G&D ControlCenter-IP-XS Installationsanleitung

Vorschau ausblenden Andere Handbücher für ControlCenter-IP-XS:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
G&D ControlCenter-IP-XS
DE Installationsanleitung
EN Installation Guide
A9100391-1.00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für G&D ControlCenter-IP-XS

Inhaltszusammenfassung für G&D ControlCenter-IP-XS

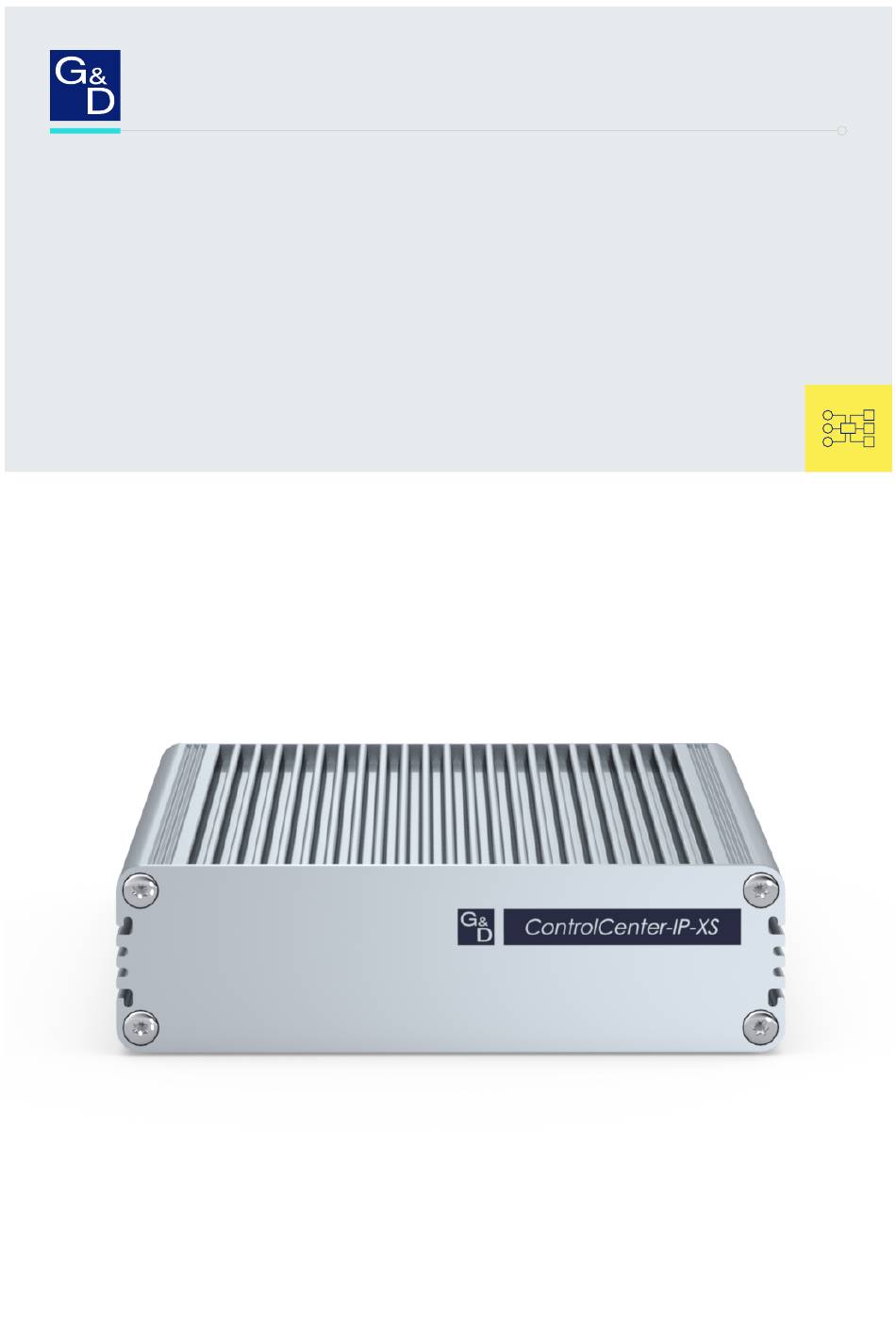

  • Seite 1 G&D ControlCenter-IP-XS DE Installationsanleitung EN Installation Guide A9100391-1.00...

  • Seite 2: Zu Dieser Dokumentation

    © Guntermann & Drunck GmbH 2022. Alle Rechte vorbehalten. Version 1.00 – 17.02.2022 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.de sales@gdsys.de i · G&D ControlCenter-IP-XS...

  • Seite 3: Fcc-Erklärung

     Erhöhen Sie den Abstand zwischen Gerät und Empfänger.  Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an.  Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D ControlCenter-IP-XS · ii...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der IP-Matrixswitch »ControlCenter-IP-XS« ..........5 Lieferumfang ....................5 Anforderung an den Netzwerk-Switch .............. 6 Voraussetzungen der Netzwerk-Switches ............6 Empfohlene Einstellungen der Netzwerk-Switches ..........7 Sonderfall: Unicast-Übertragung ................ 8 Installation ....................... 9 Stromversorgung ....................9 Netzwerkschnittstelle ..................

  • Seite 5: Sicherheitshinweise

    Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D ControlCenter-IP-XS · 1...
  • Seite 6 Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsanlei- tung aufgeführten Netzteil. Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D ControlCenter-IP-XS...
  • Seite 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D ControlCenter-IP-XS · 3...

  • Seite 8: Besondere Hinweise Zum Umgang Mit Laser-Technologie

    Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · G&D ControlCenter-IP-XS...

  • Seite 9: Der Ip-Matrixswitch »Controlcenter-Ip-Xs

    Der IP-Matrixswitch »ControlCenter-IP-XS« Der IP-Matrixswitch »ControlCenter-IP-XS« Der IP-Matrixswitch ControlCenter-IP-XS ist die zentrale Komponente des G&D IP- Matrixsystems. ControlCenter-IP-XS Das IP-Matrixsystem ermöglicht die Aufschaltung eines IP-Arbeitsplatzmoduls ( auf ein IP-Rechnermodul ( ). Durch die Aufschaltung wird das Videobild des am Rechnermodul angeschlossenen Computers auf dem Arbeitsplatz-Monitor angezeigt.

  • Seite 10: Anforderung An Den Netzwerk-Switch

    Ports, die nicht in regelmäßigen Abständen ihr Abonnement zu den jeweiligen Multicast-Gruppen bestätigen, erhalten deren Pakete nicht mehr. Ist kein Querier vorhanden, schaltet ein Switch grundsätzlich den Port nach Err- reichen des Timeouts eines Member-Ports für den Empfang von Multicast-Pake- ten ab. 6 · G&D ControlCenter-IP-XS...

  • Seite 11: Empfohlene Einstellungen Der Netzwerk-Switches

    In Überlast-Situationen wird mit einer Strict-Priority der Verlust von KVM-Daten vermieden. HINWEIS: Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! G&D ControlCenter-IP-XS · 7...

  • Seite 12: Sonderfall: Unicast-Übertragung

    Bei Verzicht auf die Multicast-Übertragung werden deutlich weniger Anforderungen an den Netzwerkswitch gestellt. Folgende der oben aufgelisteten Voraussetzungen und Einstellungen des Netz- werkswitches entfallen in diesem Fall: Multicast, IGMP, IGMP Snooping, IGMP Snooping Querier, Fast Leave/Immediate Leave und Spanning Tree TCN Flooding. 8 · G&D ControlCenter-IP-XS...

  • Seite 13: Installation

    Schließen Sie die externe Spannungsversorgung an diese Buchse an. Netzwerkschnittstelle 12VDC 12VDC Service Service Network Power Power Network: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu ver- binden. G&D ControlCenter-IP-XS · 9...

  • Seite 14: Installation Und Anschluss Der Arbeitsplatzmodule

    DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387  Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule mit dem Gigabit-Ethernet. 10 · G&D ControlCenter-IP-XS...

  • Seite 15: Installation Und Anschluss Der Rechnermodule

    Download-Link DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 VisionXS-IP-C-DP-UHR A9100386 https://gdsys.de/A9100386 VisionXS-IP-F-DP-UHR A9100387 https://gdsys.de/A9100387  Verbinden Sie die Transmission-Schnittstellen der einzelnen Rechnermodule mit dem Gigabit-Ethernet. G&D ControlCenter-IP-XS · 11...

  • Seite 16: Erstkonfiguration Der Netzwerkeinstellungen

    Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort. Die voreingestellten Zugangsdaten zum Administratorkonto lauten:  Benutzername: Admin  Passwort: s. Login-Information auf dem Etikett an der Geräteunterseite 6. Klicken Sie auf Login 12 · G&D ControlCenter-IP-XS...
  • Seite 17 Geben Sie optional die IP-Adresse eines weiteren DNS-Ser- vers an. 13.Klicken Sie auf Speichern 14.Klicken Sie auf das rechts oben und anschließend auf Benutzersymbol Abmelden 15.Entfernen Sie die Twisted-Pair-Kabelverbindung zwischen dem Rechner und dem IP-Matrixswitch. 16.Integrieren Sie den IP-Matrixswitch in das lokale Netzwerk. G&D ControlCenter-IP-XS · 13...

  • Seite 18: Reset Der Netzfilterregeln

    -Taste zum Aufruf des Konfiguration-Menüs. 3. Wählen Sie die Zeile System und betätigen Sie die Eingabetaste 4. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie die Eingabetaste 5. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 14 · G&D ControlCenter-IP-XS...

  • Seite 19: Grundkonfiguration Der Kvm-Over-Ip™-Verbindung

    2. Geben Sie in die Login-Maske folgende Daten ein: Benutzername: Geben Sie Ihren Benutzernamen ein. Passwort_ Geben Sie das Passwort Ihres Benutzerkontos ein. 3. Klicken Sie auf Login 4. Klicken Sie im Menü auf Matrixsysteme > [Name] > Matrix G&D ControlCenter-IP-XS · 15...

  • Seite 20: Endgeräte Entkoppeln

    1. Starten Sie den Webbrowser des Rechners und geben Sie in der Adresszeile fol- gende URL ein: https://[IP-Adresse des Gerätes] 2. Geben Sie in die Login-Maske folgende Daten ein: Benutzername: Geben Sie Ihren Benutzernamen ein. Passwort_ Geben Sie das Passwort Ihres Benutzerkontos ein. 3. Klicken Sie auf Login 16 · G&D ControlCenter-IP-XS...

  • Seite 21: Festlegung Der Art Der Videoübertragung

    So konfigurieren Sie die systemweite Einstellung der Multicast- bzw. Unicast- Videoübertragung: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Konfiguration -Menüs. 3. Wählen Sie die Zeile System und betätigen Sie die Eingabetaste G&D ControlCenter-IP-XS · 17...
  • Seite 22 3. Wählen Sie die Zeile und betätigen Sie die Target Eingabetaste 4. Wählen Sie das zu konfigurierende Target-Modul und betätigen Sie -Taste. TIPP: Verwenden Sie die Suchfunktion oder das Sortierkriterium des Menüs, um die Auswahl der Listeneinträge einzugrenzen. 18 · G&D ControlCenter-IP-XS...

  • Seite 23: Beschränkung Der Kvm-Over-Ip-Gegenstellen (Uid-Locking)

    1. Starten Sie die Webapplikation des IP-Matrixswitches. 2. Klicken Sie im Menü auf Matrixsysteme > [Name] > Matrix 3. Klicken Sie auf den zu konfigurierenden IP-Matrixswitch und anschließend auf Konfiguration 4. Klicken Sie auf den Reiter KVM-Verbindung G&D ControlCenter-IP-XS · 19...
  • Seite 24 Arbeitsplatzmoduls ein, das eine Verbindung mit die- sem IP-Matrixswitch herstellen darf. Klicken Sie abschließend auf Speichern Entfernen: Klicken Sie auf ein erlaubtes Target-Modul oder ein erlaubtes Arbeitsplatzmodul und anschließend auf Entfer- , um die Erlaubnis zu widerrufen. 6. Klicken Sie auf Speichern 20 · G&D ControlCenter-IP-XS...

  • Seite 25: Statusanzeigen

    Power grün Der Matrixswitch wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der Matrixswitch wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der Matrixswitch wird nicht mit Spannung versorgt. G&D ControlCenter-IP-XS · 21...

  • Seite 26: Technische Daten

    0,6 kg Einsatzumgebung Temperatur: +5°C bis +45 °C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +55 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, EAC, RoHs 22 · G&D ControlCenter-IP-XS...
  • Seite 56 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales@gdsys.com | www.gdsys.com sales.us@gdsys.com | www.gdsys.com...
