To simplify the mounting of the grids you can use the corner
profile wich is furnished with the grid. This profile is can be
mounted on the side of the grid (two li�le wholes en screws are
provided).
Note: a circulation of hot air requires that no under-pressure be
created in the room. A grid that is near the floor (fig 7c) sees to it
that cold air can be drawn in. Place all the fi�ings that you use at
the same lengths and angles if possible, otherwise it is possible
that some grids give off more heat than others and, seeing that a
hot air pipe functions in a manner similar to a chimney, the one
that is hot first has the most draught and therefore becomes hot
even more quickly.
2.4 FAN
2.4.1 Installation
• Remove the Chamotflex plates, the bo�om plates and the ope-
ning to the fan. See fig. 8.
• Now slide the fan downwards to just under the stove.
• Make the necessary electrical connections.
2.4.2 Fan dimmer
•Leave the adjustment of the fan speed closed.
• Fuse 1.5A (Take the knob off, unscrew the
li�le plate, take it out if it is to be replaced.)
• The adjustment screw for the minimum speed is under the
knob.
(M-design has developed a new induction dimmer which lets
the fan run noiselessly and which may be bought as an option.)
• The fan (optional) may be started after the fire has burned for
15 minutes.
• Let the fan turn at the maximum speed for 12 hours the first
time to let it run in.
INSTRUCTION FOR INSTALLATION AND USE - LUNA GOLD - WOOD
Um die Montage der Rasterfelder zu vereinfachen können Sie
das Eckprofil verwenden das mit dem Rasterfeld geliefert wird.
Dieses Profil kann an der Seite des Rasterfeldes angebracht wer-
den (zwei kleine Bohrungen und Schrauben werden. zur Verfü-
gung gestellt).
Hinweis: Ein Warmluftkreis braucht Luf�ufuhr; ansonsten wird
ein Unterdruck im Raum erzeugt. Ein Gi�er, nah am Boden (fig
7c) sorgt dafür, dass kalte Luft angezogen werden kann. Montie-
ren Sie alle Anschlüsse möglichst mit gleicher Länge und Bögen,
damit alle Gi�er gleichmäßig Wärme abgeben.
2.4. VENTILATOR
2.4.1 Montage
•
Entfernen Sie die Camoflexpla�en, die Bodenpla�en
und den Zugang zum Ventilator Fig. 8
•
Schieben Sie den Ventilator hinunter bis kurz unter die
Feuerstelle.
•
Schließen Sie je�t die elektrischen Anschlüsse an.
2.4.1 Dimmer für Ventilator
• Lassen Sie die Geschwindigkeitsreglung des Ventilators ges-
chlossen.
• Sicherung 1,5A (Knopf entfernen, Schildchen losschrauben,
rausziehen zum Erse�en)
• Unter dem Knopf befindet sich die Regulieringsschraube für
die min. Geschwindigkeit.
(M-Design entwickelt zurzeit einen neuen Induktionsdimmer,
mit dem der Ventilator geräuschlos dreht)
• Nach 15 Minuten Brennzeit können Sie den Ventilator starten.
• Stellen Sie den Ventilator bei der ersten Inbetriebnahme 12
Stunden auf maximale
MONTAGEANLEITUNG UND GEBRAUCHSANWEISING - LUNA GOLD - HOLTZ

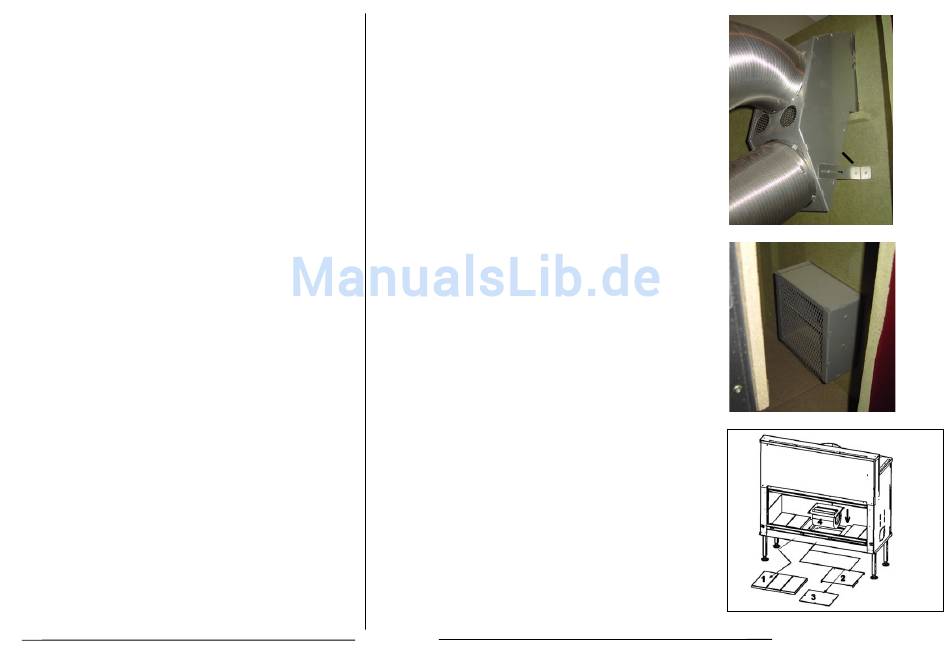

Ecke profil /
corner profile
FIG. 7b
FIG. 7c
FIG. 8
8
