2.5.2 Baffle plate
The stoves have all been provided with an automatically adjus-
table baffle plate. This can be adjusted according to the chimney
draught. In this way, all stoves are suited to every chimney and
draught. The baffle plate is automatically opened when the win-
dow is slid open, so that no smoke escapes into the living room.
The plate may be adjusted in 2 ways.
FIRST SETTING :
Remove screws to adjust the moving plate nr 1 (fig 9a and 9d )
in sence of drought.
SECOND SETTING :
Se�ing the inclination (a) of the tro�le when the door is closed
(fig. 9a). Screw in or screw out the screw spindle nr.2 ( When ne-
cessary : completely remove the nut nr.3 and don't forget to put
back afterwards)
When the door is closed, the tro�le will be completely horizon-
tally when you're screwing out the screw spindle to the highest
position (fig 9b).
2.5.3 SYSTEM WITH THREE DEFLECTORS AND TWO
AUTOMATIC VALVES
With a closed door (fig 10) , we have a minimal evacuation for the
combustion gaz. The main valve is closed (fig.10)
The second deflector has a valve too (fig.11).
When opening the liftdoor, the main valve and the second valve
in the second deflector are opening simultaniously (fig.11). The
combustion gaz is going out quickly when the window is open
and is not going into the livingroom.
INSTRUCTION FOR INSTALLATION AND USE - LUNA GOLD - WOOD
2.5.2 Rauchgasdrosselklappe
Alle Kamine sind mit einer automatisch einstellbaren Regelklap-
pe ausgesta�et. Diese kann
abhängig vom Kaminzug eingestellt werden. Somit sind alle
Feuerstellen für fast jeden Schornstein und Kaminzug geeignet.
Beim hochschieben des Sichtfensters wird auch die Drosselklap-
pe automatisch geöffnet, damit kein Rauch in den Raum gelangt.
Es gibt 2 Möglichkeiten die Drossellklappe einzustellen.
ERSTE :
Fig 9a und Fig 9d : Durch das Umstellen der Edelstahlpla�e,
erzeugen Sie mehr oder weniger Zug. (Größere Öffnung mehr,-
kleinere Öffnung wenig Zug)
ZWEITE :
Fig 9a : Mit der Änderung der Position der Schraube können
Sie den Öffnungswinkel (a) der Klappe einstellen. (Größere Öf-
fnungswinkel mehr,- kleinere Öffnung wenig Zug).
Wenn die Tür geschlossen wird, ist das tro�le vollständig ho-
rizontal, wenn Sie heraus die Schraube Spindel in die höchste
Position schrauben (Bild 9b)
2.5.3 SYSTEM MIT DREI UMLENKBLECHEN UND
ZWEI AUTOMATISCHEN VENTILEN
Mit einer geschlossenen Tür ( Bild 10) haben wir eine minimale
Evakuierung für das Verbrennte gaz. dem Hauptventil wird
geschlossen.(Bild 10)
Das zweite Umlenkblech hat auch ein Ventil.( Bild 11 )
wenn man das liftdoor öffnet, sind das Hauptventil und das
zweite Ventil im zweiten Umlenkblech gleichzeitig geöffnet (Bild
11)
das Verbrennte gas erlischt schnell, wenn das Fenster geöffnet ist
und wird nicht in das Wohnzimmer gehen.
MONTAGEANLEITUNG UND GEBRAUCHSANWEISING - LUNA GOLD - HOLTZ

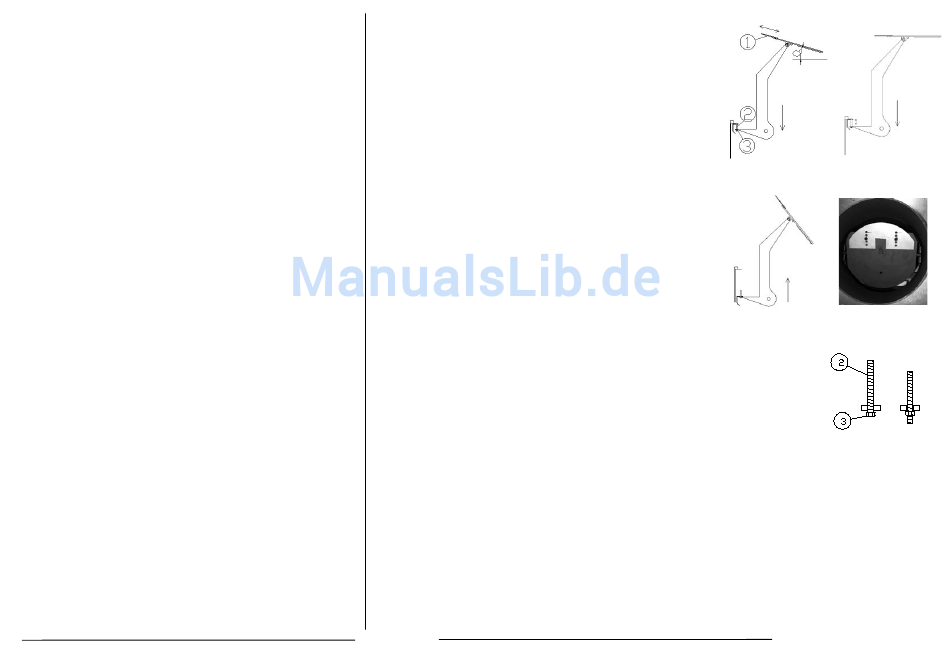

FIG. 9a (door closed/
FIG. 9 b ( door closed/
tür geschlossen)
tür geschlossen)
FIG. 9 d
FIG. 9 c (door open/
tür offen)
Fig. 9e
nut(3)and screwspin-
dle(2) / mu�er(3) und
drahtstange (2)
M-DESIGN
10
