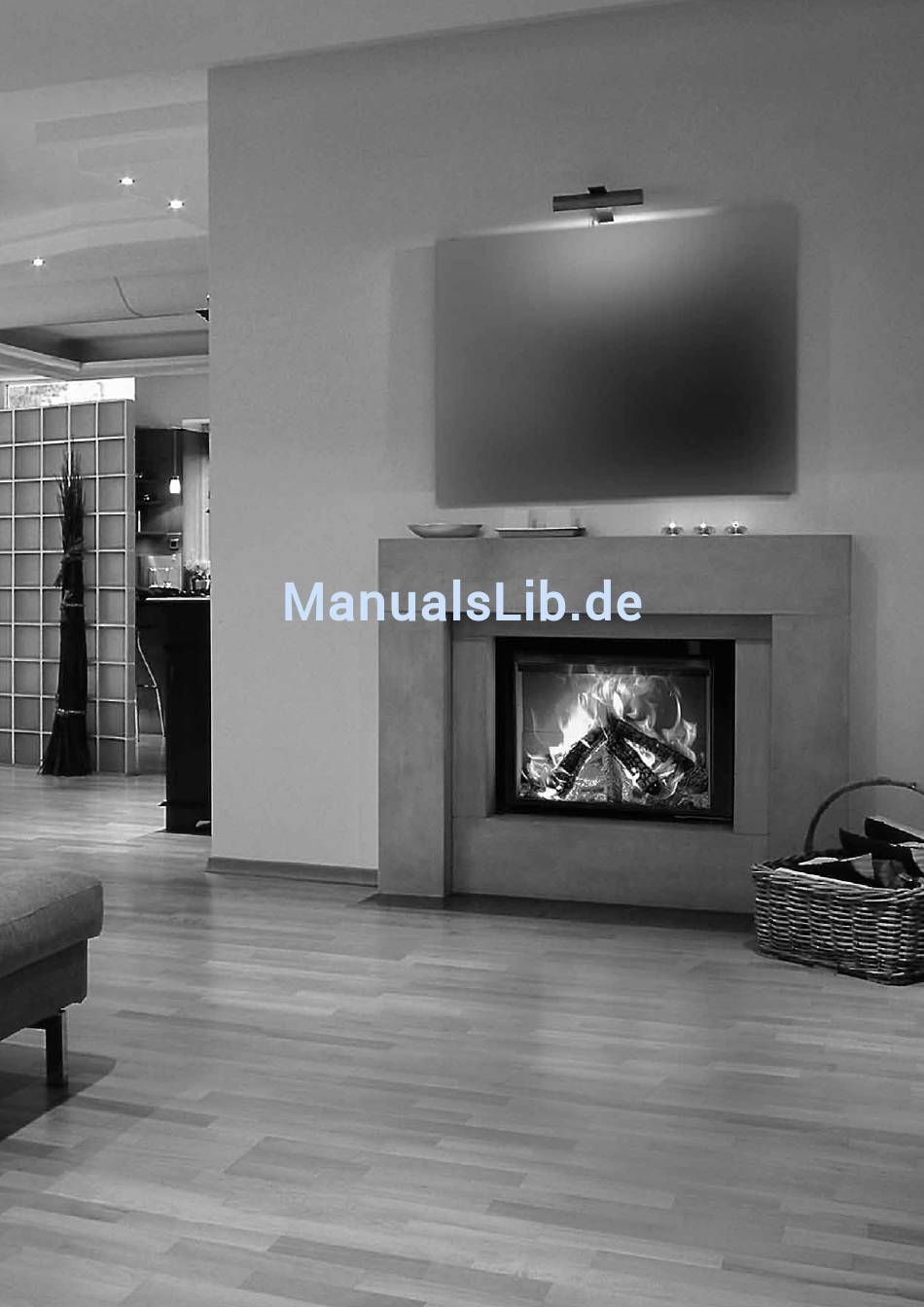

- Seite 1 INTERRA 60-68-74-78 MONTAGE- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. ALLGEMEIN ........... 1.1 TRANSPORT UND MONTAGE ..1.2 BRENSTOFFE ........1.2.1 Holz 1.2.2 Ungeeignete Brennstoffe 1.3 ANZÜNDEN DES FEUERS ....2 MONTAGEANLEITUNG ..... 2.1 MONTAGE ........... 2.2 KONVEKTIONSSTRÖMUNG ..2.2.1. Natürliche Konvektion 2.2.2 Konvektion durch Ventilator 2.2.3 Ventilator 2.3 VERBRENNUNGSLUFTZUFUHR ... -
Seite 3: Allgemein
1.ALLGEMEIN 1.1. TRANSPORT UND MONTAGE • Interra sollte stehend transportiert werden oder in Ausnahmefällen in einem Winkel von 45 ° • Von Palette ausschrauben ( bild 1 ) • Die Tragegriffe können in den hierfür vorgesehenen seitlichen Schlitzen des Korpus befes tiget werden.(sehe bild 2) Das Öffnen und Schliessen der Türe : Öffnen Sie die Türe langsam wenn das Feuer brennt. -
Seite 4: Anzünden Des Feuers
1.3 ANZÜNDEN DES FEUERS • Öffnen Sie die Feuerraumtüre (bild 3) • Legen Sie kleine Holzstücke oder Anzünder dazu. • Zünden Sie das Feuer an. • Lassen Sie die Tür einen Spalt offen (+/- 3 cm). Hierdurch entsteht ein Turboluftzug der das Feuer entfacht. -
Seite 5: Montageanleitung
2.1 MONTAGE Ihr Lieferant hat sich als Fachmann in Ihrer Region für M-design entschieden. Zu Ihrer Sicherheit und Zufriedenheit raten wir Ihnen, einen Fachmann mit der Montage zu beauftragen. Das Gerät muss nach Vorschrift aufgebaut werden. Wenn keine entsp- rechenden Vorschriften vorhanden sind, gelten die belgischen und französischen Installationsregeln. -
Seite 6: Demontieren Brennzimmer
Demontieren Brennzimmer Metall Verschluss 1 entziehen, Chamotte 2, 3 und Entfernen Sie die Tür: Tür anheben und entfer- 4 entziehen nen Sie die Scharnierstifte aus. Drosselklappe leicht anheben und schräg nach unten ziehen Entfernen Sie die Klappe aus: die Platte Entnahmen aus den zwei Absätzen. Heben Sie die vorzeiten von der Brennkammer ein wenig oben und ziehen Sie die Brennzimmer vorsichtig zu Ihnen. -
Seite 7: Konvektionsströmung
2.2 KONVEKTIONSSTRÖMUNGEN Die Interra kann mit (bereits eingebaut) oder ohne Ventilator bestellt werden: Bitte bei Ihrer Bestellung melden. 2.2.1 Natürliche Konvektion Ohne ventilator Sie sind nicht verpflichtet oberhalb des Gerätes Warmluftausgänge zu öffnen. WENN ÜBER DEN EINSATZ EINE OAK BALKEN ODER ANDERE BRENNBARE MATERIALIEN VERWEN- DET, SOLLTE DIE KONVEKTION LÜFTERKANÄLE VERWENDET WERDEN, WENN KEINE VENTILATOR VERWENDET WERD. -
Seite 8: Verbrennungsluftzufuhr
2.3. VERBRENNUNGSLUFTZUFUHR Jede Verbrennung braucht Luft. Im Falle eines thermisch abgeschlossenen Zimmers, ist eine zusätzliche Luftzufuhr notwendig Auf jeden Fall sollte man vermeiden einen Unterdruck zu verursachen. Ein Unterdruck kann auch entstehen wenn eine Dunstab- zugshaube in einem angrenzenden Zimmer installiert wurde. Sorgen Sie deswegen für genügend Frischluft. -
Seite 9: Installation Ohne Lüfter Und Mit Warmluftöffnung
2.4 INSTALLATION OHNE Lüfter und mit Warmluftöffnung Ohne Ventilator Sie sind nicht verpflichtet, die heißen Lüftungsöffnungen verwenden. Aber wenn er sich über dem Kamin eine dekorative Holzbalken befindet oder andere brennbare Materialien, müssen Sie dann die Warm- luftöffnung installieren. Bei der Verwendung eines Ventilators ist es nicht zwingend die Luftkanäle an zu schlissen. -
Seite 10: Minimum Höhe Schornsteinkanal Mit Anderem Durchmesser
2.5 SCHORNSTEIN Der Durchmesser der Abgasstutzen der Interra geräte beträgt: INTERRA 60 Ø 150 INTERRA 68 Ø 180 INTERRA 74 Ø 180 INTERRA 78 Ø 180 Die Vorgaben für den Bau des Schornsteinkanals müssen unbedingt beachtet werden. •Der Winkel der Richtungsänderungen mit der Senkrechten darf nicht größer sein als 45°. -
Seite 11: Regulierung Klappe
2.5.2 REGULIERUNG KLAPPE VENUS In Abhängigkeit von zu viel oder zu wenige Zug, finden Sie auf die Edelstahl Drosselklappe Bremsplatte, womit mehr oder weniger Hemmung auftritt. Einstellbar Edelstahl Drosselklappe Klappe ofen mit tür geschlossen max geschlossen klappe mit tür geschlossen Tür Ofen Bremsplatte Pos. -
Seite 12: Allgemeine Empfehlungene
Das Reinigen der Scheiben: • Öffnen sie die Türe (fig. 10) • Zum Reinigen der Scheibe, empfehlen wir Ihnen „Bio-Clean“ von M-design (fig 11 ) . Dieses Reinigungsmittel greift die Oberfläche nicht an und ist bei Ihrem Lieferanten erhältlich. pic.11 pic.10... -
Seite 13: Garantie
• Nicht geeigneten, schädlichen oder feuchten Brennstoffen • Individueller Änderungen • Brennen mit extrem hohen Temperaturen, (max. 3-4 kg Holz/Std.) • Kosten für Transport und Verpackung • Allen nicht im voraus angenommenen Kosten durch M-design • Kosten durch Missbrauch des Kamins Seriennummer: Öffnen Sie die Tür. -
Seite 14: Zeichnungen
5. ZEICHNUNGEN Interra 60 MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA... - Seite 15 Interra 68 MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA...
- Seite 16 Interra 74 MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA...
- Seite 17 Interra 78 MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA...
-
Seite 18: Rahmen ( Option )
6. RAMHEN ( OPTIONAL ) Ein 4-seitig oder 3-seitige Rahmen kann auf dem Interra montiert werden, der Rah- men kann auch nach der Installation hinzugefügt werden. Es gleitet im Inneren des äußeren Rahmens des INTERRA 3-Seite Ramhe 4-Seite Ramhe MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA... -
Seite 19: Seite Ramhe 4Cm
MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA... -
Seite 20: Seite Ramhe 2 Cm
MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA... -
Seite 21: Ersatzteile
MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA...
