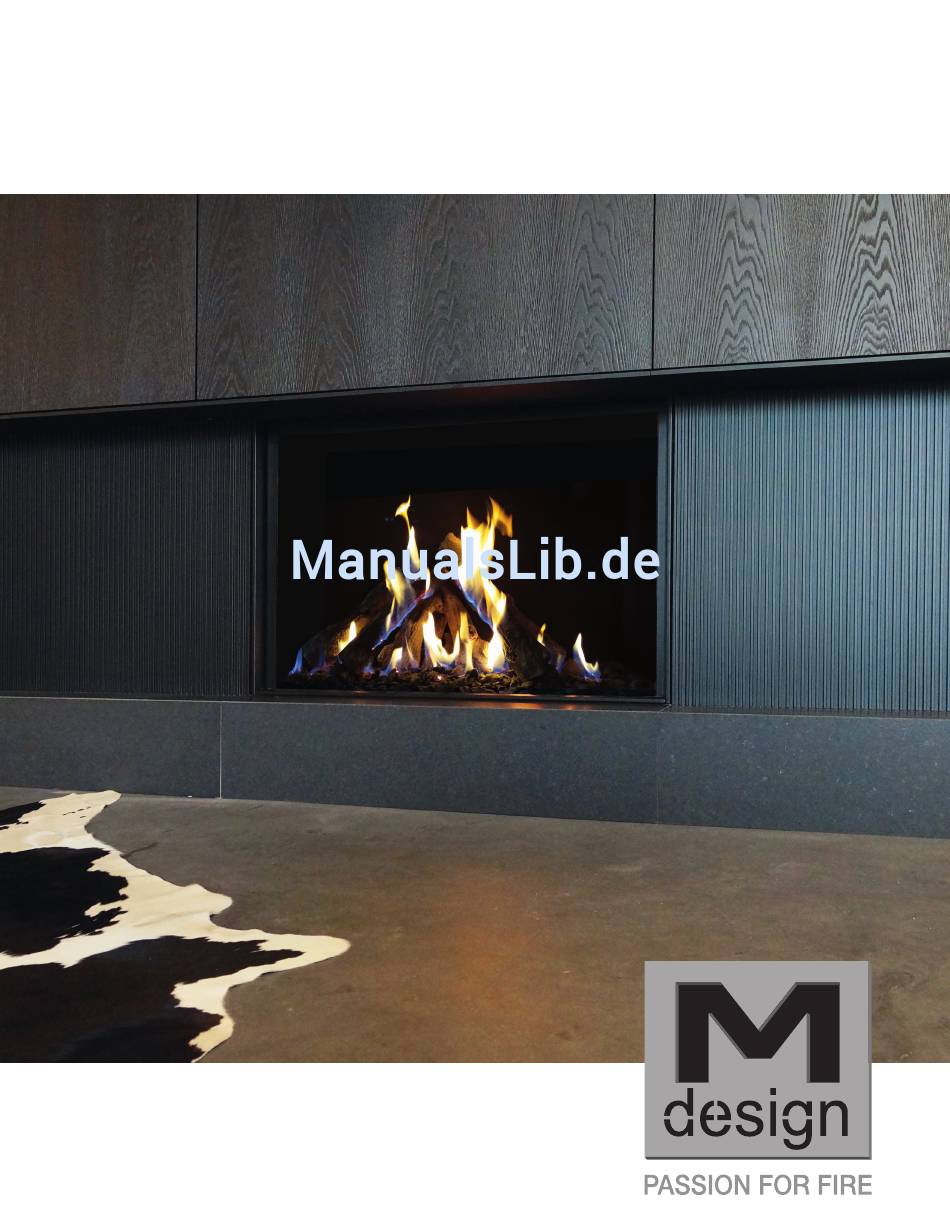

LUNA GAS TRUE VISION
MONTAGE- UND BEDIENUNGSANLEITUNG
03-2017
Deutsch 10-2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für M-DESIGN LUNA GAS TRUE VISION

Inhaltszusammenfassung für M-DESIGN LUNA GAS TRUE VISION

  • Seite 1 LUNA GAS TRUE VISION MONTAGE- UND BEDIENUNGSANLEITUNG 03-2017 Deutsch 10-2016...
  • Seite 2 SEHR WICHTIG EMPFEHLUNGEN FÜR DEN EINBAU EINES M-DESIGN GASKAMINES. IM FALLE EINES UNSACHGEMÄSSEM EINBAUS BZW- NICHTBEACHTUNG UNSERER GEMÄSS UNSEREN EIN- BAUEMPFEHLUNGEN ÜBERNEHMEN WIR KEINE HAFT- UNG FÜR SACH-ODER PERSONENSCHÄDEN. M-design Gas Kamine müssen jede 2 Jahre kontrolliert werden und erhalten sie eine Wartung. Diese ist auch wichtig, um ihre Garantie zu behalten.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. ALLGEMEINES .............. 2. ANSCHLUSS ..............3. EINBAU DES GASKAMINS ..........3.1.1 Platzierung des Kamins ........3.1.2 Nearbox ............... 3.1.3 Gasanschluss ............3.1.4 Elektroanschluß ............ 3.1.5 Der Umbau des Gerätes Gas - Propan (oder umgekehrt) 4. AUFSTELLUNG DES KAMINS ........9-14 5.

  • Seite 4: Öffnen Und Schliessen Der Sichtscheibe

    ÖFFNEN UND SCHLIESSEN DER SICHTSCHEIBE Für ein erstes Mal sollten Sie die Fenster und die Freisetzung von Staub und Fettflecken reinigen. Dies ist auch der einzige Wartungsvorgang, der vom Benutzer auf dem Gerät ausgeführt werden können. Durch ein patentiertes System, kann leicht die Tür in einem Winkel von 45° geöffnet werden, um eine benutzerfreundliche Reinigung des Fensters zu ermöglichen Offen Oberhalb der Glas (unter der oberen Leiste) mit Haken (links, rechts und in der Mitte).

  • Seite 5: Allgemeines

    1. Allgemeines Dieser Heizeinsutz ist ein Produkt auf Basis eines geschlossenen Verbrennungssy- stems, der zur Schaffung eines angenehmen Wohnklimas in ihrem Wohnzimmer kon- zipier wurde. Er stellt eine effiziente Wärmequelle dar und vermittelt den Eindruck eines echten Kaminfeuers. Die Kamine mit Entlüftungsgasbrenner basieren auf dem Prin- zip eines natürlichen Kaminzugs, wobei das Verbrennungsgas nach außen abgegeben und die für die Gasverbrennung notwendige Verbremingsluft (Sauerstoff) von außen zugeführt wird.

  • Seite 6: Einbau Des Gaskamins

    3. Einbau des Gaskamins Nach Überprüfung des Kamineinsatzes kan dieser eingebaut werden. 3.1.1 Platzierung des Kamins Stellen Sie den Kamin auf einen standfesten Boden und stellen Sie die Regelfüße zur Nivellierung ein (Bild 1). STELLEN SIE NIEMALS DEN KAMIN OHNE EINSTELLUNG DER REGELFÜSSE DIREKT AUF DEN BODEN.

  • Seite 7: Nearbox

    3.1.2 Nearbox (gasbatterie) Die gasbatterie oder “NEARBOX” ist für die Sicherheit beim Transport mit Schrauben auf der Rückseite des Gerätes angebracht. Das Gerät darf nicht OHNE NEARBOX LOS an der Rückseite SCHRAUBEN installiert werden. 4 Schrauben in den Ecken abschrauben (Schlüssel 8) Zum zweiten Brenner oder Seitenbrenner NEARBOX FÜR 2 BRENNERS zum Hauptbrenner...

  • Seite 8: Gasanschluss

    3.1.3 Gasanschluss Nach dem “NEARBOX” von hinten Feuer entfernt wurde, stellen Sie sie nicht lose auf dem Boden in der Nähe der in der Wand der Kamin Mantel vorgesehene Öffnung. Das Gerät wird immer mit einem Gasventil zugelassen 1/2 “verbunden und vorzugsweise mit einem gelben gasflexibel und müssen jederzeit zugänglich sein.

  • Seite 9: Elektroanschluß

    3.1.4 Elektroanschluss Dieses Gerät ist mit einer Funkfernbedienung ausgestattet, daher sollte das Gerät in der Nähe einer 230V-Steckdose mit Erdung gelegt werden. Stellen Sie sicher, dass es sicherlich eine Erdung ist. Inklusive 0.025 kW elektrische Leistungsaufnahme bei A, Frequenz 50Hz. 3.1.5 Der Umbau des Gerätes Gas - Propan (oder umgekehrt) Die Umwandlung kann nur vom Hersteller oder einem autorisierten Installateur durchgeführt werden.

  • Seite 10: Aufstellung Des Kamins

    4. Aufstellung des Kamins Das konzentrische Leitungsrohr muss, wie im Handbuch angegeben, angebracht werden. Es darf nur die der Marke ONTOP-METALOTERM verwendet werden. Unsere Gaskamins wurden mit ONTOP getestet und zugelassen. Dies garantiert einen einwandfreien Betrieb des Gaskamins. Ersehen Sie aus den Tabel- len der Seiten 8, 9, 10 und 11 den korrekten Anschluß...

  • Seite 11: Der Renovierungsbausatz Muß In Höhe

    ABBILDUNG 2 : ANSCHLUSS AN DAS DACH ÜBER EINEN BESTEHENDEN SCHORNSTEIN (C91S) TABELLE 1 Ø200(min) / Ø 130 Gerät C (min) C (max) 850V / 550V / 550DV / 850DV 850DC / CL / CR / 650DC / 550DC 1 150V / 1050 DC / CL / CR 850VL / 850DVL TABELLE 2 Ø200(min) / Ø...
  • Seite 12 ABBILDUNG 3 : WANDAUSGANG (C11) Ø 200/130 Gerät A (min) B (min) B (max) 850V / 550V / 550DV / Wandausgang A+8m 850DV 0,75m 850DC / CL / CR / 650DC Wandausgang A+7m / 550DC 0,75m 1 150V / 1050 DC / CL / CR Wandausgang A+7m 850VL / 850DVL...
  • Seite 13 Abbildung 4 ANSCHLUSS AN DAS DACH mit Winkelstück Ø 200/130 Toestel / Appareil A (min) B (max) C (min) (A+B+C )max 850V / 550V / 550DV / 850DV (A+C) + 7m B-A-9m 0,75m 850DC / CL / CR / 650DC / (A+C) + 6m B-A-8m 550DC...

  • Seite 14: Einstellung Flamme

    4.1 Einstellung Flamme Nach der Installation der Kamin richtig auf dem konzentrischen Rohrsystem oder Kamin, können Sie eine mögliche Anpassung an die Flamme durchführen. Die Ankunft der Luft kann mehr oder weniger zufrieden sein. Wenn die Flammen blau (nicht genug Luft) sind, schieben Sie den Hebel nach rechts: Position 1 Wenn die Flammen instabil (Nerven Flamme) sind, schieben Sie den Hebel nach links: Der Zustand 0 (offen) (geschlossen)

  • Seite 15: Konvektion Und Warmluftausgänge

    6. Konvektion und warmluftausgänge Bei nicht Befolgung der Anweisungen überhitzt sich die Elektronik des Gaskamins und das Gerät zeigt Fehlercode F02 an. Um einen störingsfreien Betrieb der Anlage zu gewährleisten, sollten folgende Punkte unbedingt eingehalten werden : 1. ausreichende Zuführung von Kaltluft im Bodenbereich zur Kühlung der Steuereinheit ( zu beachte ist auch - je mehr Kaltluft zugeführt wird, um so mehr Warmluft wird produziert ).
  • Seite 16 True Vision - Montage- und bedienungsanleitung...

  • Seite 17: Platzierung Der Holzscheite

    Woodset True Vision : SET H1 (not for 1300V) Holzset True Vision : SET H1 (nicht für 1300V) WARNING: DO NOT PUT ANYTHING ON THE WARNUNG: SETZEN SIE NICHTS AUF DEN IGNITION STEM AND IN THE RECTANGULAR AREA. ZÜNDUNGEN UND ABSTIMMUNG IM TRY TO AVOID POSITIONING THE COAL IMITATION RECHTECKIGEN BEREICH.
  • Seite 18 Slide block 4 and 5 (with holes) on the flexible burners Block 1 Block 4 und 5, Gleitstein (mit Bohrungen) auf den flexiblen Brennern Put the glass wool on the “angel’s hair” (see detail a,b and c) setzen Glaswolle auf „Angels hair“ (sehe detail a,b und c) Block 6 Put the rest of the imitation coal according to the photo.
  • Seite 19 Block 7 Block 8 Block 9 Block 11 Block 10 True Vision - Montage- und bedienungsanleitung...
  • Seite 20 Woodset True Vision : SET H1 (for 550V) Holzset True Vision : SET H1 (für 550V) WARNING: DO NOT PUT ANYTHING ON THE WARNUNG: SETZEN SIE NICHTS AUF DEN IGNITION STEM AND IN THE RECTANGULAR AREA. ZÜNDUNGEN UND ABSTIMMUNG IM TRY TO AVOID POSITIONING THE COAL IMITATION RECHTECKIGEN BEREICH.
  • Seite 21 Put the glass wool on the “angel’s hair” setzen Glaswolle auf „Angels hair“ Block 5 Put the rest of the imitation coal according to the photo. Fügen Sie den Rest der Kunstkohle nach dem Bild. Block 5 Block 6 True Vision - Montage- und bedienungsanleitung...
  • Seite 22 Woodset True Vision : SET H2 (not for 550V and 1300V) Set de bûches True Vision : SET H2 (nicht für 550V und 1300V) WARNING: DO NOT PUT ANYTHING ON THE WARNUNG: SETZEN SIE NICHTS AUF DEN IGNITION STEM AND IN THE RECTANGULAR AREA. ZÜNDUNGEN UND ABSTIMMUNG IM TRY TO AVOID POSITIONING THE COAL IMITATION RECHTECKIGEN BEREICH.
  • Seite 23 Block 2 Block 1 Put the rest of the imitation coal according to the photo. Slide block 3 and 4 (with holes) on the flexible burners Fügen Sie den Rest der Kunstkohle nach dem Bild. Block 3 und 4, Gleitstein (mit Bohrungen) auf den flexiblen Brennern Block 5 &...
  • Seite 24 Woodset True Vision : SET H3 (only for 1300V) Holzset True Vision : SET H3 (nur für 1300V) WARNING: DO NOT PUT ANYTHING ON THE WARNUNG: SETZEN SIE NICHTS AUF DEN IGNITION STEM AND IN THE RECTANGULAR AREA. ZÜNDUNGEN UND ABSTIMMUNG IM TRY TO AVOID POSITIONING THE COAL IMITATION RECHTECKIGEN BEREICH.
  • Seite 25 Slide block 3 (with holes) on the flexible burners Slide block 4 (with holes) on the flexible burners Block 3, Gleitstein (mit Bohrungen) auf den flexiblen Brenner Block 4, Gleitstein (mit Bohrungen) auf den flexiblen Brenner Put the rest of the imitation coal according to the photo. Put the glass wool on the “angel’s hair”...

  • Seite 26: Erste Inbetriebnahme

    8. ERSTE INBETRIEBNAHME Die Mauer- und Verkleidungsarbeiten um den neu eingebauten Kamin herum schliessen eine grosse Menge an Feuchtigkeit ein, die sich vor einer jeglichen Inbetrieb- nahme erst verflüchtigen muss. Eine Nichtbeachtung kann Risse in der Verkleidung oder ein Abplatzen desselben zur Folge haben. Fragen Sie ihren Installateur welche Zeitfrist eingehalten werden muss.

  • Seite 27: Garantie

    10. GARANTIE Diese Seite ist ihre Garantiekarte. Die Garantie gilt nur für Folgeschäden von Konstruktionsmängeln oder Teile, die für die Konstruktion des Ofens benutzt werden. M-Design bietet eine Garantie von 12 Monaten auf alle elektronischen Teile und eine Garantie von 8 Jahren auf die Ofenkonstruktion. Achtung: Immer von der Garantie ausgeschlossen sind: •...

  • Seite 28: Fernbedienung

    11. Fernbedienung mit Direktzündung 1. Erster Gebrauch Halten Sie die Menü-Taste: bis 24:00 Uhr oben links gedrückt erscheint (1). Drücken Sie mehrmals kurz Sie “Bnd” zeigt (2). Gleichzeitig Pressemitteilung: Die Temperatur erscheinen auf der Bildschirm. die Fern mitgeteilt. 2. Anzünden des Ofens Drücken Sie gleichzeitig und kurz die Tasten Sie hören, wie die Dauerzündflamme...
  • Seite 29 Manuelle Einstellung (Folge) Um die Seitenbrenner 2 zu beleuchten, drücken Sie. Zuerst sehen Sie die Welleneinstellungen. (seite 30). Drücken Sie ein zweites Mal und Sie sehen ein “b0” oder “b0” Anmerkung: Wenn nach einer vorherigen Benutzung des Kamins Sie es im “b 1” Modus ausgeschaltet haben, Nächste Zündung, die Brennern 2 leuchten gleichzeitig.

  • Seite 30: Ausschalten Des Ofens

    5. ECO WAVE each model is standard delivered with ECO-WAVE ECO-WAVE is an automatic cycle of fluctuating flames. At each start-up of the fire, the system starts in ECO-WAVE mode ! Abschalten WAVE Symbol anzeigt, dass 1x kurz drücken auf Menü-Taste Drücken Sie die Aufwärts- oder Abwärtspfeil WAVE wird eingeschaltet,...

  • Seite 31: Ce-Zertifikat

    12. CE ZERTIFIKAT True Vision - Montage- und bedienungsanleitung...
  • Seite 32 True Vision - Montage- und bedienungsanleitung...
  • Seite 33 True Vision - Montage- und bedienungsanleitung...

  • Seite 34: Zeichnungen

    True Vision 550V DETAIL A 473 Ext. V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 35 True Vision 850V 773 Ext. V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 36 True Vision 1150V 1054 1084 1128 DETAIL A 1073 Ext. V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 37 True Vision 1300V 1204 1234 1278 DETAIL A 1223 Ext. V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 38 True Vision 850 CL-CR DETAIL A V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 39 True Vision 1050 CL-CR 1054 1070 173,5 161,5 DETAIL A 1111 V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 40 True Vision 650 DC True Vision 1300V V.19/08/2016 DETAIL A V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 41 True Vision 850 DC DETAIL A V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 42 True Vision 1050 DC 1050 1070 1088 DETAIL A 1151 V.19/08/2016 True Vision - Montage- und bedienungsanleitung...
  • Seite 43 True Vison 550 DV V.17/03/2017 True Vision - Montage- und bedienungsanleitung...
  • Seite 44 True Vison 550 DC V.17/03/2017 True Vision - Montage- und bedienungsanleitung...
  • Seite 45 True Vison 850 DV V.17/03/2017 True Vision - Montage- und bedienungsanleitung...
  • Seite 46 True Vison 850 VL V.15/03/2017 True Vision - Montage- und bedienungsanleitung...
  • Seite 47 True Vison 850 DVL V.15/03/2017 True Vision - Montage- und bedienungsanleitung...
