M-DESIGN Luna Gold Collection Montageanleitung Seite 11

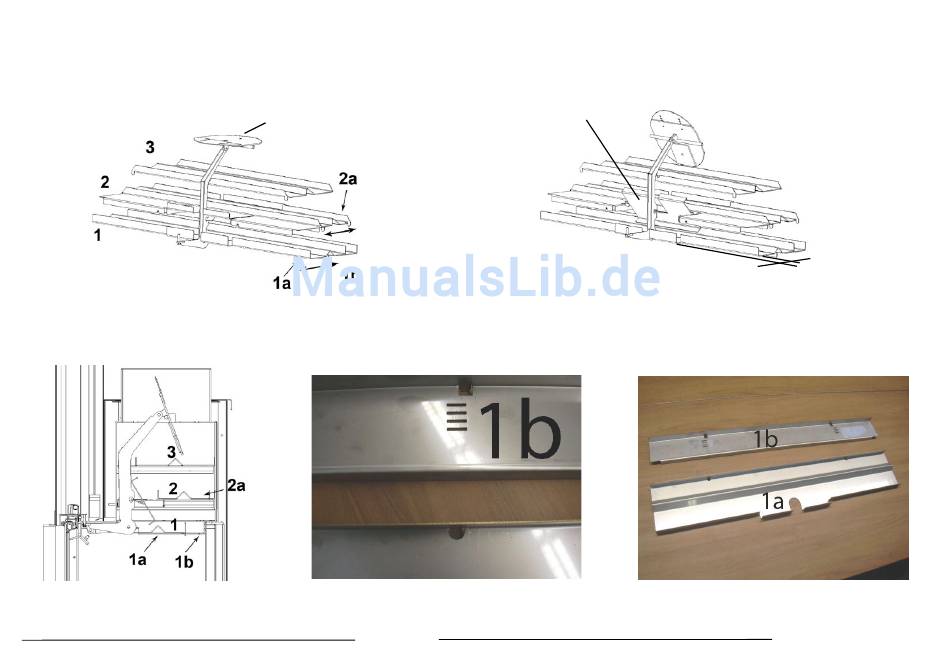

Fig.10 : door closed / Tür geschlossen
Fig.12
INSTRUCTION FOR INSTALLATION AND USE - LUNA GOLD - WOOD
mainvalve /
Kopf Klappe
Fig.13
MONTAGEANLEITUNG UND GEBRAUCHSANWEISING - LUNA GOLD - HOLTZ
Fig.11 : door open / Tür offen
valve on the second deflector /
Klappe auf das zweiter platte
Fig.14
2cm
11
M-DESIGN
