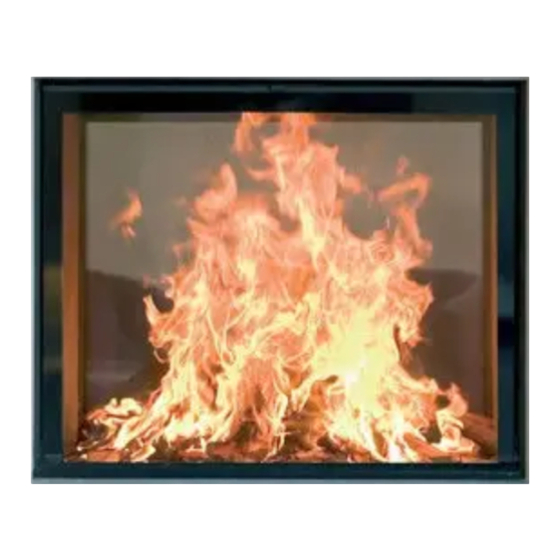

M-DESIGN Luna Gold 700 H+ Montage- Und Bedienungsanweisung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für M-DESIGN Luna Gold 700 H+
Inhaltszusammenfassung für M-DESIGN Luna Gold 700 H+
- Seite 1 LUNA GOLD+ KOLLECTION MONTAGE- UND BEDIENUNGSANWEISUNG Passion for fire Deutsch - 08/2011...
-
Seite 2: Empfehlungen Für Den Einbau Eines M-Design Luna Holz
WICHTIG !!! EMPFEHLUNGEN FÜR DEN EINBAU EINES M-DESIGN LUNA HOLZ IM FALLE EINES EINBAUS, DER NICHT GEMÄSS UNSEREN EINBAUEMPFEHLUNGEN ERFOLGT, ÜBERNEHMEN WIR KEINE HAFTUNG FÜR FOLGESCHÄDEN MONTAGEANLEITUNG UND BEDIENUNGSANWEISUNG - LUNA GOLD + KOLLEKTION HOLZ... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. ALLGEMEIN ................1.1 TRANSPORT UND MONTAGE .......... 1.2 BRENNSTOFFE ................ 1.2.1 Holz 1.2.2 Ungeeignete Brenstoffe 1.3 ANZÜNDEN DES FEUERS ........... 2. MONTAGEANLEITUNG ............2.1 MONTAGE ................2.2 AUFSTELLUNG DES KAMINS ........... 2.3 ISOLIERUNG UND FERTIGSTELLUNG ......2.4 EINBAU DES INNENRAHMENS ........2.5 VERBRENNUNGSLUFTZUFUHR ........ -
Seite 4: Allgemein
1.ALLGEMEIN 1.1. TRANSPORT UND MONTAGE • Der Einsatz sollte stehend transportiert werden oder in Ausnahmefällen in einem Winkel von 45 ° • Die Tragegriffe (als Zubehör erhältlich) können in den hierfür vorgesehenen seitlichen Schlitzen des Korpus be- festiget werden.( Bild 1) •... -
Seite 5: Anzünden Des Feuers
1.3 ANZÜNDEN DES FEUERS • Öffnen Sie das Fenster (Bild 3) • Legen Sie kleine Holzstücke oder Anzünder dazu. • Zünden Sie das Feuer an. • Lassen Sie die Tür einen Spalt offen (+/- 3 cm). Hierdurch entsteht ein Luftzug der das Feuer entfacht. -
Seite 6: Montageanleitung
2.MONTAGEANLEITUNG 2.1 MONTAGE Ihr Lieferant hat sich als Fachmann in Ihrer Region für M-design entschieden. Zu Ihrer Sicherheit und Zufriedenheit raten wir Ihnen, Ihren Lieferanten mit der Montage zu beauftragen. Das Gerät muss nach Vorschrift aufgebaut werden. Hierfür gelten die derziet gültigen Ländervorschriften. -
Seite 7: Isolierung Und Fertigstellung
Zwischenraum für die Heißluftabfuhr vor- handen ist. Für die Isolierung des Heizkamins empfehlen wir Ihnen die Verwendung von M-Design Isolierplatten. Wir raten Ihnen ab, ein anderes Isolationssprodukt zu verwen- den. Die Mauerarbeiten müssen um den Heizkamin hochgezogen werden. Aufgrund der Aus dehnung des Heizkamins während der Beheizung, sollte ein Zwischenraum... -
Seite 8: Einbau Des Innenrahmens
2.4 EINBAU DES INNENRAHMENS ( sehe p. 23 und 24 zeichnung rahmen und unterleiste ) Als erstes sollte der Winkel, der standardmäßig mit dem Heizkamin mitgeliefert wird, entfernt werden (Bild 1). Der dreiseitige Rahmen wird in drei Teilen geliefert und wird direkt auf den LUNA Heizkamin montiert (Bild 2). -
Seite 9: Verbrennungsluftzufuhr
2.5. VERBRENNUNGSLUFTZUFUHR (Extern oder raumluft) Jede Verbrennung braucht Luft. Im Falle eines thermisch abgeschlossenen Zimmers, ist eine zusätzliche Luftzufuhr notwendig. Auf jeden Fall sollte man vermeiden einen Unterdruck zu verursachen. Ein Unterdruck kann auch entstehen wenn eine Dunstabzugshaube in einem angrenzenden Zimmer installiert wurde. -
Seite 10: Konvektion Durch Ventilator (Option)
Richtungsänderung durchführen. Sorgen Sie für eine breite Biegung und vermeiden Sie Warmluftgitter mit geringem Durchmesser, diese verursachen eine Verringerung der Geschwindigkeit wodurch die Warmluftausgänge weniger effizient sind. M-design hat hierfür optimale Warmluftgitter mit vie- len Vorteilen entwickelt. Tabel N°1. Anzahl Warmluftkanäle... - Seite 11 MONTAGEANLEITUNG UND BEDIENUNGSANWEISUNG - LUNA GOLD + KOLLEKTION HOLZ...
-
Seite 12: Ventilator
Bild 3 • Unter dem Knopf befindet sich die Regulieringsschraube für die min. Geschwindigkeit. (M-Design entwickelt zurzeit einen neuen Induktionsdimmer, mit dem der Ventilator geräuschlos dreht) • Nach 15 Minuten Brennzeit können Sie den Ventilator starten. • Stellen Sie den Ventilator bei der ersten Inbetriebnahme 12 Stunden... -
Seite 13: Schornstein
2.8 ANFORDERUNGEN AN DEN SCHORNSTEIN 2.8.1. Schornstein Die Vorgaben für den Bau des Schornsteinkanals müssen unbedingt beachtet werden. •Der Winkel der Richtungsänderungen mit der Senkrechten darf nicht grösser sein als 45°. •Der Ausgang des Schornsteins sowie die Ortsbestimmung sind sehr wichtig. •Ein individueller Schornstein hat maximal 2 Richtungsänderungen. -
Seite 14: Einstellung Der Abzugsfunktion
2.9 EINSTELLUNG DER ABZUGSFUNKTION DES HEIZKAMINS 2.9.1 RAUCHGASKLAPPE Alle Heizkamine sind mit einer Rauchgasklappe ausgestattet, mit der Sie die gewünschte Abzugstärke ihres Heizkamins einstellen können. Die Heizkamine gleichen sich so an alle Schornsteintypen an. Durch Öffnen der Glasscheibentür öffnet sich automatisch die Rauchgasklappe, um zu verhindern, daß... -
Seite 15: Zweite Einstellung
2.9.1.2 ZWEITE EINSTELLUNG: VERGRÖSSERUNG DER ÖFFNUNG Schrauben Sie die Bolzen los. Ziehen Sie das Edelstahlteil Nr. 1 (Bild 5) nach außen oder nach innen auf der Leitungsschiene (je nach gewünschter Abzugstärke des Schornsteins) Bild 5 WICHTIG: FALLS SIE EINEN RAUCHSTAU ODER EINEN SCHLECHTEN ABZUG HABEN, SIND DIES DIE ZWEI PUNKTE (2.9.1.1 UND 2.9.1.2) UM DAS PROBLEM ZU BEHEBEN UND ZU REGELN, BEVOR SIE IRGEND EINE ANDERE EINSTELLUNG VORNEHMEN. - Seite 16 2.5.3 SYSTEM MIT DREI UMLENKBLECHEN UND ZWEI AUTOMATISCHEN VENTILEN. Mit einder geschlossenen Tür ( Bild 6) haben wir eine minimale Evakuierung für das verbranntet Gas. Das Haupventil wird geschlossen. Das zweite Umlenkblech hat auch ein Ventil ( Bild 7 ) Beim Hochschieben der Scheibe öffnen sich Drosselklappe und Bypass.
-
Seite 17: Einstellung Der Sekundären Luftzufuhr
WICHTIG: DIESE EINSTELLUNG WIRD NUR VOR- GENOMMEN, WENN SIE NACH EINSTEL- LUNGSVERSUCHEN GEMÄSS DEN AUS- FÜHRUNGEN UNTER 2.9.1.1 UND 2.9.1.2 KEIN ZUFRIEDENSTELLENDES ERGEBNIS ERZIELEN KONNTEN Bild 8 Bild 10 Bild 9 ACHTUNG : FÜR LUNA 550V GIBT ES KEINE PLATTE 1A UND 3 (WEGEN DER SCHMALEN ARCHI- TEKTUR DIESES GERÄTES. - Seite 18 AUTOMATISCH EINSTELLBARE DOPPELTE DROSSELKLAPPE (Luna Gold Durchschnitt) Merkmale : In der gezeigten Abbildung wird die erste Tür die erste Klappe steuern und die zweite Tür die zweite Klappe. Zum Steuern der verschiedenen Klappen sind die Türen mit einer mechanischen Über- tragung ausgestattet.
-
Seite 19: Funktion Und Einstellung Der Primären Luftzufuhr
FUNKTION EINSTELLUNG PRIMÄREN LUFTZUFUHR (VERBREN- NUNGSLUFT) Bei geschlossener Tür ist die Klappe mit dem Abdichtungsgelenk geschlossen. Das Gerät zieht die notwendige Außenluft für die Verbrennung über die flexible Rohrleitung an, die an den Gerät angeschlossen ist. Die Verbrennungsluft wird über die gesamte Breite der Verbrennungskammer unterhalb des Profilblechs verteilt. -
Seite 20: Allgemeine Empfehlungen
• Jetzt haben Sie die Möglichkeit das Sichtfenster hoch und runter zu schieben und es zu reinigen. • Zum Reinigen der Scheibe, empfehlen wir Ihnen „Bio-Clean“ von M-design . Dieses Reinigungsmittel greift die Oberfläche nicht an und ist bei Ihrem Lieferanten erhältlich (Bild 2). -
Seite 21: Garantie
• Nicht geeigneten, schädlichen oder feuchten Brennstoffen • Individueller Änderungen • Brennen mit extrem hohen Temperaturen, (max. 3-4 kg Holz/Std.) • Kosten für Transport und Verpackung • Allen nicht im voraus angenommenen Kosten durch M-design • Kosten durch Missbrauch des Kamins SERIENUMMER TYPENSCHILD Kippen Sie das Sichtfenster 45°C. -
Seite 22: Ersatzteile
6. ERSATZTEILE MONTAGEANLEITUNG UND BEDIENUNGSANWEISUNG - LUNA GOLD + KOLLEKTION HOLZ... -
Seite 23: Seite Rahmen Luna Gold
7. 3 SEITE RAHMEN LUNA GOLD+ MONTAGEANLEITUNG UND BEDIENUNGSANWEISUNG - LUNA GOLD + KOLLEKTION HOLZ... -
Seite 24: Unterleiste Luna Gold
8. UNTERLEISTE LUNA GOLD+ MONTAGEANLEITUNG UND BEDIENUNGSANWEISUNG - LUNA GOLD + KOLLEKTION HOLZ...
