5.2 Montieren
Hutschienenmontage

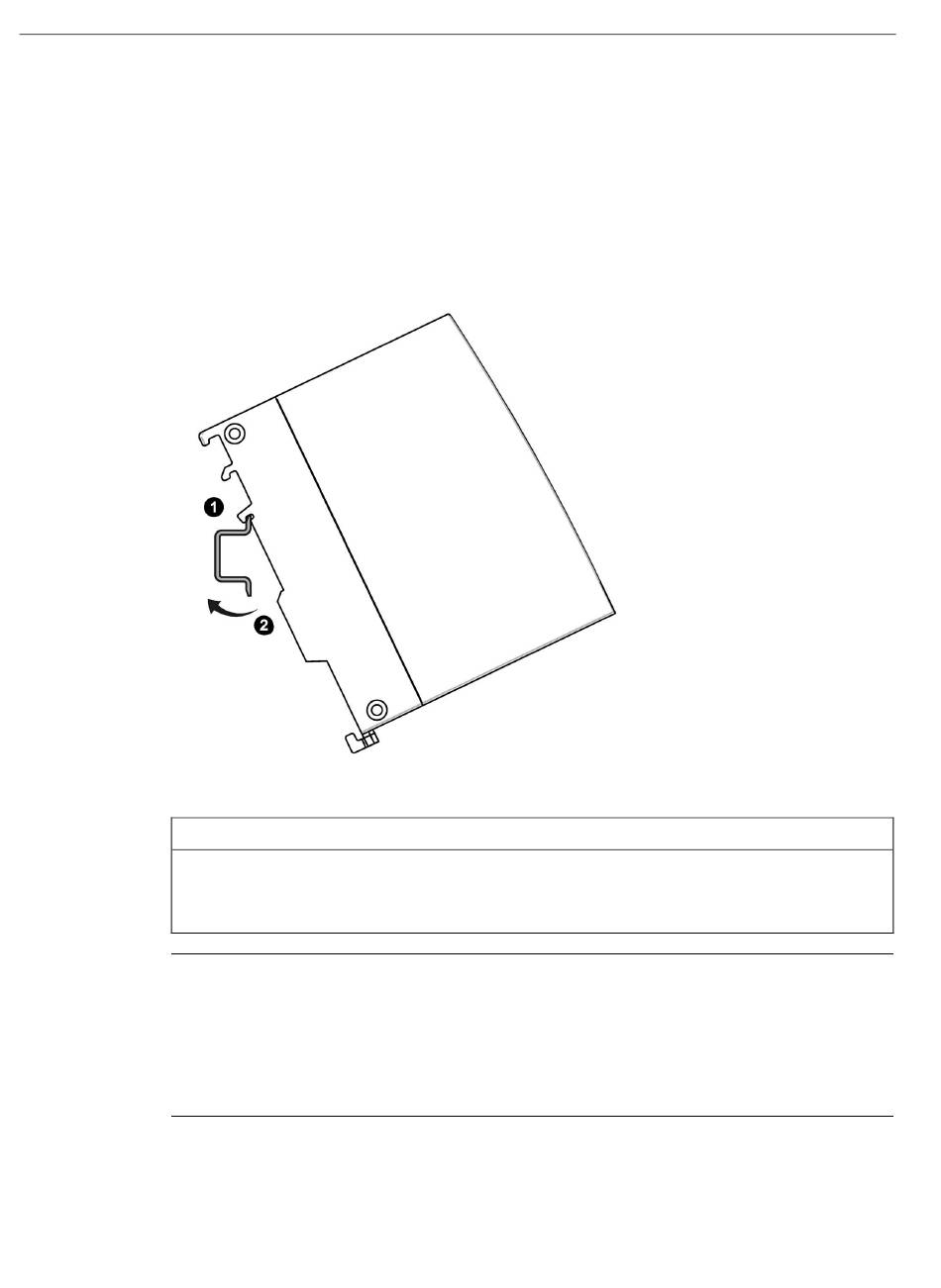

1. Hängen Sie das Gerät mit der jeweiligen Führung ① in die Profilschiene ein:
– Obere Führung für Profilschiene S7-1500
– Mittlere Führung für Profilschiene S7-300
– Untere Führung für DIN-Hutschiene
2. Schwenken Sie das Gerät nach hinten, bis die Profilschienenentriegelung hörbar einrastet
②.
3. Erden Sie die Profilschiene.
ACHTUNG
Erdung
Die Hutschiene muss aus Gründen der elektrischen Sicherheit an das Schutzleitersystem (PE)
der elektrischen Anlage angeschlossen sein.
Hinweis
Sicherung der Module vor Verrutschen auf der Hutschiene
Wenn Sie die Module in einem Bereich mit mechanischer Belastung montieren, dann
verwenden Sie zur Sicherung der Module auf der Hutschiene geeignete Klemmvorrichtungen
an beiden Enden der Gerätegruppe, z. B. Siemens-Endhalter 8WA1808.
Die Endhalter verhindern, dass die Module bei mechanischer Belastung auseinanderrutschen.
