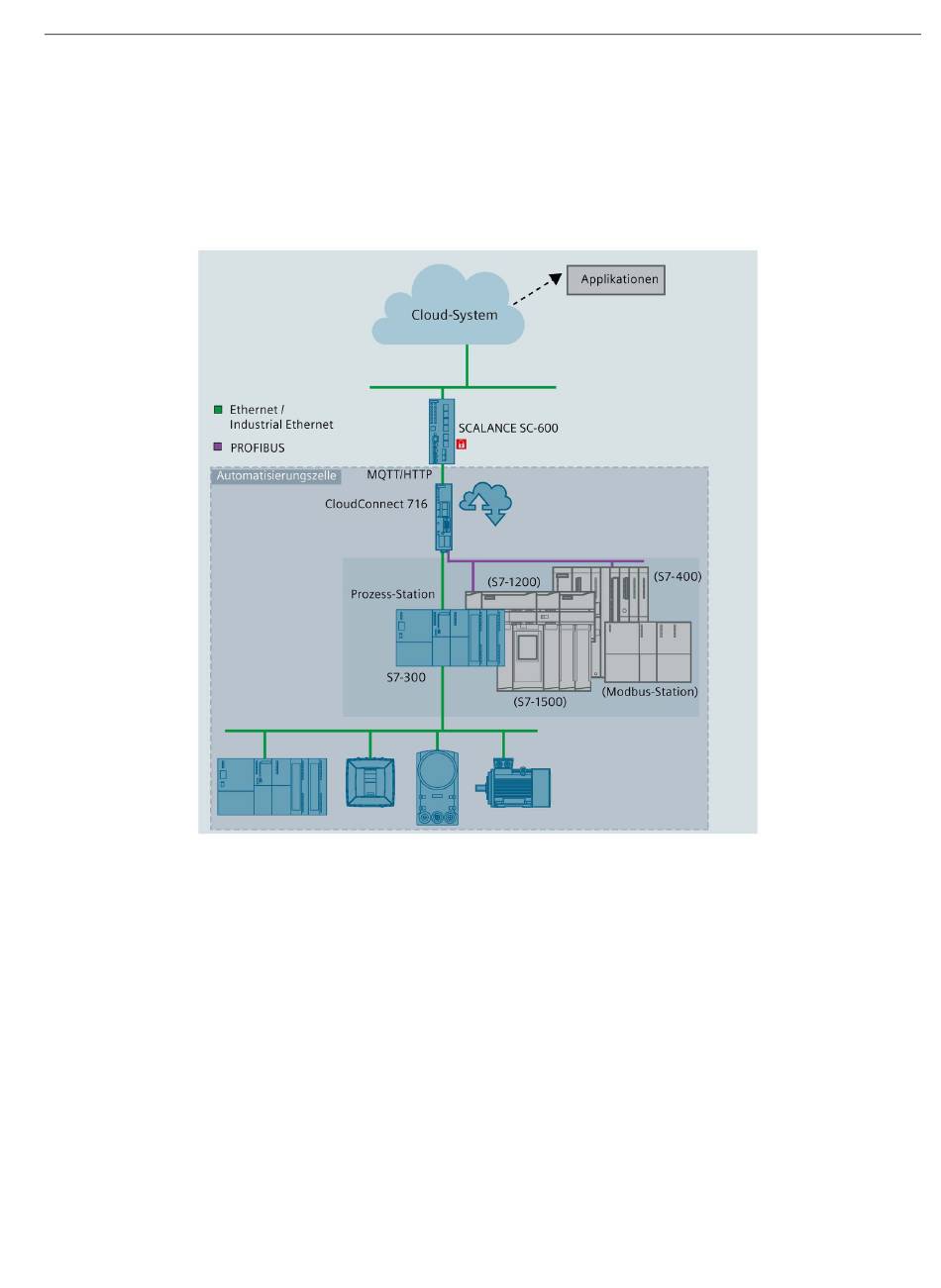

Konfiguration eines CC716
Über das Gateway CC716 können bis zu 7 Stationen über Ethernet oder PROFIBUS
angeschlossen werden. Das Gateway überträgt die Daten per MQTT an einen Cloud-Broker.
Im abgebildeten Beispiel ist eine S7-300 über Ethernet angeschlossen, eine S7-1200 und eine
S7-400 über PROFIBUS und eine S7-1500 über OPC UA.
Bild 2-2
Anschluss von Prozess-Stationen an externe OPC UA-Clients
Konfiguration eines CC712
In der abgebildeten Konfiguration überträgt das Gateway CC712 Prozessdaten einer S7-
Station über OPC UA an eine Zentrale oder an einen oder mehrere OPC UA-Clients.
Das Gateway liest Prozessdaten aus der S7-Station aus und stellt sie als OPC UA-Server einem
oder mehreren OPC UA-Clients zur Verfügung.
Die Prozess-Stationen in der Automatisierungszelle sind dabei an der Prozess-Schnittstelle
(P2) des Gateways angeschlossen.
Die Zentrale bzw. die OPC UA-Clients werden über einen SCALANCE-S/M an der Cloud-
Schnittstelle (P1) angebunden.
SIMATIC CC7
Betriebsanleitung, 12/2022, C79000-G8900-C503-09
CloudConnect 716: Anbindung von Stationen an die Cloud
Vorgesehene Betriebsumgebung
2.3 Konfigurationsbeispiele
23
