Mindestabstände
Montieren Sie das Gerät so, dass seine oberen und unteren Lüftungsschlitze nicht verdeckt
werden und eine gute Durchlüftung als Schutz vor Überhitzung möglich ist.
Beachten Sie bei waagerechtem Aufbau des Baugruppenträgers folgende Mindestabstände
für die Luftzirkulation:
• Oberhalb des Geräts: Mindestens 33 mm
• Unterhalb des Geräts: Mindestens 25 mm

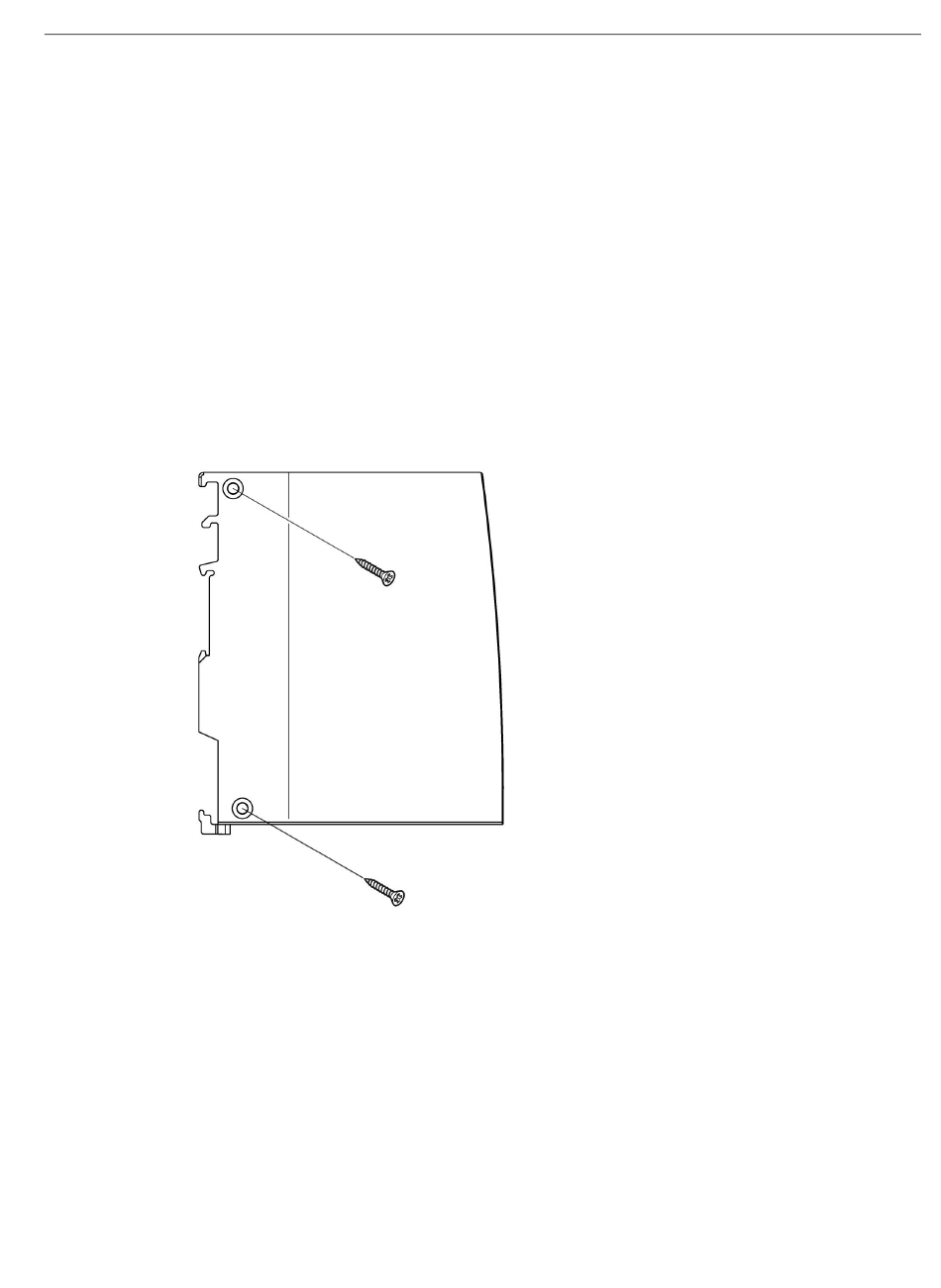

Wandmontage
1. Bereiten Sie die Bohrungen für die Wandmontage vor. Die Abmessungen finden Sie im
Kapitel Maßzeichnungen (Seite 191).
2. Befestigen Sie das Gerät mit zwei Schrauben (4 mm) an der Wand.
SIMATIC CC7
Betriebsanleitung, 12/2022, C79000-G8900-C503-09
Montage, Anschluss, Inbetriebnahme, Demontage
5.2 Montieren
47
