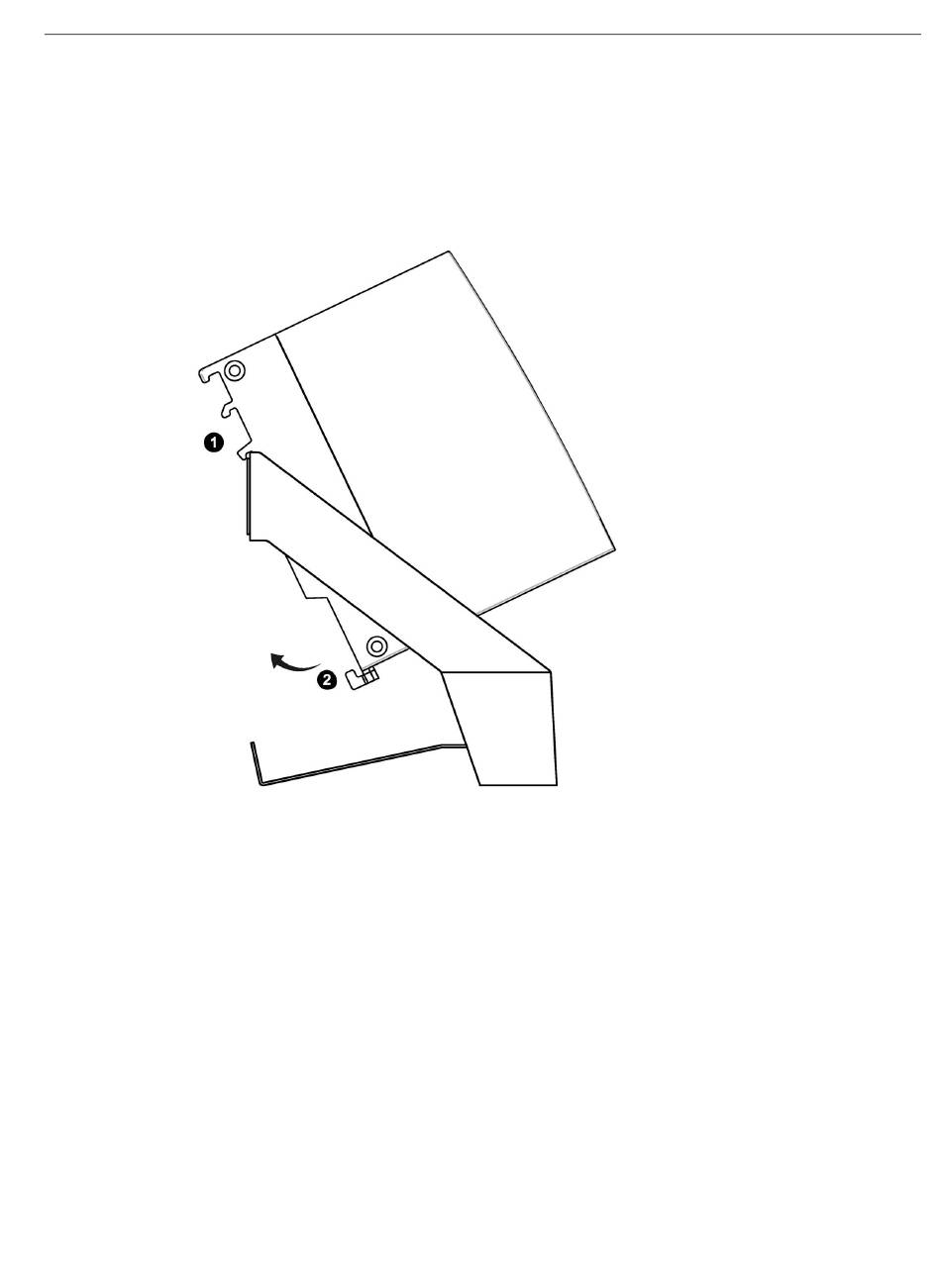

Montage auf Standfuß
1. Hängen Sie das Gerät mit der unteren Gehäuseführung auf der Oberkante des Standfußes
① ein.
2. Drücken Sie das Gerät gegen den Standfuß, bis die Profilschienenentriegelung hörbar
einrastet ②.
Demontage
Führen Sie die folgenden Schritte durch, um das Gerät von der Schiene zu demontieren:
1. Schalten Sie die Versorgungsspannung des Geräts aus.
2. Ziehen Sie den Stecker der Spannungsversorgung und die Leitungen der
Kommunikationsnetze ab.
3. Ziehen Sie die Profilschienenentriegelung auf der Rückseite des Geräts nach unten.
4. Schwenken Sie das Gerät aus der Profilschiene heraus.
SIMATIC CC7
Betriebsanleitung, 12/2022, C79000-G8900-C503-09
Montage, Anschluss, Inbetriebnahme, Demontage
5.2 Montieren
