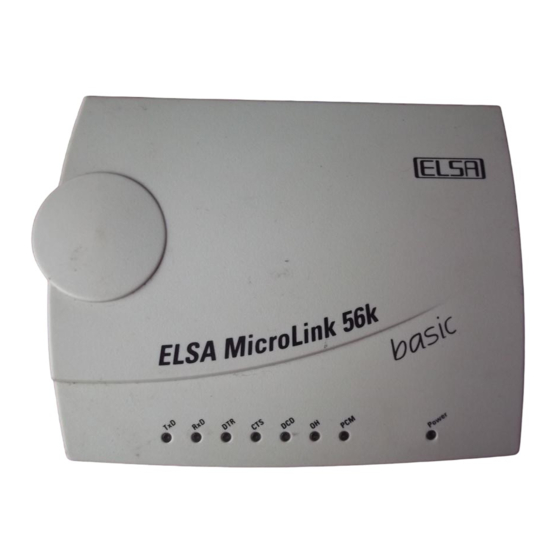

ELSA MicroLink 56k basic Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ELSA Anleitungen
  4. Modems
  5. MicroLink 56k
  6. Bedienungsanleitung

ELSA MicroLink 56k basic Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MicroLink 56k basic:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ELSA MicroLink
TM
56k basic

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELSA MicroLink 56k basic

Inhaltszusammenfassung für ELSA MicroLink 56k basic

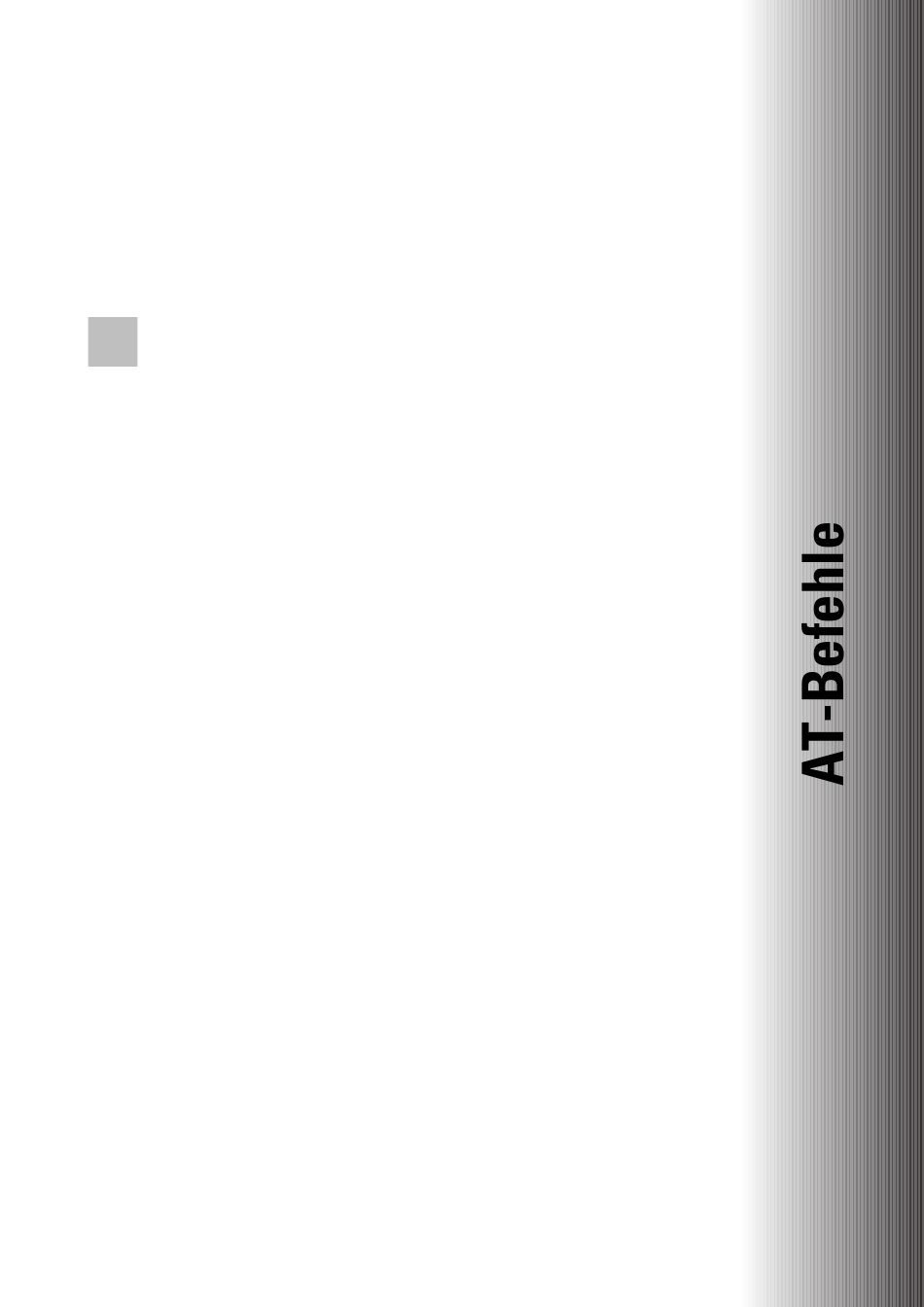

  • Seite 1 ELSA MicroLink 56k basic...
  • Seite 2 Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Das ELSA-Logo ist eine eingetragene Marke der ELSA AG. ELSA behält sich vor, die genannten Daten ohne Ankündigung zu ändern, und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

  • Seite 3: Inhaltsverzeichnis

    Anzeige Registerinhalte............... 16 Benutzerpaßwort und Parameter anzeigen ......... 17 Setzen und Lesen der internen Register..........17 &S Bedeutung von DSR ................18 Anzeige der aktuellen Konfiguration im Klartext ........ 18 Zugriffsschlüssel setzen ..............18 Zugriffsschlüssel abfragen ..............19 ELSA MicroLink 56k basic...
  • Seite 4 Einstellung der rechnerseitigen Bitrate ..........33 +MR Modulationsverfahren und telefonseitige Bitrate ausgeben ....33 +MS Einstellung des Modulationsverfahren (Modulation Selection)..34 Beschreibung der Register ..................40 Automatische Rufannahme..............40 Klingelimpulszähler................40 Escape-Code-Zeichen................41 Carriage-Return-Zeichen..............41 Linefeed-Zeichen.................. 41 ELSA MicroLink 56k basic...
  • Seite 5 Bitorientierte Option ................54 Zeitdifferenz zwischen Klingelimpulsen..........55 S130 Bitorientierte Option ................55 Voice-Betrieb......................56 S229 Bytefolge abgespeicherter Daten für den Voice-Betrieb ....56 Beschreibung der Rückmeldungen ................. 57 Befehle mit Auswirkung auf die Rückmeldungen..........57 ELSA MicroLink 56k basic...
  • Seite 6 Fax-Betrieb ........................61 Faxbefehlssätze..................... 61 Class 2/Class 2.0 ....................61 Class 1 ......................61 Datenflußkontrolle im Fax-Betrieb..............61 Adaptive-Answer-Funktion................61 ELSA MicroLink 56k basic...

  • Seite 7: Steuerbefehle

    Standard vor. Microsoft empfiehlt diesen Befehlssatz für die 'PC98'-Spezifikatio- nen und fordert diesen zwingend für die 'PC99'-Spezifikation. Mit Ihrem ELSA MicroLink 56k basic haben Sie ein topaktuelles Modem erworben, das mit dem AT-Kommandosatz nach V.250 ausgerüstet ist. Zur Eingabe der AT-Befehle über einen PC wird ein Terminalprogramm benötigt (z.B.

  • Seite 8: Erweiterter Befehlssatz

    Modem) besteht: Das Modem ist online. Dies ist sowohl nach er- folgreichem Verbindungsaufbau (abgehende Wahl) als auch nach Annahme eines Anrufes (ankommender Ruf) der Fall. In dieser Phase kann zwischen zwei miteinander verbundenen Datenstationen ein Datenaustausch (Datenübertragung) stattfinden. ELSA MicroLink 56k basic...

  • Seite 9: Bitorientierte Register

    Registers ändern können. Um das Bit 6 des Registers S14 zu setzen, geben Sie den Befehl ATS14.6=1 ein. Soll der Wert auch nach Ausschalten des Modems erhalten bleiben, muß der neue Ein- trag mit dem Befehl AT*W gespeichert werden. ELSA MicroLink 56k basic...

  • Seite 10: Beschreibung Der At-Befehle

    Empfängt das Modem dieses Zeichen in der Verhandlungsphase, in der es versucht, eine fehlergesicherte Verbindung aufzubauen (Einstellung AT+ES=3,0 bzw. AT+ES=,,2), er- folgt ein Rückfall in den Normal-Modus. Das Zeichen wird nicht an die serielle Schnitt- stelle weitergeleitet. Sobald das Modem ein SYN-Zeichen (22 dezimal) empfängt, wird ELSA MicroLink 56k basic...

  • Seite 11: Zugriffsschutz Und Automatischen Rückruf Aktivieren

    Teilnehmer nach erneuter Aufforderung sein Benutzerpaßwort und gegebenenfalls seine Rufnummer eingegeben hat. Erfolgt innerhalb einer in Register S42 eingestellten Zeit keine oder keine gültige Identi-fikation des Teilnehmers, bricht das angerufene Modem die Verbindung ab. ELSA MicroLink 56k basic...

  • Seite 12: Datenpufferung In Der Verhandlungsphase

    : DCD ist immer aktiv *AT&C1 : DCD zeigt vorhandenen Träger an Normalerweise werten Kommunikationsprogramme die Leitung DCD aus, um das Vor- handensein einer Datenverbindung zu überprüfen. Mit der Einstellung AT&C1 unter- stützt das Modem diese Auswertung. ELSA MicroLink 56k basic...

  • Seite 13: Cs Abfrage Der Aktuellen Einstellungen Des Modems

    Anzahl der auszugebenen Zeilen festlegen Zeilen Beispiel Wenn Sie den nachstehenden Befehl eingeben, sieht die Ausgabe des Modems wie folgt aus: at$cs=+g,3 +GCI: 04 +GMI: "ELSA AG, Aachen (Germany)" +GMM: "MicroLink Office" Weiter mit beliebiger Taste +GMR: "xxxxxxxxx" +GSN: "xxxxxxxxx" Verbindungsaufbau ATDn Nach Übergabe dieses Befehls versucht das Modem, eine Verbindung aufzubauen, und...

  • Seite 14: Automatische Wahl Mit Dtr

    : Schaltet DTR-Wahl ein Ist die DTR-Wahl eingeschaltet (AT$D1) und wechselt der Zustand der Steuerleitung DTR von OFF nach ON, baut das Modem eine Verbindung zu der Nummer auf, die auf Po- sition 0 gespeichert wurde. ELSA MicroLink 56k basic...

  • Seite 15: Wirkung Von Dtr

    Nach einem manuellen Verbindungsaufbau (per Telefonapparat) schaltet sich das Mo- dem bei der Einstellung AT:D1 durch einen Wechsel der Steuerleitung DTR von OFF nach ON an die Leitung. In der Standardeinstellung AT:D0 schaltet sich das Modem in diesem Fall nicht an die Leitung. ELSA MicroLink 56k basic...

  • Seite 16: Dsr/Cts-Kontrolle

    Verbindung in die Kommandophase gewechselt und ATO1 (siehe Seite 14) ein- gegeben wird. Fernkonfiguration aktivieren *AT*E0 : Fernkonfiguration aus AT*E1 : Fernkonfiguration ein Die Fernkonfiguration ermöglicht dem Anrufer eine räumlich unabhängige Konfiguration des Modems und kann einzeln oder zusammen mit dem automatischen Rückruf erfolgen. ELSA MicroLink 56k basic...

  • Seite 17: Standardkonfiguration Laden

    Hiermit werden die Standard-Parametereinstellungen der Firmware geladen. (Ausnah- me: S54, S64, S86, S87, S88, S89, S99, S130 und S229 werden nicht verändert). Wenn eine Verbindung besteht, wird dieses Kommando nicht ausgeführt. &G Rufton und Guardton einstellen *AT&G0 : Rufton ein, kein Guardton ELSA MicroLink 56k basic...

  • Seite 18: Verbindung Abbrechen/Modem Anschalten

    Der Guardton ist ein Signal, das bei V.22bis zusätzlich über die Telefonleitung gesendet werden kann. Er wird vom antwortenden Modem über die gesamte Dauer der Verbindung gesendet. In den Ländern, für die ELSA-Modems eine Postzulassung besitzen, ist er ohne Bedeutung. Bei den für Österreich zugelassenen Modemversionen kann die Frequenz des Guardtons nicht beeinflußt werden.

  • Seite 19: Produktinformationen Ausgeben

    Mit ATI11 wird das Ergebnis des Selbsttests, der automatisch beim Einschalten des Mo- dems durchgeführt wird, ausgegeben. Lautstärke einstellen ATL0 : niedrige Lautstärke ATL1 : niedrige Lautstärke *ATL2 : mittlere Lautstärke ATL3 : hohe Lautstärke ELSA MicroLink 56k basic...

  • Seite 20: Lautsprecher-Kontrolle

    : Wechsel in den Online-Zustand ATO1 : Neusynchronisation und Wechsel in den Online-Zustand Wenn sich das Modem nach einem Escape-Kommando oder einem Wechsel von DTR von ON nach OFF mit vorausgegangenem AT&D1 im Kommandomodus befindet, kann mit ei- ELSA MicroLink 56k basic...

  • Seite 21: Impulswahlverfahren

    ) ersetzt werden. Geben Sie hierzu folgendes ein: AT$P4;1;HANS;0815 at$p4;;hans Wird der Befehl AT$Pspeicherplatz ohne weitere Parameter verwendet, wird der je- weilige Eintrag des Wertebereichs 0 bis 19 aus der Liste entfernt (z.B.: at$p4 löscht den Eintrag auf Speicherplatz 4). ELSA MicroLink 56k basic...

  • Seite 22: Rückmeldungen Unterdrücken

    Rechner sendet generell (ATQ1) oder im Answer-Modus (ATQ2) unterdrückt werden. Rückmeldung nach Rückkehr in Übertragungsphase *AT*Q0 : CONNECT-Meldung nach ungültiger Escape-Sequenz AT*Q1 : Keine CONNECT-Meldung nach ungültiger Escape-Sequenz Mit diesem Befehl kann die CONNECT-Meldung nach einem ungültigen Escape-Kom- mando unterdrückt werden. Anzeige Registerinhalte AT%R ELSA MicroLink 56k basic...

  • Seite 23: Benutzerpaßwort Und Parameter Anzeigen

    : Setzt Zeiger auf Register n und liest den Wert dieses Registers ATSn : Setzt Zeiger auf Register n : Liest Wert des zuletzt benutzten Registers AT=x : Setzt Wert des zuletzt benutzten Registers auf x ELSA MicroLink 56k basic...

  • Seite 24: Bedeutung Von Dsr

    '-' geechot. Änderungen, die am Zugriffsschlüssel vorgenommen wurden, beziehen sich auf das ge- samte Modem (nicht nur auf ein einzelnes Konfigurationsprofil) und werden im nicht-flüchtigen Speicher abgelegt. Beispiel at$s Paßwort: **** CONFIG: A-IO--P- SET: AIO ELSA MicroLink 56k basic...

  • Seite 25: Zugriffsschlüssel Abfragen

    Befehls wird eine aktuelle Liste des Zugriffsschlüssels auf dem Bildschirm aus- gegeben. Beispiel at$s? CONFIG: AW------ Frequenzwahlverfahren Mit diesem Kommando wird das Frequenzwahlverfahren (Tonwahl) eingestellt. &T Prüfschleifen auswählen AT&T0 : Prüfschleifenmodus beenden AT&T1 : Lokale Prüfschleife aktivieren AT&T3 : Prüfschleife für fernes Modem aktivieren ELSA MicroLink 56k basic...

  • Seite 26: Inaktivitätstimer

    Verbindung trennt, wenn in der Zwischenzeit keine Daten mehr empfangen oder gesen- det wurden. Der Wert von AT\T ist ein Vielfaches von 10 Sekunden. Gültige Werte für n sind 0..255. Mit dem Standardwert 0 wird der Inaktivitätstimer ausgeschaltet. Protokoll-Modus *AT$T0 : Protokoll-Modus aus AT$T1 : Protokoll-Modus ein ELSA MicroLink 56k basic...
  • Seite 27 Ist der Zugriffsschutz bzw. die automatische Rückruffunktion aktiviert, können bei einem Anruf folgende Meldungen am fernen Modem ausgegeben werden: Das eingegebene Paßwort wird auf dem Bildschirm geechot. Paßwort RUFNUMMER Die eingegebenen Ziffern werden auf dem Bildschirm geechot. ELSA MicroLink 56k basic...

  • Seite 28: Aktuelle Konfiguration Übernehmen

    Mit diesem Befehl werden das aktuelle und die beiden gespeicherten Konfigurationspro- file 0 und 1 (siehe auch Befehle AT&W und AT*W) des Modems auf dem Bildschirm ausgegeben. CONNECT bei fehlerfreien Verbindungen AT\V0 : Keine modifizierten CONNECT-Meldungen ELSA MicroLink 56k basic...

  • Seite 29: Konfigurationsprofil Speichern

    Konfigurationsprofil speichern AT&W0 : Konfigurationsprofil 0 speichern AT&W1 : Konfigurationsprofil 1 speichern Mit diesem Befehl kann die aktuelle Konfiguration des Modems unter zwei verschiede- nen Profilen (0 und 1) im nichtflüchtigen Speicher des Modems abgelegt werden. ELSA MicroLink 56k basic...

  • Seite 30: Vollständiges Konfigurationsprofil Speichern

    Bei der Einstellung ATX0 wird unabhängig von der Geschwindigkeit und der Art der Ver- bindung (mit/ohne Fehlerkorrektur-/Datenkompressionsverfahren) lediglich die Meldung 'CONNECT' bzw. '1' ausgegeben. Fernkonfiguration beenden AT*X : Fernkonfiguration beenden Mit dem Befehl AT*X wird die Fernkonfiguration beendet. Es erfolgt ein Wechsel in die Online-Phase. ELSA MicroLink 56k basic...

  • Seite 31: Zeiger Auf Konfigurationsprofil Setzen

    Mit dem Befehl AT$Y kann das Supervisor-Paßwort geändert werden. Der zugangsbe- rechtigte Anwender muß sich durch die Eingabe des Supervisor-Paßwortes ausweisen. Das werksseitig eingestellte Supervisor-Paßwort heißt ELSA. Dieses standardmäßig vor- gegebene Paßwort kann mit dem Befehl AT$Y geändert werden. Das Paßwort muß mindestens 4 und darf maximal 8 Zeichen lang sein. Als gültige Zei- chen können Ziffern, Großbuchstaben und Sonderzeichen verwendet werden.

  • Seite 32: Setzen Und Lesen Eines Bits In Einem Register

    Wert für das Bit n kann auf den Wert m gesetzt werden. Falls der Zu- griff nicht erlaubt ist, bleibt der Wert des S-Registers unverändert, und das Modem antwortet mit ERROR. Beispiel Um das Bit 6 des Registers S14 zu setzen, geben Sie den Befehl ATS14.6=1 ein. ELSA MicroLink 56k basic...

  • Seite 33: At+-Kommandos

    Durch Eingabe von AT+ASTO? können die belegten Kurzwahlnummern angegeben wer- den. Eine Kurzwahlnummer wird durch die Eingabe des Kommados zum Setzen der Kurz- wahlnummer gelöscht, wobei nur die Position und ein leerer Wählstring angegeben wird (siehe Befehl ATD, Seite 8). ELSA MicroLink 56k basic...

  • Seite 34: Dr Ausgabe Des Datenkompressionsverfahrens

    Gibt die maximale Anzahl der Wörterbucheinträge für V.42bis-Datenkompression an, die verhandelt werden soll (kann von dem Rechner dazu genutzt werden, die gesendete Co- dewortlänge, basierend auf der Kenntnis der Art der zu sendenden Nutzdaten, zu begren- zen). max_string Maximale mögliche Stringlänge für V.42bis Datenkompression ELSA MicroLink 56k basic...

  • Seite 35: Efcs Fcs-Betriebsart Im V.42-Modus

    +ER: LAPM Fehlerkorrekturverfahren nach LAPM ausgewählt +ER: ALT Fehlerkorrekturverfahren nach MNP4 ausgewählt Auswahl des Fehlerkorrekturverfahrens AT+ES=<orig_rqst>,<orig_fbk>,<ans_fbk> Mit diesem Befehl kann das Fehlerkorrekturverfahren ausgewählt werden, das das Mo- dem in der Verhandlung des Datenprotokolls der Gegenstelle anbietet. ELSA MicroLink 56k basic...
  • Seite 36 Standardmäßig ist das Modem auf AT+ES=3,0 konfiguriert. In der oberen Tabelle ist die- se Konfiguration als Fall 6 gekennzeichnet. Die untere Tabelle zeigt in Spalte 6 die in die- ser Einstellung möglichen Fehlerkorrekturverfahren an (Verbindungsaufbau mit V.42, MNP4 sowie ohne Protokoll). ELSA MicroLink 56k basic...

  • Seite 37: Esr Steuerung Der Selective-Reject-Funktion In V.42-Modus

    Selective Reject aus Selective Reject ein +ETBM Pufferbehandlung nach Verbindungsabbruch AT+ETBM=<SendePuffer>,<EmpfangsPuffer>,<timer> Dieser Befehl steuert die Verwaltung der Daten im Modempuffer nach Beendigung einer Verbindung. SendePuffer Behandlung der Daten im Sendepuffer, wenn der lokale Rechner die Verbindung beendet. ELSA MicroLink 56k basic...

  • Seite 38: Gci Länderkennung Auswählen

    Verbindungsabbruch Daten im Empfangspuffer löschen +GCI Länderkennung auswählen AT+GCI=<Parameterwert> Mit diesem Befehl können Sie das Land auswählen, in dem Sie das ELSA MicroLink 56k basic nutzen möchten. Standardmäßig ist das Modem auf Deutschland voreingestellt. Folgende Einstellungen sind zulässig: Parameter...

  • Seite 39: Ifc Datenflußkontrolle Der Seriellen Schnittstelle

    Mit diesem Befehl wird die Bitratenerkennung eingestellt. Die rechnerseitige Bitrate wird automatisch erkannt. Folgende Bitraten werden unterstützt: 300, 600, 1200, 2400, 4800, 7200, 9600, 19.200, 38.400, 57.600, 115.200, 230.400 bit/s. Parameter Wert Bedeutung Bitrate automatische Bitratenerkennung Modulationsverfahren und telefonseitige Bitrate ausgeben AT+MR=<Parameterwert> ELSA MicroLink 56k basic...

  • Seite 40: Ms Einstellung Des Modulationsverfahren (Modulation Selection)

    Modulationsart eingestellt, wobei die maximale Modulationsart zusätzlich durch die rechnerseitig eingestellte Bitrate begrenzt wird. Ein Wert größer als 0 (Null) gibt die maximale Bitrate in bit/s an, mit der versucht wird, eine Verbindung aufzubauen. ELSA MicroLink 56k basic...
  • Seite 41 Sendebitrate 24.000 bit/s 26400 minimale Sendebitrate 26.400 bit/s 28000 minimale Sendebitrate 28.000 bit/s 28800 minimale Sendebitrate 28.800 bit/s 29333 minimale Sendebitrate 29.333 bit/s 30667 minimale Sendebitrate 30.667 bit/s 31200 minimale Sendebitrate 31.200 bit/s 32000 minimale Sendebitrate 32.000 bit/s ELSA MicroLink 56k basic...
  • Seite 42 Empfangsbitrate 38.800 bit/s 38667 minimale Empfangsbitrate 38.667 bit/s 40000 minimale Empfangsbitrate 40.000 bit/s 41333 minimale Empfangsbitrate 41.333 bit/s 42000 minimale Empfangsbitrate 42.200 bit/s 42667 minimale Empfangsbitrate 42.667 bit/s 44000 minimale Empfangsbitrate 44.000 bit/s 45333 minimale Empfangsbitrate 45.333 bit/s ELSA MicroLink 56k basic...
  • Seite 43 (min_(tx_)rate, max_(tx_)rate) berücksichtigt. Beachten Sie bitte auch die nachfol- genden Tabellen, in denen die nach den einzelnen Modulationsarten definierten Bitraten aufgelistet sind. V.90 Empfangsrichtung: 28000 29333 30667 32000 33333 34667 36000 37333 38667 40000 41333 42667 44000 45333 46667 ELSA MicroLink 56k basic...
  • Seite 44 56000 Senderichtung: 28000 29333 30667 32000 K56flex Empfangsrichtung: 32000 34000 3600 3800 40000 42000 44000 46000 48000 50000 52000 54000 56000 Senderichtung: 32000 V.34 Sende- und Empfangsrichtung 2400 4800 7200 9600 12000 14400 16800 19200 21600 ELSA MicroLink 56k basic...
  • Seite 45 V.32 Sende- und Empfangsrichtung 4800 9600 V.23C Empfangsrichtung/Senderichtung: 75/1200 1200/75 V.23S Sende- und Empfangsrichtung 1200 bit/s (halbduplex) V.22bis Sende- und Empfangsrichtung 1200 2400 V.21 Sende- und Empfangsrichtung Bell103 Sende- und Empfangsrichtung Bell212A Sende- und Empfangsrichtung 1200 ELSA MicroLink 56k basic...

  • Seite 46: Beschreibung Der Register

    S1 wird wieder auf Null gesetzt, wenn nach einer in Register S99 (siehe Seite 55) fest- gelegten Zeitspanne (standardmäßig 5 Sekunden) keine Impulse mehr vom Telefonnetz eingegangen sind. In diesem Zeitraum können keine neuen Anrufe unterschieden wer- den, und es kann nicht gewählt werden. ELSA MicroLink 56k basic...

  • Seite 47: Escape-Code-Zeichen

    Sichern im nichtflüchtigen Speicher AT*W In Register S4 kann das Zeichen für Linefeed umdefiniert werden. Backspace-Zeichen Gültige Werte 0..32, 127 dezimal Standardwert 8 (Backspace) Sichern im nichtflüchtigen Speicher AT*W In Register S5 kann das Zeichen für Backspace umdefiniert werden. ELSA MicroLink 56k basic...

  • Seite 48: Warten Vor Blindwahl

    In Register S10 kann die Zeit beeinflußt werden, nach der das Modem die Verbindung trennt, wenn in der Zwischenzeit kein Trägersignal mehr erkannt wurde. Diese Einstel- lung ist nur für die Übertragungsverfahren V.21, V.22bis und V.23 relevant. ELSA MicroLink 56k basic...

  • Seite 49: Wählgeschwindigkeit Bei Frequenzwahl

    0 Polling während des Verbindungsaufbaus nicht möglich 1 Polling während des Verbindungsaufbaus möglich 0 Modem im Answer-Modus 1 Modem im Originate-Modus a. Der Verbindungsaufbau wird durch jedes beliebige Zeichen, außer LF, XON und XOFF, abgebrochen. b. Im Dumb-Modus ist Polling immer zulässig. ELSA MicroLink 56k basic...

  • Seite 50: S16 Bitorientierte Option

    AT&W oder AT*W In Register S25 kann die Zeit eingestellt werden, die ein Wechsel von DTR mindestens dauern muß, um eine Wirkung zu haben. Davon sind die mit den Befehlen AT&Dn und AT$Dn eingestellten Verhaltensweisen betroffen. ELSA MicroLink 56k basic...

  • Seite 51: S27 Bitorientierte Option

    0 Rate-Renegotiation bei V34, V.90, K56flex, V.34 und V.32bis an 1 Rate-Renegotiation bei V34, V.90, K56flex, V.34 und V.32bis aus 0 Clear-Down-Sequenz bei V.32 aus Clear-Down-Sequenz bei V.32 an V.32 mit 9600 bit/s unkodiert 1 V.32 mit 9600 bit/s Trellis-Kodierung ELSA MicroLink 56k basic...

  • Seite 52: S30

    In Register S34 kann das Konfigurationskommando ****, mit dem aus der Übertragungs- phase in den Fernkonfigurations-Modus gewechselt wird, geändert werden. Anzahl der Rückrufversuche Gültige Werte 1..12 Standardwert Sichern im nichtflüchtigen Speicher AT*W In Register S35 kann die Anzahl der Rückrufversuche festgelegt werden. ELSA MicroLink 56k basic...

  • Seite 53: S42

    Datenformat ist unabhängig von dieser Einstellung immer 8N1. Bei der Standardeinstellung wird das Datenformat aus Register S23 übernommen. Die einzelnen Bits haben folgende Bedeutung: Dez. Bedeutung 0..1 0 10-Bit-Datenformat in der Übertragungsphase (8N1, 7E1, 7O1 oder 7N2) 1 11-Bit-Datenformat in der Übertragungsphase: 8E1 ELSA MicroLink 56k basic...

  • Seite 54: S54 Bitorientierte Option

    In Register S65 kann der Empfangspegel (in -dBm) ausgegeben werden. Register S65 kann nur gelesen werden (S65?). Bitorientierte Option Das Register S66 legt die im V.34-Betrieb angebotene Symboltaktrate fest. Es können also bestimmte Symboltaktraten durch Nullsetzen des entsprechenden Bits verboten ELSA MicroLink 56k basic...

  • Seite 55: S84 Bitorientierte Option

    Register S86 kann nur gelesen werden. Der Wert von S86 erläutert die Ursache des letz- ten Verbindungsabbruchs: Dez. Bedeutung 0 Normales Auflegen 4 Trägerverlust 5 Verhandlungsphase fehlerhaft beendet; kein Modem mit Fehlerkorrektur an ferner Station 6 Fernes Modem antwortet nicht auf Protokollanforderungen 7 Fernes Modem arbeitet nur synchron ELSA MicroLink 56k basic...

  • Seite 56: S87 Bitorientierte Option

    Register S87 kann nur gelesen werden. Es enthält Informationen über die aktuelle Ver- bindung: Dez. Bedeutung 0..4 1 minimale Sendebitrate 75bit/s 2 minimale Sendebitrate 1200bit/s 3 minimale Sendebitrate 300 bit/s 4 Reserviert 5 minimale Sendebitrate 1200 bit/s 6 minimale Sendebitrate 2400 bit/s ELSA MicroLink 56k basic...

  • Seite 57: S88 Bitorientierte Option

    0 Keine Verbindung mit MNP1..4 1 Verbindung mit MNP1..4 0 Keine Verbindung mit MNP5 1 Verbindung mit MNP5 0 Keine Verbindung mit V.42 1 Verbindung mit V.42 0 Keine Verbindung mit V.42bis 1 Verbindung mit V.42bis 4..7 0 Reserviert ELSA MicroLink 56k basic...

  • Seite 58: S89 Bitorientierte Option

    31 Telefonseitige Empfangs-Bitrate 40.000 bit/s (K56FLEX und V.90) 32 Telefonseitige Empfangs-Bitrate 41.333 bit/s (nur V.90) 33 Telefonseitige Empfangs-Bitrate 42.000 bit/s (nur K56FLEX) 34 Telefonseitige Empfangs-Bitrate 42.667 bit/s (nur V.90) 35 Telefonseitige Empfangs-Bitrate 44.000 bit/s (K56FLEX und V.90) ELSA MicroLink 56k basic...

  • Seite 59: Aktuelle Modulationsart

    5 V.22bis 6 V.32 7 V.32bis 8 Reserviert 9 V.34 10 K56FLEX 11 V.90 0 Reserviert 0 Vollduplex-Betrieb 1 Halbduplex-Betrieb 0 Modem-Betrieb 1 Fax-Betrieb 0 symmetrische Verbindung (Empfangsbitrate = Sendebitrate) 1 asymmetrische Verbindung (Empfangsbitrate = Sendebitrate) ELSA MicroLink 56k basic...

  • Seite 60: S93 Bitorientierte Option

    1 Anzeige der S-Register, hexadezimal 2 Anzeige der S-Register, binär 0 Meldung 'weiter mit beliebigem Zeichen...' ja 1 Meldung 'weiter mit beliebigem Zeichen...' nein 0 Anzeige der Meldungen im Klartext (deutsch) 1 Anzeige der Meldungen im Klartext (englisch) ELSA MicroLink 56k basic...

  • Seite 61: Zeitdifferenz Zwischen Klingelimpulsen

    0 CTS und XON/XOFF-Handshake falls kein AT+IFC (nur Class 1/2) 1 CTS und XON/XOFF-Handshake nach AT+IFC-Befehl (nur Class 1/2) 0 Fax-Betrieb nach V.33, V.17, V.29 und V.27ter möglich 1 Fax-Betrieb nach V.33, V.29 und V27ter möglich ELSA MicroLink 56k basic...

  • Seite 62: Voice-Betrieb

    Durch Eingabe von ATS229=64 schaltet das Modem selbständig auf Raumüberwachung. Diese Einstellung kann mit AT*W gespeichert oder in die Initialisierung Ihres Programms aufgenommen werden. Der Wert des Registers S229 wird durch die Eingabe des Befehls AT&F nicht zurückge- setzt. ELSA MicroLink 56k basic...

  • Seite 63: Beschreibung Der Rückmeldungen

    1 CONNECT 300 5 CONNECT 1200 10 CONNECT 2400 11 CONNECT 4800 12 CONNECT 7200 13 CONNECT 9600 14 CONNECT 12000 16 CONNECT 14400 21 CONNECT 300/REL 22 CONNECT 1200/REL 23 CONNECT 2400/REL 24 CONNECT 4800/REL ELSA MicroLink 56k basic...
  • Seite 64 154 CONNECT 40000 155 CONNECT 42000 156 CONNECT 44000 157 CONNECT 46000 158 CONNECT 48000 159 CONNECT 50000 160 CONNECT 52000 161 CONNECT 54000 162 CONNECT 56000 170 CONNECT 32000/REL 171 CONNECT 34000/REL 172 CONNECT 36000/REL ELSA MicroLink 56k basic...
  • Seite 65 Die Bezeichnungen in der Tabelle benennen die Funktion der Leitung (z.B. Sendedaten), bezogen auf die Datenendeinrichtung (Computer). Die Schnittstellenleitungen haben folgende Bedeutung: Rechner/Terminal betriebsbereit – DTR = Data Terminal Ready – Die Auswirkung dieser Steuerleitung auf das Modem wird durch den Befehl AT&D festgelegt. ELSA MicroLink 56k basic...
  • Seite 66 Ruf erkennt (siehe auch Befehl ATA). Ankommende Rufe werden nur erkannt, wenn die Steuerleitung DTR aktiv (ON) ist oder der Befehl AT&D0 eingegeben wurde. Verbindung – DCD = Data Carrier Detect – Dieser Modem-Ausgang wird normalerweise aktiv (ON), wenn das Modem eine gültige Verbindung hergestellt hat. ELSA MicroLink 56k basic...

  • Seite 67: Faxbefehlssätze

    Die Möglichkeit des gleichzeitigen Hard- und Software-Handshakes wird über Bit 6 des Registers S130 (siehe Seite 55) gesteuert. Adaptive-Answer-Funktion ELSA-Modems verfügen über die Möglichkeit, automatisch zwischen einem Fax- und ei- nem Datenanruf zu unterscheiden. Diese Adaptive-Answer-Funktion genannte Fähigkeit erfordert eine spezielle Initialisierung, die üblicherweise von der verwendeten Kommu- nikationssoftware vorgenommen wird.
