Weitergabe und Vervielfältigung dieses Handbuchs und die Verwertung seines Inhalts sowie der zum Produkt gehörenden Software sind nur mit schriftlicher Erlaubnis von ELSA gestattet. ELSA behält sich vor, die genannten Daten ohne Ankündigungen zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
ELSA-MicroLink Handbuch Weiterentwicklung aus. Es ist daher möglich, daß die gedruckte Dokumentation nicht immer auf dem neuesten Stand ist. Im ELSA LocalWeb (Rufnummern siehe Seite 97) können Sie sich jedoch jederzeit über aktuelle Änderungen informieren. Begriffliches Im weiteren Verlauf dieses Handbuchs wird generell für alle erwähnten Geräte der Ausdruck 'das Modem' benutzt.
Kurzbeschreibung Kurzbeschreibung Bei MicroLink 33.6TQV , MicroLink 28.8TQV und MicroLink 14.4TQ handelt es sich um Tischgeräte, die in einem flachen, stabilen Metallgehäuse untergebracht sind. Übertragungsarten MicroLink 33.6TQV , MicroLink 28.8TQV und MicroLink 14.4TQ unterstützen folgende Übertragungsarten und Geschwindigkeiten: Bell 103 300 bit/s duplex V.21...
Seite 8
Geschwindigkeits- Die Geschwindigkeitserkennung der Gegenstelle wird nach ITU-T V.100 und anpassung bei MicroLink 33.6TQV und MicroLink 28.8TQV zusätzlich nach ITU-T V.8 durchgeführt. Das bedeutet, daß zwischen den Modems jeweils die für beide größtmögliche Geschwindigkeit erzielt wird. Die Geschwindigkeitsanpassung kann auch abgeschaltet werden.

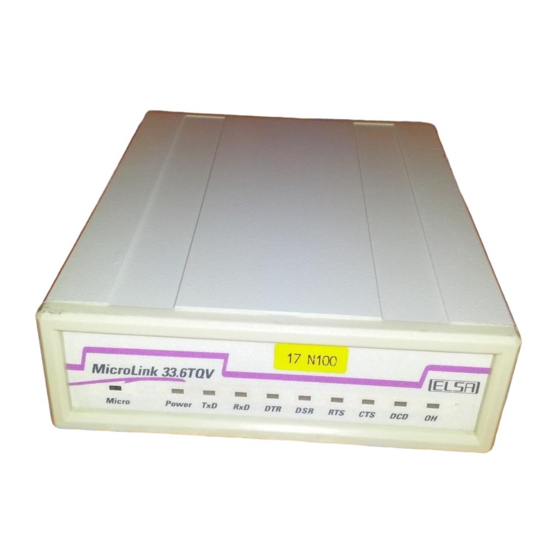

Inbetriebnahme Inbetriebnahme Die folgenden Abbildungen zeigen die Vorderansicht von MicroLink 14.4TQ , MicroLink 33.6TQV und MicroLink 28.8TQV sowie die Rückansicht der in diesem Handbuch beschriebenen Modems: Vorderansicht MicroLink 14.4TQ Vorderansicht MicroLink 28.8TQV MicroLink 28.8TQV Micro Power TxD Vorderansicht MicroLink 33.6TQV MicroLink 33.6TQV...
Windows 95 starten Starten Sie nach dem Anschluß Ihres Modems Ihren Rechner neu. Windows 95 meldet sich mit dem Fenster "Neue Hardwarekomponente gefunden", wobei das Modem als ELSA MicroLink erkannt wird. Wählen Sie Treiber auf Diskette des Hardware Herstellers aus, und klicken Sie anschließend auf OK.
AT%G1, Seite 30). Empfängt das Modem vom Rechner z.B. ein AT-Kommando mit 19.200 bit/s, stellt es auf der Telefonseite ebenfalls 19.200 bit/s ( MicroLink 33.6TQV , MicroLink 28.8TQV ) vollduplex ein. Haben Sie Ihr Terminalprogramm auf eine Geschwindigkeit eingestellt, die Ihr Modem telefonseitig nicht unterstützt (z.B.
AT%L3 : V.100 Geschwindigkeitsanpassung Mit diesem Befehl kann die Geschwindigkeitsanpassung beim Verbindungsaufbau kontrolliert werden. In der Standardeinstellung AT%L1 und bei AT%L3 verhalten sich MicroLink 33.6TQV , Micro- Link 28.8TQV und MicroLink 14.4TQ entsprechend der ITU-T-Empfehlung V.100. Modems, die nach dieser Empfehlung arbeiten, passen sich selbsttätig an die Übertragungsgeschwindigkeit der Gegenstelle an.
AT%M1 : V.8-Geschwindigkeitsanpassung aus Mit diesem Befehl kann die Geschwindigkeitsanpassung beim Verbindungsaufbau kontrolliert werden. In der Standardeinstellung AT%M0 verhalten sich MicroLink 33.6TQV und MicroLink 28.8TQV entsprechend der ITU-T-Empfehlung V.8. Modems, die nach dieser Empfehlung arbeiten, passen sich selbsttätig an die Übertragungsgeschwindigkeit der Gegenstelle an. Unterstützt die Gegenstelle kein V.8, paßt sich das Modem automatisch auf eine Geschwindigkeit nach V.100 an.
Bedienung des Modems 5.6 Register MicroLink 33.6TQV , MicroLink 28.8TQV und MicroLink 14.4TQ besitzen interne Register, mit denen Sie die Konfiguration des Modems beeinflussen können (siehe auch Befehl ATSn, Seite 38). Die Bedeutung der Register entnehmen Sie bitte der nachfolgenden Beschreibung. Beachten Sie bitte, daß...
1 = telefons. Bitrate wird über AT%B eingestellt AT%G1 0 =rechners. Bitrate unabhängig von CONNECT Bitrate AT\J0 1 = rechners. Bitrate abhängig von der CONNECT-Bitrate AT\J1 nur MicroLink 33.6TQV und MicroLink 28.8TQV nur MicroLink 33.6TQV Verzögerung zur Pufferentleerung Gültige Werte 0..255 Sekunden Standardwert 0 Sekunden AT&W oder AT*W...
Seite 62
0 = keine Fax-Verbindung 1 = Fax-Verbindung aufgebaut 0 = ITU-T 1 = Bell nur MicroLink 33.6TQV und MicroLink 28.8TQV nur MicroLink 33.6TQV Bitorientierte Option Register S88 kann nur gelesen werden. Es enthält Informationen über die aktuelle Verbindung: Dez.
5 = Modulationsart V.Fast Class 6 = Modulationsart V.34 symmetrische Bitraten 7 = Modulationsart V.34 asymmetrische Bitraten nur MicroLink 33.6TQV und MicroLink 28.8TQV nur MicroLink 33.6TQV Rechnerseitige Geschwindigkeit Der Registerinhalt von S93 wird mit den Befehlen AT&W oder AT*W im nichtflüchtigen Speicher ab- gelegt.
Zugangsberechtigungen zum Modem eingerichtet werden (siehe Seite 67). Der zugangsberechtigte Anwender muß sich durch die Eingabe des Supervisor-Passwortes ausweisen. Das werksseitig eingestellte Supervisor-Passwort heißt ELSA. Dieses standardmäßig vorgegebene Passwort kann mit dem Befehl AT$Y geändert werden (siehe Seite 66).
Eine Kurzübersicht der von den ELSA-MicroLink ® -Modems unterstützten Faxbefehle nach Class 2, Class 2.0 und Class 1 finden Sie auf dem ELSA- Webserver http://www.elsa.de. 5.9.2 Datenflußkontrolle im Faxbetrieb Die hier beschriebenen Modems sind standardmäßig so eingestellt, daß sie bei Verwendung der Faxbefehlssätze Class 1 und Class 2 gleichzeitig mit Hard- und Softwarehandshake gesteuert werden...
Eine detaillierte Beschreibung der Voice-Befehle finden Sie auf der CD im Lieferumfang des Modems, auf dem ELSA-Webserver http//:www.elsa.de oder im ELSA LocalWeb . Wenn Sie mit Ihrem MicroLink 33.6TQV bzw. MicroLink 28.8TQV ältere Sprachdateien abspielen und sich diese "kratzig und klirrend" anhören, kann dies daran liegen, daß die Sprachdateien mit einem älteren Verfahren aufgenommen wurden.
Bereich, in dem das Modem die rechnerseitige Bitrate automatisch erkennt? Das MicroLink 14.4TQ erkennt rechnerseitige Bitraten bis 57.600 bit/s. MicroLink 28.8TQV und MicroLink 33.6TQV erkennen rechnerseitige Bitraten bis 115.200 bit/s. Falls Ihre Modemkonfiguration verstellt ist, können Sie es mit dem Kommando AT&F in die Standardeinstellung zurücksetzen (auch wenn der Befehl u.U.
Seite 93
Handshake-Verfahren liegen. Um eine Datenkompression sinnvoll einzusetzen, sollte man normalerweise die rechnerseitige Geschwindigkeit höher einstellen als die telefonseitige (z.B. 57.600 bit/s für MicroLink 14.4TQ , 115.200 bit/s für MicroLink 28.8TQV und MicroLink 33.6TQV ). In diesem Fall ist jedoch unbedingt ein Handshake-Verfahren erforderlich, entweder Hardware- (RTS/CTS) oder Software-Handshake (XON/XOFF).
57.600 oder 115.200 bit/s steht einer schnellen Verbindung nichts mehr im Wege. WinFax Was ist beim Einsatz der Software WinFax Pro von Delrina zu beachten? Im Lieferumfang von WinFax PRO ist eine Testsoftware (DELTEST) enthalten, die ELSA - Modems als Class 1-Modems identifiziert. Da ELSA-MicroLink ®...
Gwinn optimierten COM-Treiber namens SIO.SYS und VSIO.SYS Abhilfe. Diese sind anstelle der Standard-COM-Treiber COM.SYS und VCOM.SYS in der CONFIG.SYS als Device einzutragen. Sie können diese Shareware-Treiber über das ELSA LocalWeb downloaden. Die gepackte Datei beinhaltet u.a. auch eine detaillierte Beschreibung zur Installation.
Die Ursache für CRC-Fehler liegt sehr häufig am falsch eingestellten Handshake-Verfahren. Sowohl im ® Modem wie auch in Telix muß dasselbe Handshake eingestellt sein. ELSA-MicroLink -Modems sind auf RTS/CTS-Handshake voreingestellt (AT\Q3). In der Telix-Version 3.22 ist das XON/XOFF- Handshake voreingestellt. Nehmen Sie in der Telix-Konfiguration ( A - o ) unter dem Menüpunkt 'Terminaleinstellungen' folgende Einträge vor:...
Sie können die Reparaturdauer positiv beeinflussen, indem Sie dem Gerät eine möglichst genaue Fehlerbeschreibung beilegen, so daß eine gezielte Fehlersuche möglich ist. Schicken Sie Ihr ELSA-Produkt direkt an die Service- Abteilung der ELSA AG. Ihr ISDN-Terminaladapter wurde mit einer Garantie von drei Jahren ELSA-Service ausgeliefert.
Anhang: Allgemeine Garantiebedingungen Allgemeine Garantiebedingungen Diese Garantie gewähren wir den Erwerbern von ELSA-Produkten nach Ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen: 1. Garantieumfang a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen Teilen. Sie wird in der Form geleistet, daß Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und...
Seite 100
Anhang: Allgemeine Garantiebedingungen f) wenn Schäden an der Bildröhre eines ELSA-Monitors festgestellt werden, die durch mechanische Belastungen (Verschiebung der Bildröhrenmaske durch Schockeinwirkung oder Beschädigungen des Glaskörpers), starke Magnet- felder in unmittelbarer Nähe (bunte Flecken auf dem Bildschirm), permanente Darstellung des gleichen Bildes (Einbrennen des Phosphors) hervorgerufen wurden.
→ → Modem, das sich selbsttätig an die Übertragungsgeschwindig- keit der Gegenstelle anpaßt. ELSA erhielt die erste Postzulassung für ein adaptives Modem und wendet ein optimiertes Verfahren entsprechend ITU-T V.100 an. Jedes seitdem von ELSA ausgelieferte Modem ist adaptiv nach V.100.
Sendepuffer, um in fehlerkorrigierenden Modems den Datendurchsatz zu optimieren. Die beiden wichtigsten Kontrollverfahren, auch Handshake genannt, sind die Hardwaresteuerung mit den Signalen RTS und CTS sowie ® die Softwaresteuerung mit den Zeichen XON und XOFF. ELSA- MicroLink Modems mit Fehlerkorrektur verfügen über beide Möglichkeiten der Datenflußkontrolle. Datenformat Damit bei einer →...
Seite 104
Modems beim Einsatz im öffentlichen Telefonnetz, da sie Datenverarbeitungsanlagen über weite Entfernungen schnell und kosten- günstig verbinden können. ELSA entwickelt und produziert Modems seit der Liberalisierung der Postbestimmungen im Jahre 1987. ELSA entwickelte das erste in Deutschland postzugelassene Modem mit drei Übertragungsge- schwindigkeiten (300, 1200 und 2400 bit/s) sowie das erste postzugelassene V.32-Hochgeschwindigkeitsmodem.
Seite 105
→ → bit/s halbduplex, 1200/75 bit/s und 75/1200 bit/s duplex; V.32 für 4800 bit/s und 9600 bit/s duplex; V.32bis für Geschwindigkeiten bis 14.400 bit/s duplex und V.34 für Geschwindigkeiten bis 33.600 bit/s duplex. Die ELSA- ® -Modems-Produktlinie deckt alle genannten Übertragungsver- MicroLink fahren ab.
