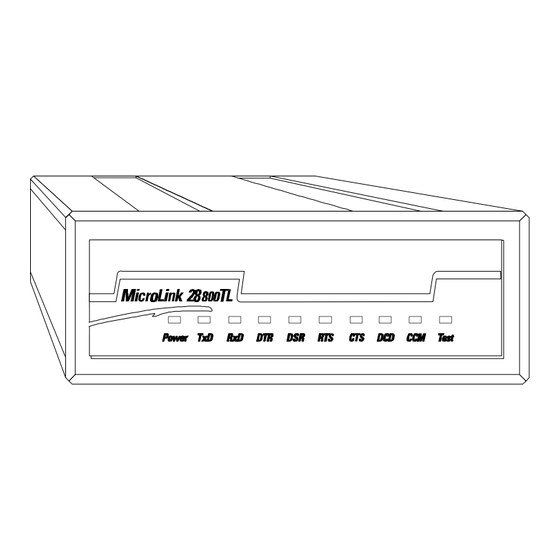

ELSA MicroLink 288ooTL Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Copyright © 1993-94 ELSA GmbH, Aachen (Germany)
Alle Angaben in diesem Handbuch sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht
als Zusicherung von Produkteigenschaften. ELSA haftet ausschließlich in dem Umfang, der in ihren Allgemeinen
Geschäftsbedingungen festgelegt ist.
Weitergabe und Vervielfältigung dieses Handbuchs und die Verwertung seines Inhalts sind nur mit schriftlicher
Erlaubnis von ELSA gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Warenzeichen
ELSA MicroLink ist ein eingetragenes Warenzeichen von ELSA.
IBM ist ein eingetragenes Warenzeichen von International Business Machines.
MNP ist ein eingetragenes Warenzeichen von Microcom.
Aachen, im Dezember 1997
Art.Nr. 00180/1297

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELSA MicroLink 288ooTL

Inhaltszusammenfassung für ELSA MicroLink 288ooTL

  • Seite 1 Copyright © 1993-94 ELSA GmbH, Aachen (Germany) Alle Angaben in diesem Handbuch sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. ELSA haftet ausschließlich in dem Umfang, der in ihren Allgemeinen Geschäftsbedingungen festgelegt ist. Weitergabe und Vervielfältigung dieses Handbuchs und die Verwertung seines Inhalts sind nur mit schriftlicher Erlaubnis von ELSA gestattet.

  • Seite 3: Inhaltsverzeichnis

    5.6.2 Register............................44 Beschreibung der Rückmeldungen....................59 V.24-Schnittstelle im AT-Modus.....................66 Bedienung im V.25bis-Modus .......................69 Allgemeines ............................69 Befehle und Rückmeldungen ......................70 Anhang Kurzübersicht..........................71 Fehlerkorrektur ..........................75 Technische Daten ..........................77 Glossar ............................79 Garantiebedingungen........................85 Stichwortverzeichnis ........................88 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 4 Inhalt MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 5: Rat Und Hilfe

    Sie genau die Schritte dorthin. Sofern Ihnen das Programm MODEMTST.EXE vorliegt, testen Sie bitte Ihr MicroLink-Modem damit. Die aktuelle Version von MODEMTST kann über die Support-Mailbox ELSA ONLINE abgerufen werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 6 -Modems zeichnen sich u.a. durch stetige Weiterentwick- diesem Handbuch lung aus. Es ist daher möglich, daß die gedruckte Dokumentation nicht immer auf dem neuesten Stand ist. In der Support-Mailbox ELSA ONLINE (Rufnummern siehe Seite 5) können Sie sich jedoch jederzeit über aktuelle Änderungen informieren.

  • Seite 7: Kurzbeschreibung

    MicroLink 288ooTL MicroLink 24oooTL dokumentiert. Tischgerät Bei MicroLink 288ooTL und MicroLink 24oooTL handelt es sich um Tisch-geräte, die in einem flachen, stabilen Metallgehäuse untergebracht sind. Wegen ihrer kleinen Abmessung finden diese Modems auf jedem Schreibtisch Platz. Übertragungsarten MicroLink 288ooTL und MicroLink 24oooTL unterstützen folgende Übertragungsarten...
  • Seite 8 Begriffliches Im weiteren Verlauf dieses Handbuchs wird generell für alle erwähnten Geräte der Ausdruck 'das Modem' benutzt. Korrekt wäre eigentlich 'der Modem' (MOdulator/DEModulator), umgangssprachlich durchgesetzt hat sich jedoch 'das Modem'. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 9: Postalisches

    ATDT0, ATD> oder ATD&). Ein Wahlvorgang gilt als erfolgloser Versuch, wenn kein Antwortton erkannt wurde. Es stehen zwei Varianten der Wahlverzögerung zur Verfügung, die über das Register S31 (siehe Seite 51) ausgewählt werden können: MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 10 Rücksetzen des Durch einen Wahlversuch, bei dem ein Antwortton erkannt wurde, oder Zählers durch Aus- und Wiedereinschalten des Modems wird der Zähler für die erfolglosen Wahlversuche auf Null zurückgesetzt. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 11: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Die folgenden Abbildungen zeigen die Vorderansicht von MicroLink 288ooTL und die Rückansicht von MicroLink 24oooTL bzw. MicroLink 288ooTL: Vorderansicht Die Leuchtdioden (LEDs) lassen den Zustand der Schnittstellenleitungen bzw. den Zustand des Modems (Test) erkennen (siehe Kapitel 5.8, 66). Die CCM-Leuchtdiode (correction and compression mode) leuchtet bei einer fehlergesicherten Verbindung mit Datenkompression rot, ansonsten grün.
  • Seite 12 Schalten Sie das Modem mit dem Schalter an der Rückseite des Modems einschalten ein. Nach dem Einschalten führt das Modem einen Selbsttest durch. Die Test-LED (Leuchtdiode) blinkt kurz auf und erlischt dann wieder. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 13 Terminalbetrieb steht, geben Sie auf der Tastatur die aufrufen Zeichenfolge AT<CR> ein. Wird diese Zeichenfolge vom Modem geechot (d.h. auf dem Bildschirm ausgegeben) und mit OK beantwortet, ist das Modem betriebsbereit. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 14 Inbetriebnahme MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 15: Bedienung Im At-Modus

    Datenstation besteht: Das Modem ist 'online'. Dies ist sowohl nach erfolgreichem Verbindungsaufbau (abgehende Wahl) als auch nach Annahme eines Anrufes (ankommender Ruf) der Fall. In dieser Phase kann zwischen zwei miteinander verbundenen Datenstationen ein Datenaus- tausch (Datenübertragung) stattfinden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 16: Escape-Kommando

    CONNECT-Meldung wieder zurück in die Onlinephase. Diese CONNECT-Meldung kann mit dem Befehl AT*Q1 unterdrückt werden (siehe Seite 35). Escape Prompt Delay Die Zeitspanne von einer Sekunde kann im Register S12 (siehe Seite 47) geändert werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 17: Befehlspräfix At

    1 Startbit, 7 Datenbits, gerade Parität, 1 oder 2 Stopbits 1 Startbit, 7 Datenbits, ungerade Parität, 1 oder 2 Stopbits 1 Startbit, 8 Datenbits, keine Parität, 1 oder 2 Stopbits Das Modem stellt sich auf '1 Stopbit' ein. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 18: Kommandozeilenpuffer

    Ist das Ende des Kommandozeilenpuffers erreicht, so ist keine weitere Befehlseingabe mehr möglich. Die Kommandozeile kann nur noch mit Backspace <BS> (und einem weiteren beliebigen Zeichen) editiert oder mit <CR> ausgeführt werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 19 Folgende Befehle können nur an letzter Stelle einer Kommandozeile stehen (d.h. nachfolgende Kommandos werden nicht ausgeführt): ATD (Wählkommando), ATA (Rufannahme), ATZ (Initialisierungskommando), ATO (Wechsel in den Online-Zustand), ATH (Verbindungsabbruch), wenn dieser Befehl online eingegeben wurde, AT\P und AT&Z (Telefonnummern speichern). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 20: Verbindungsaufbau

    Frequenzwahl: AT DT > W 123456 bei Amtsholung mit Erdtaste AT DT & W 123456 bei Amtsholung mit Flashtaste AT DT 0 W 123456 bei Amtsholung mit Ziffer 0 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 21 (siehe auch Befehl ATX, Seite 41) Wahlsonder- Einzelheiten zu Sonderzeichen, die in den Wählstring eingefügt werden zeichen können (z.B. zur Amtsholung), finden Sie in der Beschreibung des Wahl- befehls ATD, Seite 24). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 22: Beschreibung Der At-Befehle

    ATA<CR> des einen Teilnehmers und darauffolgendem ATD<CR> des anderen Teilnehmers. Auf welcher Seite welcher Befehl eingegeben wird, muß ebenfalls vorher vereinbart werden. Übertragungsart nach ITU-T oder Bell * ATB0 : Modem folgt den ITU-T-Empfehlungen V.21/V.22bis MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 23: Telefonseitige Geschwindigkeit

    * AT%B28800 28.800 bit/s ( Der Befehl AT%B dient zur Einstellung der gewünschten Übertragungsgeschwindigkeit auf der Telefonseite, sofern diese nicht durch die rechnerseitige Bitrate bestimmt wird (siehe Befehl AT%G0, Seite 29). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 24: Bedeutung Von Dcd

    Ziffern 0..9 und bei Frequenzwahl zusätzlich aus den Zeichen A..D, * und # bestehen. Die maximale Länge für den gesamten Wählstring beträgt 64 Zeichen. Folgende Sonderzeichen können eingefügt werden: MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 25 Beispiel: Per Telefon wird ein Modem angewählt. Sobald das ferne Modem einen Antwortton sendet, kann ein Modem, das sich am gleichen TAE6-NF/F-Anschluß befindet wie der Telefonapparat, mit dem Befehl ATD<CR> die Leitung übernehmen. (Vergleiche auch Befehl ATA, Seite 22). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 26: Automatische Wahl Mit Dtr

    Nach einem manuellen Verbindungsaufbau (per Telefonapparat) schaltet sich das Modem bei der Einstellung AT:D1 durch einen Wechsel der Steuerleitung DTR von OFF nach ON an die Leitung. In der Standardeinstellung AT:D0 schaltet sich das Modem in diesem Fall nicht an die Leitung. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 27 DSR folgt Antwortton CTS immer ON DCD OFF bei Abbruch DSR folgt Antwortton CTS immer ON DCD OFF bei Abbruch DSR folgt Antwortton CTS immer ON DCD OFF bei Abbruch MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 28: Standardkonfiguration Laden

    Auslieferzustand versetzt. Wenn eine Verbindung besteht, wird dieses Kommando nicht ausgeführt. Anzeige der gespeicherten Telefonnummer AT\F Mit diesem Befehl werden die mit dem Befehl AT\P bzw. AT&Z gespeicherten Telefonnummern (siehe Seite 35 und 43) von Position 0..9 aufgelistet. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 29: Rufton Und Guardton Einstellen

    Wenn sich das Modem nach einem Escape-Kommando (siehe Kapitel 5.2) oder einem Wechsel von DTR von ON nach OFF mit vorausgegangenem AT&D1 (siehe Seite 26) im Kommandomodus befindet, kann mit diesem Kommando eine bestehende Verbindung abgebrochen werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 30: Versionsnummern Ausgeben

    Mit ATI4 wird die aktuelle Modem-Konfiguration ausgegeben, wobei auch Befehle angezeigt werden, die nur für den Standleitungsbetrieb (AT&L) und die synchrone Betriebsart (AT&M, AT&R und AT&X) von Bedeutung sind. Diese Befehle sind im Handbuch nicht dokumentiert, da sie von MicroLink 288ooTL und MicroLink 24oooTL nicht unterstützt werden.
  • Seite 31 Modem geht in Kommandomodus, sendet kein Break an fernes System Modem löscht Sendepuffer, sendet Break an fernes System Modem sendet Break sofort an fernes System; kein Datenverlust Modem fügt Break in den Datenstrom ein; kein Datenverlust MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 32: Lautstärke Einstellen

    AT%L3 : V.100 Geschwindigkeitsanpassung Mit diesem Befehl kann die Geschwindigkeitsanpassung beim Verbindungsaufbau kontrolliert werden. In der Standardeinstellung AT%L1 bzw. bei AT%L3 verhalten sich MicroLink 288ooTL und Micro-Link 24oooTL entsprechend der ITU-T-Empfehlung V.100. Modems, die nach dieser Empfehlung arbeiten, passen sich selbsttätig an die Übertragungsgeschwindigkeit der Gegenstelle an.

  • Seite 33: Auswahl Fehlerkorrekturverfahren

    Verbindung mit MNP oder auch mit V.42 aufzubauen, wird durch den Befehl AT-J bestimmt (siehe Seite 31). Bei der Einstellung AT\N4 versucht das Modem, eine fehlergesicherte Verbindung mit V.42 aufzubauen. Ist dies nicht möglich, wird die Verbindung abgebrochen. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 34 AT \ N4 keine keine keine keine V.42 V.42 V.42 V.42 AT \ N5 normal normal keine nor- V.42 V.42 V.42 V.42 AT \ N6 keine keine V.42 V.42 V.42 V.42 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 35: Zurück In Den Online-Zustand

    Rückmeldung nach Rückkehr in Onlinephase * AT*Q0 : CONNECT-Meldung nach ungültiger Escape-Sequenz AT*Q1 : Keine CONNECT-Meldung nach ungültiger Escape-Sequenz Mit diesem Befehl kann die CONNECT-Meldung nach einem ungültigen Escape-Kommando (siehe Kapitel 5.2) unterdrückt werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 36: Rückmeldungen Unterdrücken

    Mit diesem Befehl werden die aktuellen Inhalte der S-Register in zwei Spalten dezimal und hexadezimal aufgelistet. Setzen und Lesen der internen Register ATSn=x : setzt Register n auf den Wert x ATSn? : liest den Wert von Register n MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 37: Bedeutung Von Dsr

    Über den Befehl AT&T6 wird eine ferne digitale Schleife aktiviert (sofern das ferne Modem auf AT&T4 konfiguriert ist). In diesem Zustand überträgt das ferne Modem empfangene Zeichen nicht an den Host, sondern sendet sie direkt zurück. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 38: Rückmeldungen In Kurzform/Klartext

    Anzeige Firmware-Version AT%V Mit diesem Befehl kann die Firmware-Version des Modems auf dem Bildschirm ausgegeben werden. Dieser Befehl entspricht dem Befehl ATI3 (siehe Seite 30). &V Anzeige Konfigurationsprofile MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 39 Mit diesem Befehl werden das aktuelle und die beiden gespeicherten Konfigurationsprofile 0 und 1 (siehe auch Befehle AT&W und AT*W, Seiten 40 und 41) des Modems auf dem Bildschirm ausgegeben. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 40: Connect Bei Fehlerfreien Verbindungen

    AT&W0 : Konfigurationsprofil 0 speichern AT&W1 : Konfigurationsprofil 1 speichern Mit diesem Befehl kann die aktuelle Konfiguration des Modems unter zwei verschiedenen Profilen (0 und 1) im nichtflüchtigen Speicher des Modems abgelegt werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 41: Behandlung Von Freizeichen/Besetztzeichen

    BUSY ausgibt oder ob das Besetztzeichen ignoriert wird und der Wahlversuch mit NO CARRIER abgebrochen wird. HINWEIS: Bei der Einstellung ATX0 wird unabhängig von der Geschwindigkeit und der Art der Verbindung (mit/ohne Fehlerkorrektur-/Datenkompressionsverfahren) lediglich die Meldung 'CONNECT' bzw. '1' ausgegeben. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 42: Behandlung Von Xon/Xoff

    ATZ0 : Konfigurationsprofil 0 laden ATZ1 : Konfigurationsprofil 1 laden Falls eine Verbindung besteht, wird diese unterbrochen. Anschließend werden die Parametereinstellungen (Konfigurationsprofil 0 oder 1) aus dem nichtflüchtigen Speicher des Modems geladen. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 43 Modems erhalten. Mit dem Befehl AT&Zm wird die an Position m gespeicherte Telefonnummer gelöscht. Für n gelten die gleichen Bemerkungen wie auf Seite 25. Die mit dem Befehl AT&Z gespeicherten Telefon-nummern können mit dem Befehl AT\P überschrieben werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 44: Register

    Verbindungsaufbau wird jedoch nicht abgebrochen, wenn Bit 6 des Registers S14 auf 1 gesetzt ist (Standardwert = 0). Bei dieser Einstellung ist es möglich, daß der angeschlossene Rechner während des Verbindungsaufbaus Zeichen zum Modem sendet (siehe Seite 47). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 45: Klingelimpulszähler

    In Register S4 kann das Zeichen für <LF> umdefiniert werden. Backspace-Zeichen Gültige Werte 0..32, 127 dezimal Standardwert 8 (Backspace) Sichern im nichtflüchtigen Speicher AT*W In Register S5 kann das Zeichen für <BS> umdefiniert werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 46: Warten Vor Blindwahl

    In Register S7 wird die Zeit eingestellt, die das Modem nach der Wahl auf den Träger wartet. Pausenlänge von ',' Gültige Werte 0..8 Sekunden Standardwert 2 Sekunden Sichern im nichtflüchtigen Speicher AT*W In Register S8 wird die Länge des Pausenzeichens ',' (siehe Seite 25) festgelegt. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 47: Wählgeschwindigkeit Bei Frequenzwahl

    1 = Rückmeldungen aus ATQ1 0 = Rückmeldungen in Kurzform ATV0 1 = Rückmeldungen in Klartext ATV1 0 = Normaler Betrieb AT-H0 1 = Dumb-Modus AT-H1 0 = Frequenzwahl 1 = Impulswahl MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 48 1 = DCD-Signal zeigt vorhandenen Träger an AT&C1 6..7 keine Bedeutung bitorientierte Option Der Registerinhalt von S22 wird mit den Befehlen AT&W oder AT*W im nichtflüchtigen Speicher abgelegt. Die einzelnen Bits haben folgende Bedeutung: Dez. Bedeutung MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 49: Dtr-Verzögerung

    In Register S25 kann die Zeit eingestellt werden, die ein Wechsel von DTR mindestens dauern muß, um eine Wirkung zu haben. Davon sind die mit den Befehlen &Dn und $Dn eingestellten Verhaltensweisen betroffen. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 50 3 = V.100 Geschwindigkeitsanpassung ein AT%L3 reserviert 0 = Bitratentoleranz: -2,5% + 1,0% 1 = Bitratentoleranz: - 2,5% + 2,3% 0 = Automatische Neusynchronisation aus AT%E0 1 = Automatische Neusynchronisation an AT%E1 reserviert MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 51 2 = Guardton 1800 Hz, Rufton ein AT&G2 4 = kein Guardton, Rufton aus AT&G4 5 = Guardton 550 Hz, Rufton aus AT&G5 6 = Guardton 1800 Hz, Rufton aus AT&G6 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 52 7 = telefons. Geschwindigkeit 4800 bit/s AT%B4800 8 = telefons. Geschwindigkeit 7200 bit/s AT%B7200 9 = telefons. Geschwindigkeit 9600 bit/s AT%B9600 10 = telefons. Geschwindigkeit 12.000 bit/s AT%B12000 11 = telefons. Geschwindigkeit 14.400 bit/s AT%B14400 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 53 AT-J1 3..4 reserviert 5..7 0 = Break-Kontrolle AT\K0 1 = Break-Kontrolle AT\K1 2 = Break-Kontrolle AT\K2 3 = Break-Kontrolle AT\K3 4 = Break-Kontrolle AT\K4 5 = Break-Kontrolle AT\K5 bitorientierte Option MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 54: Erläuterungen Zum Verbindungsabbruch

    2 = DCD nur beim Verbindungsabbruch nicht aktiv AT&C2 4..7 reserviert Erläuterungen zum Verbindungsabbruch Register S86 kann nur gelesen werden. Der Wert von S86 erläutert die Ursache des letzten Verbindungsabbruchs: MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 55 V.FC Handshake-Signal fehlerhaft: (P2) V.FC Handshake-Signal fehlerhaft: (PN) V.FC Handshake-Signal fehlerhaft: (Probesignal) V.FC Handshake-Signal fehlerhaft: (Ratesequence) V.FC Handshake-Signal fehlerhaft: (S-Sbar) V.FC Handshake-Signal fehlerhaft: (ID) V.FC Handshake-Signal fehlerhaft: (Negotiation) Verhandlungsfehler sonstige Handshake-Fehler V.FC MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 56: Rechnerseitige Geschwindigkeit

    1 = Verbindung mit MNP5 0 = keine Verbindung mit V.42 1 = Verbindung mit V.42 0 = keine Verbindung mit V.42bis 1 = Verbindung mit V.42bis 4..7 keine Bedeutung Rechnerseitige Geschwindigkeit MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 57 0 = AT-Modus 1 = V.25bis asynchron reserviert CNXc-Meldung einschalten (im V.25bis-Modus, siehe Seite 69) CNXc-Meldung ausschalten (im V.25bis-Modus) 0 = ASCII 1 = EBCDIC reserviert 5..6 keine Bedeutung reserviert MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 58: Zeitdifferenz Zwischen Klingelimpulsen

    5 Sekunden muß in der Regel nicht verändert werden. Werden in einem Postnetz jedoch Klingelimpulse in größeren Zeitabständen gesendet, kann durch eine Vergrößerung der maximalen Zeitdifferenz in Register S99 verhindert werden, daß der Klingelimpulszähler (siehe Register S1) nach jedem Klingelzeichen auf Null zurückgesetzt wird. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 59: Beschreibung Der Rückmeldungen

    Die CONNECT-Meldungen, d.h. die Rückmeldungen über einen erfolgreichen Verbindungsaufbau, werden durch die Befehle AT-M, AT\V und ATX, (siehe Seiten 33, 40 und 41) beeinflußt. Die nachstehende Tabelle gibt eine Übersicht aller möglichen CONNECT-Meldungen. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 60 CONNECT 12000/REL duplex mit MNP oder CONNECT 14400/REL Übertragungsgeschwin CONNECT 16800/REL -digkeit 1200..28.800 CONNECT 19200/REL bit/s duplex mit MNP CONNECT 21600/REL oder mit V.42(bis) CONNECT 24000/REL CONNECT 26400/REL CONNECT 28800/REL MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 61 CONNECT 2400/REL- CONNECT 4800/REL- Übertragungsgeschwin CONNECT 7200/REL- -digkeit 300..28.800 bit/s duplex mit MNP CONNECT 9600/REL- CONNECT 12000/REL- CONNECT 14400/REL- CONNECT 16800/REL- CONNECT 19200/REL- CONNECT 21600/REL- CONNECT 24000/REL- CONNECT 26400/REL- CONNECT 28800/REL- MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 62 CONNECT 4800/MNP CONNECT 7200/MNP Übertragungsgeschwin CONNECT 9600/MNP^ -digkeit 300..28.800 CONNECT 12000/MNP bit/s duplex mit MNP CONNECT 14400/MNP Klasse 1..4 CONNECT 16800/MNP CONNECT 19200/MNP CONNECT 21600/MNP CONNECT 24000/MNP CONNECT 26400/MNP CONNECT 28800/MNP MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 63 CONNECT 2400/LAPM CONNECT 4800/LAPM CONNECT 7200/LAPM CONNECT 9600/LAPM CONNECT 12000/LAPM Übertragungsgeschwin CONNECT 14000/LAPM -digkeit 300..28.800 CONNECT 16800/LAPM bit/s duplex mit V.42 CONNECT 19200/LAPM CONNECT 21600/LAPM CONNECT 24000/LAPM CONNECT 26400/LAPM CONNECT 28800/LAPM MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 64 CONNECT 28800/REL unabhängig von Ge- CONNECT schwindigkeit ohne MNP bzw. V.42 unabhängig von Ge- CONNECT MNP schwindigkeit mit MNP Klasse 1..4 unabhängig von Ge- CONNECT MNP5 schwindigkeit mit MNP Klasse 5 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 65 V.42 unabhängig von Ge- CONNECT LAPM/V42BIS schwindigkeit mit V.42bis Der Befehl AT-M1 hat keine Auswirkungen auf die Kurzformen der Rückmeldungen. Diese entsprechen also den Rückmeldungen bei der Einstellung AT-M0. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 66: V.24-Schnittstelle Im At-Modus

    (siehe Seite 36) festgelegt. Betriebsbereitschaft DSR = Data Set Ready Diese Meldeleitung ist normalerweise immer aktiv (ON), wird aber durch die Befehle AT\D (siehe Seite 27) und AT&S (siehe Seite 37) beeinflußt. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 67 DCD = Data Carrier Detect Dieser Modem-Ausgang wird normalerweise aktiv (ON), wenn das Modem ein Trägersignal während einer bestehenden Verbindung erkennt. Er wird durch den Befehl AT&C (siehe Seite 24) beeinflußt. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 68 Bedienung im AT-Modus MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 69: Bedienung Im V.25Bis-Modus

    Die Einstellung des V.25bis-Modus bleibt nach dem Ausschalten nur Kommandomodus erhalten, wenn dies im nichtflüchtigen Speicher gesichert wird. Danach kann die AT-Betriebsart wieder über den Befehl ATM oder das Register S94 ausgewählt werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 70: Befehle Und Rückmeldungen

    Rückmeldung Zeichenformat Erfolgloser Verbindungsaufbau CFIzz Erfolgreicher Verbindungsaufbau CNXc Ankommender Ruf Ungültigkeitsmeldung Gültigkeitsmeldung Im einzelnen können die Befehle und Rückmeldungen über die Support-Mailbox ELSA ONLINE (Rufnummern siehe Seite 5) abgerufen werden. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 71: Anhang

    Modem schaltet sich an Leitung bei DTR OFF→ ON DSR und CTS immer an DSR folgt Antwortton und CTS immer an DSR immer an und CTS folgt DCD DSR folgt Antwortton und CTS folgt DCD MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 72 V.100 Geschwindigkeitsanpassung Lautsprecher immer aus Lautsprecher an bei Wahl und Warten auf Antwortton Lautsprecher immer an Lautsprecher an bei Warten auf Antwortton Klartext-CONNECT-Meldungen abhängig von \V Klartext-CONNECT-Meldungen unabhängig von \V MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 73 Ferne digitale Schleife wird nicht akzeptiert &T6 Ferne digitale Schleife Inaktivitätstimer (n = 0..255; Standardwert = 0) Rückmeldungen in Kurzform als Ziffer Rückmeldungen im Klartext Wechsel in V.25bis-Modus Anzeige Firmware-Version &V Anzeige Konfigurationsprofile MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 74 Warten auf Freizeichen / Besetztzeichen auswerten XON/XOFF-Zeichen werden nicht übertragen XON/XOFF-Zeichen werden übertragen &Y0 Zeiger auf Konfigurationsprofil 0 setzen &Y1 Zeiger auf Konfigurationsprofil 1 setzen Konfigurationsprofil 0 laden Konfigurationsprofil 1 laden &Zn Telefonnummer speichern MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 75: Fehlerkorrektur

    â â â â â â â V.42 â â â â â â MNP 5 â â â â â â MNP4 physikalisch Physikalische Verbindung. Bei \N0 im Normal-Modus. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 76 Anhang MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 77: Technische Daten

    850 mA typ. Leistungsbedarf ca. 8 VA typ. Ausführung und Metallgehäuse Maße 108 x 38 x 200 mm (B x H x T) Umgebungsbe- Temperatur 5..40°C dingungen Luftfeuchtigkeit 0..80%, nicht kondensierend MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 78 Anhang MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 79: Glossar

    So heißt ein Modem, das sich selbsttätig an die Übertragungsgeschwindigkeit der Gegenstelle anpaßt. ELSA erhielt die erste Postzulassung für ein adaptives Modem und wendet ein optimiertes Verfahren entsprechend ITU-T V.100 an. Jedes seitdem von ELSA ausgelieferte Modem ist adaptiv nach V.100.
  • Seite 80 Union (ITU) befaßt sich mit der Standardisierung der Daten- und → → Fernsprechdienste. Die ITU-T-Empfehlungen der V.-Serie behandeln u.a. die Datenübertragung im Telefonnetz. ITU-T ist die Nachfolgeorganisation des CCITT (Comité Consultatif International Télégraphique et Téléphonique). MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 81 über die Support-Mailbox ELSA ONLINE ständig aktuelle Produktinformationen, Anwendungsbeispiele und Anwenderprogramme erhalten. Die jeweils neueste Version der Software der ONLINE-Editon liegt z.B. in der Support-Mailbox ELSA ONLINE ständig zum Download bereit. Durch die Rausch- und Verzerrungseigenschaften des Telefonnetzes können traditionelle Modems keine perfekte, fehlerfreie Übertragung gewährleisten.
  • Seite 82 V.22bis für 1200 bit/s und 2400 bit/s duplex; V.23 für 1200 bit/s halbduplex, 1200/75 bit/s und 75/1200 bit/s duplex; V.32 für 4800 bit/s und 9600 bit/s duplex; V.32bis für 4800, 7200, 9600, 12000 und 14.400 bit/s duplex. Die ELSA-Modem- Produktlinie deckt alle genannten Übertragungsverfahren ab.
  • Seite 83 Übertragung von mehreren Dateien im Batch-Betrieb oder die Wiederaufnahme abgebrochener Übertragungen zu einem späteren Zeitpunkt. Besonders geeignet ist Zmodem für Übertragungen über Satellitenleitungen oder Netze mit Paketvermittlung → → (z.B. DATEX-P). Zmodem wird von dem Kommunikationsprogramm Telix unterstützt. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 84 Anhang MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...

  • Seite 85: Garantiebedingungen

    Anhang Garantiebedingungen Diese Garantie gewähren wir den Erwerbern von ELSA-Produkten, denen eine Garantiekarte beiliegt, nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen: 1. Garantieumfang a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen Teilen. Sie wird in der Form geleistet, daß...
  • Seite 86 Anhang f) wenn der Garantieanspruch nicht gemäß Ziffer 3a) gemeldet worden ist. MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 87 Kaufpreis u.ä.) den Zeitpunkt nachweist, zu welchem ihm das Gerät von dem autorisierten ELSA Fachhändler als Verkäufer ausgehändigt worden ist. Der Beleg muß Namen und Anschrift des Verkäufers, die Gerätebezeichnung und dessen Seriennummer enthalten. Für die Ausstellung einer neuen Garantiekarte sind wir berechtigt, eine dem Aufwand entsprechende Gebühr zu erheben.

  • Seite 88: F Stichwortverzeichnis

    Anhang Stichwortverzeichnis MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 89 Rufannahme ......19; 26; 44; 48 Escape-Zeichen ..........16 Rufnummer ..........6 fehlerfreie Verbindungen......40 Rufton..........29; 51 Fehlerkorrektur ....24; 52; 55; 73; 82 Schnittstelle.......... 31; 36 Fehlerkorrekturverfahren ......33 Sonderzeichen....21; 24; 25; 35; 43 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
  • Seite 90 Wahlversuche..........10 Übertragungsphase ....15; 16; 33; 45 Wahlverzögerung ........10 Übertragungsprotokoll .......82 Xmodem ............82 Upload ..........79; 82 XON/XOFF ......... 36; 42 V.100 ......... 8; 17; 25; 32 Zmodem..........82; 83 V.21............23 MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH...
