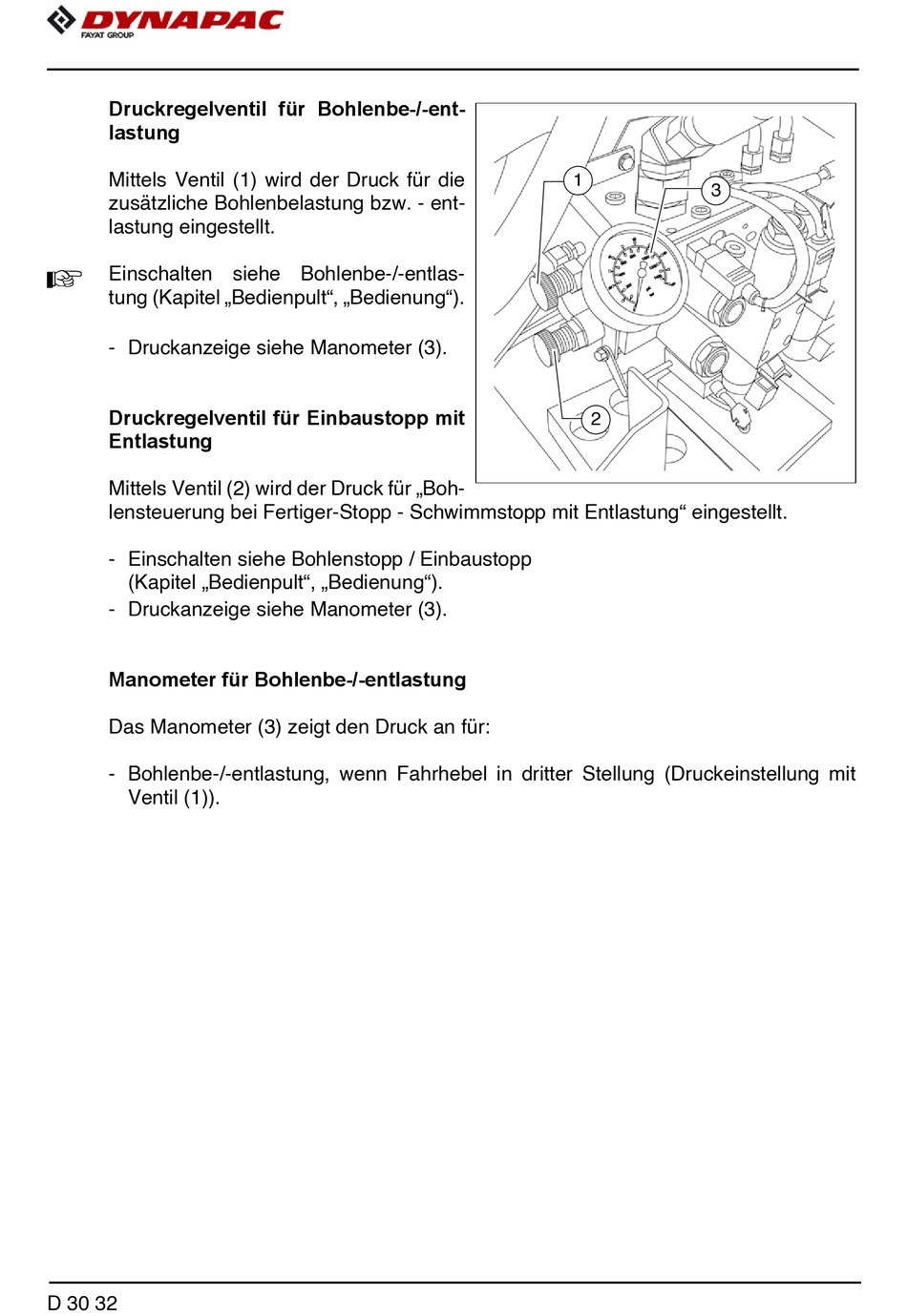

Druckregelventil für Bohlenbe-/-ent-
lastung
Mittels Ventil (1) wird der Druck für die
zusätzliche Bohlenbelastung bzw. - ent-
lastung eingestellt.
Einschalten siehe Bohlenbe-/-entlas-
A
tung (Kapitel „Bedienpult", „Bedienung").
- Druckanzeige siehe Manometer (3).
Druckregelventil für Einbaustopp mit
Entlastung
Mittels Ventil (2) wird der Druck für „Boh-
lensteuerung bei Fertiger-Stopp - Schwimmstopp mit Entlastung" eingestellt.
- Einschalten siehe Bohlenstopp / Einbaustopp
(Kapitel „Bedienpult", „Bedienung").
- Druckanzeige siehe Manometer (3).
Manometer für Bohlenbe-/-entlastung
Das Manometer (3) zeigt den Druck an für:
- Bohlenbe-/-entlastung, wenn Fahrhebel in dritter Stellung (Druckeinstellung mit
Ventil (1)).
D 30 32
1
3
2
