Dynapac CA512 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CA512
  6. Bedienungsanleitung

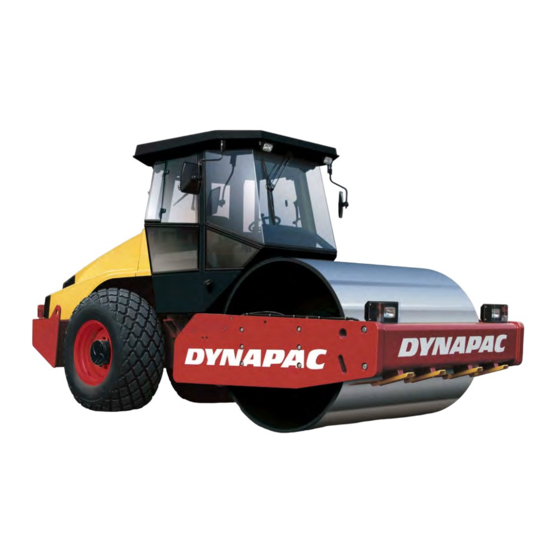

Dynapac CA512 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CA512:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungshandbuch
Bedienungshandbuch
ICA512-4DE1.pdf
ICA512-4DE1.pdf
Fahrbetrieb & Wartung
Fahrbetrieb & Wartung
Cummins QSB 6.7C
Cummins QSB 6.7C
10000120x0A000001 -
10000120x0A000001 -
Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen
Vibrationswalze
Vibrationswalze
CA512
CA512
Motor
Motor
Seriennummer
Seriennummer
*70X21171* -
*70X21171* -
Recht auf Änderung vorbehalten.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden
Gedruckt in Schweden

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CA512

Inhaltszusammenfassung für Dynapac CA512

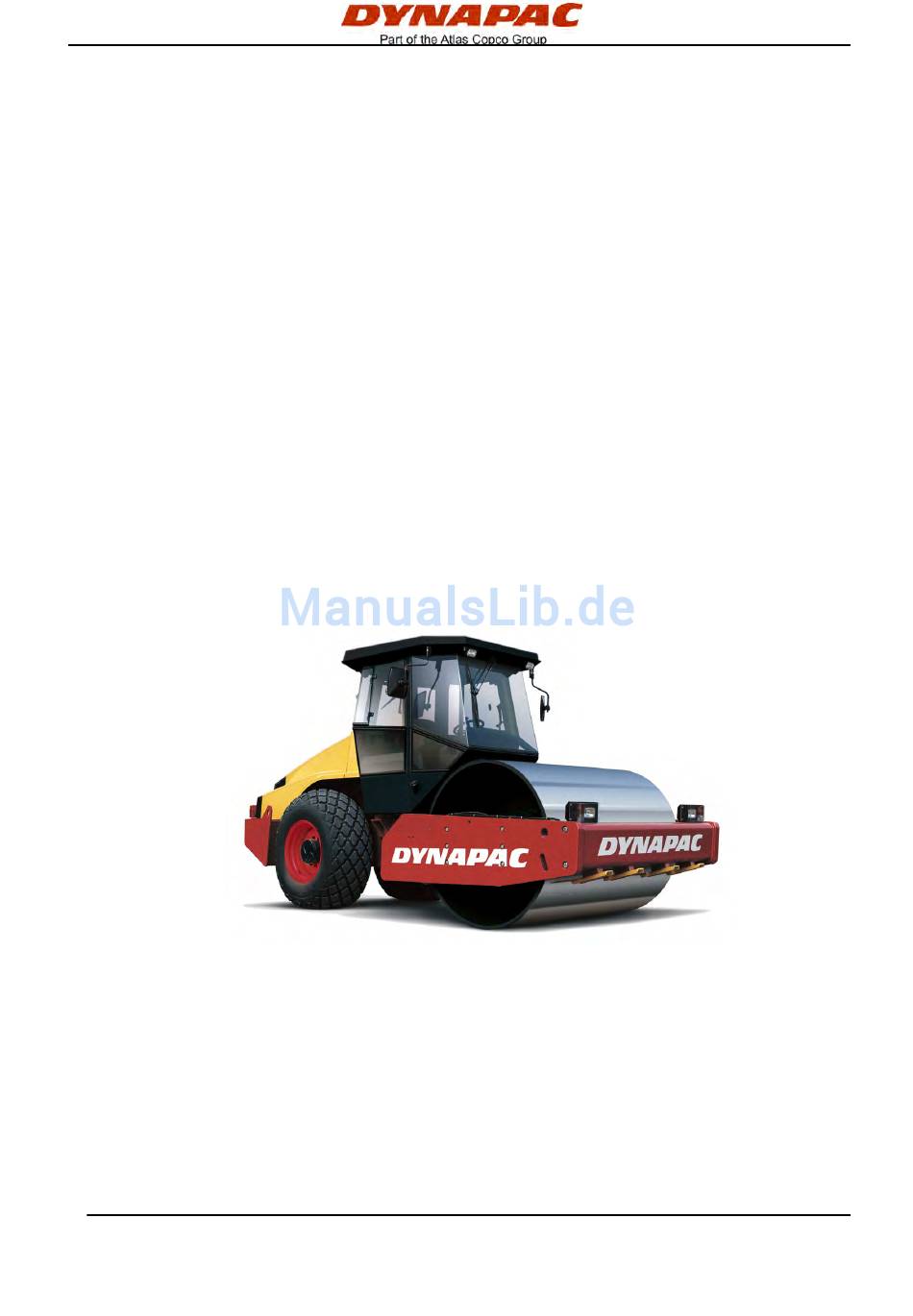

  • Seite 1 Bedienungshandbuch Bedienungshandbuch ICA512-4DE1.pdf ICA512-4DE1.pdf Fahrbetrieb & Wartung Fahrbetrieb & Wartung Vibrationswalze Vibrationswalze CA512 CA512 Motor Motor Cummins QSB 6.7C Cummins QSB 6.7C Seriennummer Seriennummer *70X21171* - *70X21171* - 10000120x0A000001 - 10000120x0A000001 - Übersetzung der Originalanweisungen Übersetzung der Originalanweisungen Recht auf Änderung vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Kantenfahren....................7 Neigung....................... 7 Sicherheit (Zubehör) ........................ 9 Klimaanlage ....................
  • Seite 4 Betriebsleistung..................18 Allgemeines....................18 Anzugsmoment ..................20 ROPS - Schrauben ................... 21 Hydraulikanlage ..................21 Klimaanlage (ACC) (Zubehör)..............21 Maschinenbeschreibung ......................23 Kennzeichnung......................23 Produktidentifikationsnummer am Rahmen ..........23 Maschinenschild..................23 Erklärung der 17-stelligen PIN-Seriennummer ......... 24 Motorschilder..................... 24 Aufkleber ......................... 25 Platzierung - Schilder ................
  • Seite 5 Bedienung..........................41 Vor dem Anlassen ....................41 Batterietrennschalter - Einschalten ............41 Fahrersitz - Einstellen ................41 Bedieneinheit - Einstellung................ 42 Fahrersitz in der Kabine - Einstellung ............42 Instrumente und Leuchten - Kontrolle ............43 Feststellbremse - Kontrolle ............... 43 Verriegelung....................
  • Seite 6 Kraftstofftank ..................... 53 Hydrauliktank .................... 53 Reifen (Allwetter)..................53 Lenkzylinder, Scharniere usw..............54 Hauben, Schutzplane................54 Verschiedenes ........................55 Anheben ........................55 Verriegelung des Knickgelenks..............55 Anheben der Walze................... 55 Entriegelung des Knickgelenks ..............56 Abschleppen/Bergung ..................... 56 Alternative 1 ....................56 Kurze Abschleppstrecke mit laufendem Motor..........
  • Seite 7 Alle 50 Betriebsstunden (wöchentlich) ............69 Alle 250 Betriebsstunden (monatlich) ............69 Alle 500 Betriebsstunden (vierteljährlich)..........70 Alle 1000 Betriebsstunden (halbjährlich)........... 70 Alle 2000 Betriebsstunden (jährlich) ............71 Wartung - alle 10 Stunden ..................... 73 Abstreifer - Kontrollieren/Einstellen............73 Abstreifer, Stampffußwalze ............... 74 Weiche Abstreifer (Zubehör) ..............
  • Seite 8 Bandagenkassette - Reinigung der Belüftungsschraube ......87 Kühler - Kontrolle/Reinigung ..............87 Bolzenverbindungen - Kontrolle des Anzugsdrehmoments ...... 88 Gummielemente und Befestigungsschrauben - Kontrolle......88 Batterie - Kontrolle des Flüssigkeitsstandes ..........89 Batteriezelle ....................90 Klimaanlage (Zubehör) - Kontrolle....................91 Wartung - 500 Std........................
  • Seite 9 Kompressor - Kontrolle (Zubehör)............105 Trockenfilter - Kontrolle ................106 2010-05-31 ICA512-4DE1.pdf . 0 - g...
  • Seite 10 ICA512-4DE1.pdf 2010-05-31 . 0 - g...

  • Seite 11: Einführung

    Einführung Einführung Die Maschine Die CA512 gehört zu den schweren Bodenverdichtungswalzen von Dynapac. Diese Maschine ist in D- (Glattmantelwalze) und PD-Ausführung (Stampffußwalze) Einsatzmöglichkeiten Die D-Version ist zum Verdichten von Felsgestein vorgesehen. Die PD-Ausführung kommt vor allem beim Verdichten von bindigen Böden und verwittertem Gestein zum Einsatz.

  • Seite 12: Allgemeines

    Einführung Das zusammen mit der Maschine gelieferte Das zusammen mit der Maschine gelieferte Sicherheitshandbuch muss von allen Bedienern Sicherheitshandbuch muss von allen Bedienern der Walze gelesen werden. Immer die der Walze gelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch nicht von der Maschine entfernen.

  • Seite 13: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. CE-Kennzeichnung und Konformitätserklärung (Gilt für in der EU/EWG vermarktete Maschinen) Diese Maschine verfügt über eine CE-Kennzeichnung. Diese Kennzeichnung bestätigt, dass die Maschine die grundlegenden Gesundheits- und Sicherheitsanforderungen gemäß...
  • Seite 14 Einführung ICA512-4DE1.pdf 2010-05-31...
