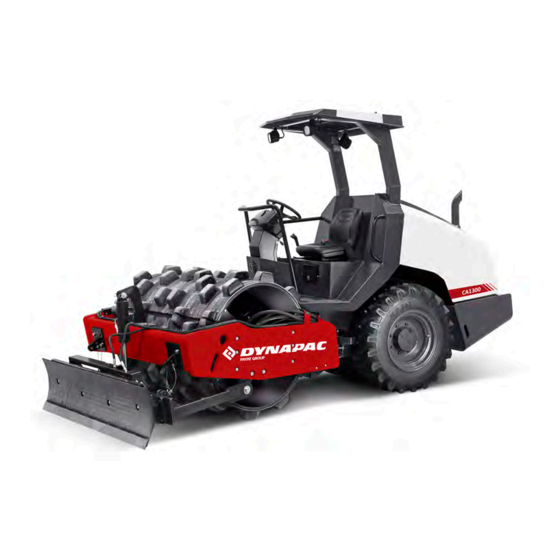

Dynapac CA1300 d Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CA1300 d
  6. Bedienungshandbuch

Dynapac CA1300 d Bedienungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungshandbuch
Bedienungshandbuch
Betrieb & Wartung
Betrieb & Wartung
4812159319_C.pdf
4812159319_C.pdf
10000159xxA012196 -
10000159xxA012196 -

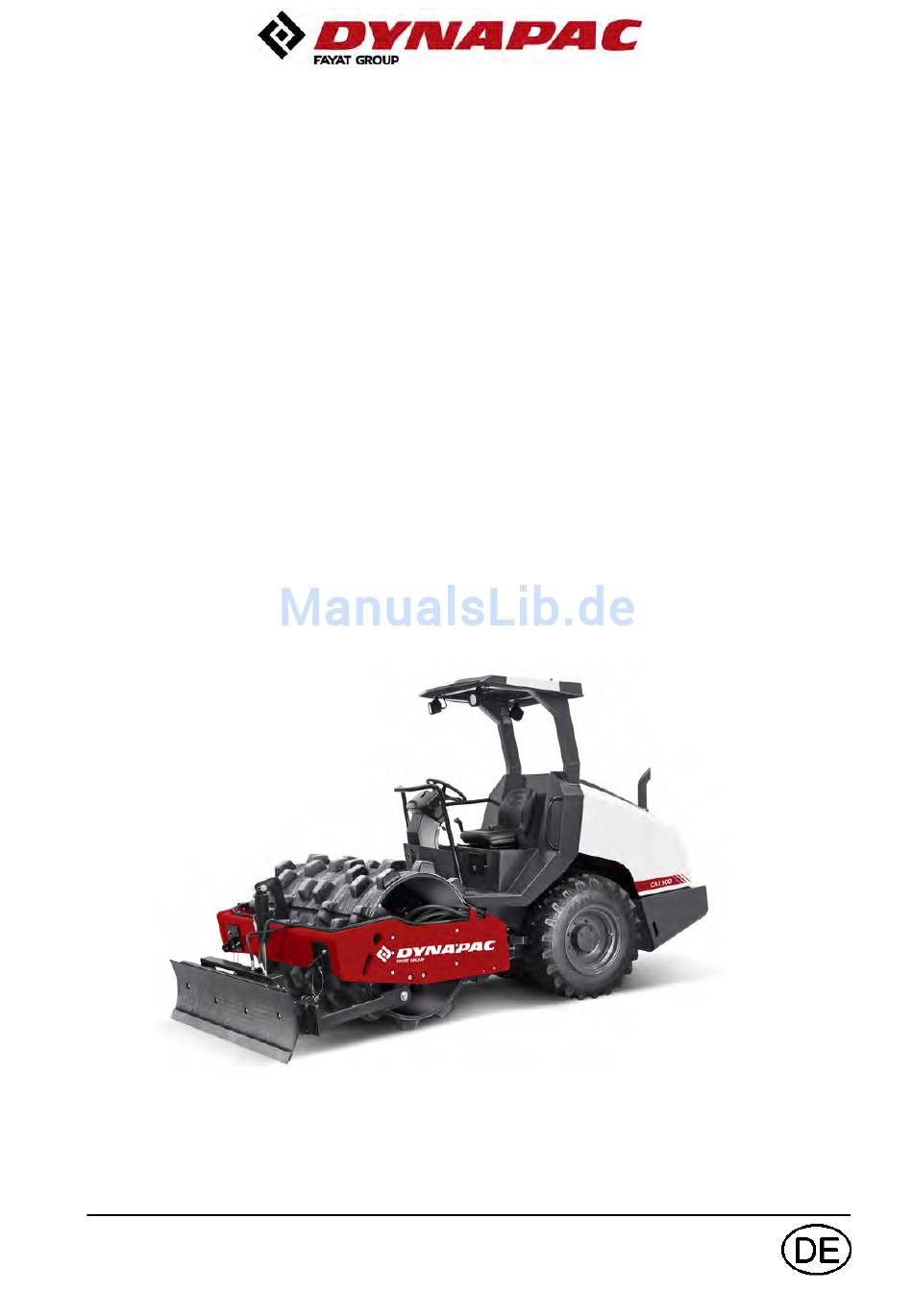

Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen
Vibrationswalze
Vibrationswalze
CA1300 D/PD
CA1300 D/PD
Motor
Motor
Kubota V3307
Kubota V3307
Seriennummer
Seriennummer
Recht auf Änderung vorbehalten.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden
Gedruckt in Schweden

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CA1300 d

Inhaltszusammenfassung für Dynapac CA1300 d

  • Seite 1 Bedienungshandbuch Bedienungshandbuch Betrieb & Wartung Betrieb & Wartung 4812159319_C.pdf 4812159319_C.pdf Vibrationswalze Vibrationswalze CA1300 D/PD CA1300 D/PD Motor Motor Kubota V3307 Kubota V3307 Seriennummer Seriennummer 10000159xxA012196 - 10000159xxA012196 - Übersetzung der Originalanweisungen Übersetzung der Originalanweisungen Recht auf Änderung vorbehalten. Recht auf Änderung vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung..........................1 Warnsymbole ....................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Fahrbetrieb....................7 Kantenfahren....................8 Abstreiferschild.................... 8 Spezielle Anweisungen......................9 Standardöle und andere empfohlene Öle und Flüssigkeiten ......
  • Seite 4 Allgemeines....................18 Anzugsmoment ..................19 ROPS - Schrauben ................... 20 Hydraulikanlage ..................20 Maschinenbeschreibung ......................21 Dieselmotor ....................21 Elektrische Anlage ..................21 Antriebssystem/Kraftübertragung.............. 21 Bremsen....................22 Lenksystem ....................22 Vibrationssystem..................22 FOPS und ROPS ..................22 Kennzeichnung......................23 Produkt- und Komponentenschilder............23 Produktidentifikationsnummer am Rahmen ..........
  • Seite 5 Bedienung..........................39 Vor dem Anlassen ....................39 Batterietrennschalter - Einschalten ............39 Fahrersitz - Einstellen ................39 Fahrersitz (Austattungsstatus) – Einstellen..........40 Feststellbremse..................40 Instrumente und Leuchten - Kontrolle ............41 Verriegelung....................41 Fahrerplatz ....................42 Sicht ......................42 Starten ........................43 Anlassen des Motors.................
  • Seite 6 Motor ......................53 Batterie...................... 53 Luftfiltereinheit, Abgasrohr ................ 53 Kraftstofftank ..................... 53 Hydrauliktank .................... 53 Reifen......................53 Hauben, Schutzplane................54 Lenkzylinder, Scharniere usw..............54 Verschiedenes ........................55 Anheben ........................55 Verriegelung des Knickgelenks..............55 Anheben der Walze................... 55 Entriegelung des Knickgelenks ..............56 Abschleppen......................
  • Seite 7 Allgemeines....................72 Alle 10 Betriebsstunden (täglich) .............. 72 Nach den ERSTEN 50 Betriebsstunden ........... 73 Alle 50 Betriebsstunden (wöchentlich) ............73 Alle 250 / 750 / 1250 / 1750 Betriebsstunden ........... 74 Alle 500 Betriebsstunden ................74 Alle 1000 Betriebsstunden (halbjährlich)........... 75 Alle 1500 Betriebsstunden ................
  • Seite 8 Ritzelgehäuse der Hinterachse - Ölstand prüfen ........89 Planetengetriebe der Hinterachse - Kontrolle des Ölstands ..... 90 Bandage - Kontrolle des Ölstands ............90 Kühler Überprüfen – Reinigen ................91 Bolzenverbindungen - Kontrolle des Anzugsdrehmoments ...... 91 Gummielemente und Befestigungsschrauben - Kontrolle......92 Batterie Zustand überprüfen...................
  • Seite 9 Motorkraftstofffilter – Wechsel/Reinigung..........106 Dieselmotor - Öl- und Filterwechsel ............107 Vor-/Rückwärtsfahrhebel/Dichtungen - Prüfen und Schmieren ....108 Hebel und Gelenkpunkte - Schmierung ..........109 Hydraulikölfilter - Austausch..............109 Kraftstofftank - Reinigung..................... 111 Kraftstofftank – Entwässerung (Ausstattungsstatus)....... 111 Hydrauliköltank - Entleerung ..............112 Hinterachsdifferential - Ölwechsel............
  • Seite 10 Bandage - Ölwechsel ................125 Lenkgelenk - Kontrolle ................126 Planetengetriebe der Hinterachse - Ölwechsel........126 4812159319_C.pdf 2018-01-09 . 0 - g...

  • Seite 11: Einführung

    Einführung Einführung Warnsymbole Die Maschine Das Modell CA1300 ist eine Vibrationswalze in der 5-Tonnen-Klasse, die für Verdichtungsarbeiten in Gräben, auf Straßen und in beengten Bereichen in Verbindung mit Auffüllarbeiten entwickelt wurde. Einsatzmöglichkeiten Die CA1300 ist in D- (Glattmantelwalze) und PD-Ausführung (Stampffußwalze) erhältlich. Die Version mit Glattbandage und Bandagenantrieb (D) bietet gute Manövrierfähigkeit auch an sehr steilen Hängen.

  • Seite 12: Allgemeines

    Einführung Die in diesem Handbuch enthaltenen Die in diesem Handbuch enthaltenen Sicherheitsanweisungen sollten vom Bediener Sicherheitsanweisungen sollten vom Bediener sorgfältig durchgelesen werden. Immer die sorgfältig durchgelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch muss immer leicht zugänglich sein. Handbuch muss immer leicht zugänglich sein.

  • Seite 13: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Wartungsintervallen anstehenden Wartungsarbeiten müssen von befugtem Servicepersonal (Dynapac) ausgeführt werden. Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. Spezifische Wartungs- und Kontrollarbeiten an Spezifische Wartungs- und Kontrollarbeiten an Dieselmotoren müssen von befugtem...
