Parkside PHKSA 12 B3 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Sägen
  5. PHKSA 12 B3
  6. Originalbetriebsanleitung

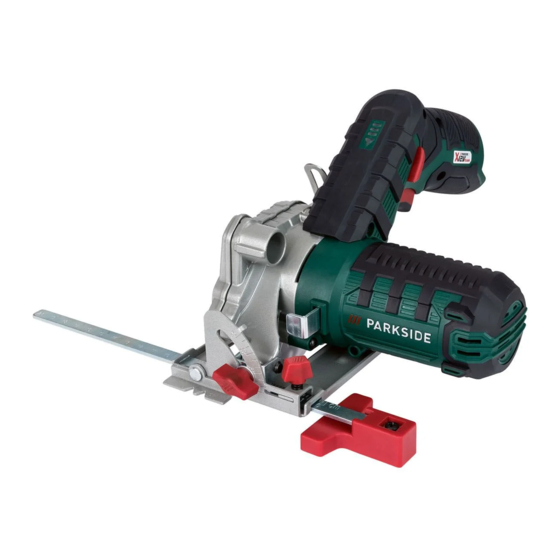

Parkside PHKSA 12 B3 Originalbetriebsanleitung

Akku-handkreissäge 12 v
Vorschau ausblenden Andere Handbücher für PHKSA 12 B3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
Akku-Handkreissäge 12 V / Cordless Circular Saw
12V PHKSA 12 B3
Akku-Handkreissäge 12 V
Originalbetriebsanleitung
Akumulatorowa piła ręczna 12 V
Tłumaczenie oryginalnej instrukcji obsługi
MD
Ferăstrău circular manual, cu
acumulator 12 V
Traducerea instrucţiunilor de utilizare originale
Aku ručna kružna pila 12 V
Prijevod originalnih uputa za uporabu
IAN 391298_2201
Cordless Circular Saw 12V
Translation of the original instructions
Aku ruční okružní pila Napětí 12 V
Překlad originálního provozního návodu
Aku ručná kotúčová píla 12 V
Preklad originálneho návodu na obsluhu
Акумулаторен циркулярен
трион 12 V
Превод на оригиналното ръководство за
експлоатация
