Das Erdungskabel kann für den
eisenbeschichteten Motor verwendet
werden, nicht aber für den
kunststoffbeschichteten Motor.
(3) Wassertank
Wassertan
kpumpe
Steuerung
der
Wassertan
kpumpe
Technische Daten:
1. Die Kabel in den Impinalrahmen sind mit dem
Atfeld verbunden.
2. Schließen Sie die PUMPE immer an die
Klemmenleiste an, die auf dem Schaltplan der
Inneneinheit angebracht ist.
Die Kabel in den Nennrahmen
werden bauseits angeschlossen.
CODE
EH3
PUMPE
HT3
KM3
PUMPE Pumpe Inneneinheit
XT1
CODE NAME
AP1 Hauptplatine der Inneneinheit
Hauptplatine der Außeneinheit
AP2
AP3 Filterkarte
AP4 Kommunikationsschnittstellenkarte
AP5 Antriebstafel
COMP1 Kompressor
EH1 Unteres Heizband
EH2 Kompressor-Heizband
Hauptspule des elektronischen
EKV1
Expansionsventils
Zusätzliche elektronische
EKV2
Expansionsventilspule
HP1 Hochdruckschalter
PFC elektrische Induktivität
L1
L2-L6 Magnetischer Ring
Niederdruckschalter für Heizung
LP1
Niederdruckschalter für Kühlung
LP2
M1 Motor
Vorlauftemperaturfühler der Sparanlage
RT8
Vorlauftemperaturfühler der Sparanlage
RT9
RT10 Abtautemperaturfensors
Temperatursensor der Außeneinheit
RT11
RT12 Temperatursensor im Abfluss
Sensor für die Ansaugtemperatur
RT13
AN Hochdrucksensor
XT1 Leistungsklemmleiste
YV1 4-Wege-Ventilspule

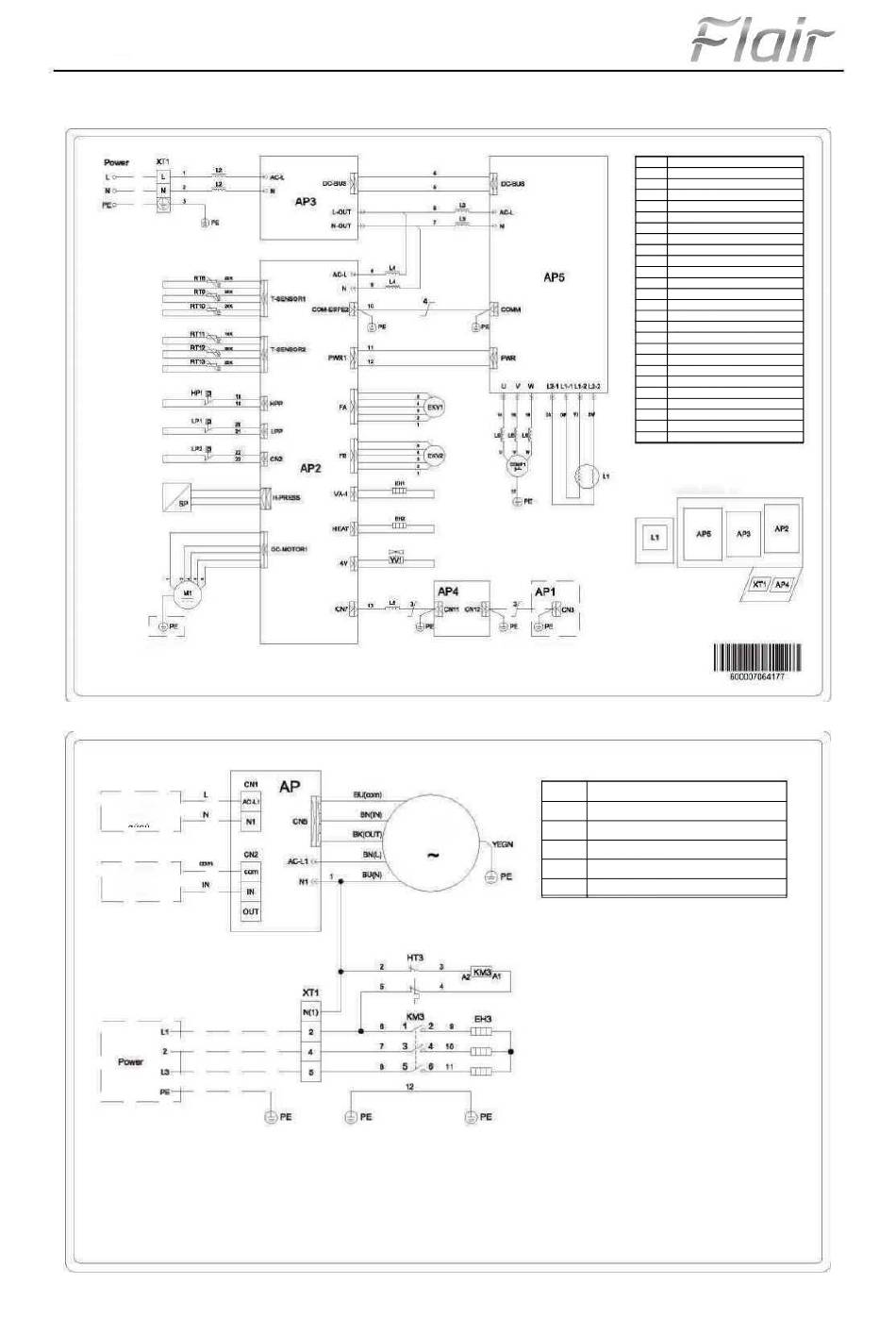

Lageplan der elektrischen
Komponenten
NAME
Wassertank-Elektroheizung
Thermostat
Wassertank Elektroheizung AC-Schütz
Klemmleiste
