• Der Typ Normal Offen muss mit dem Kabel (Geschlossen) und dem Kabel (N) verbunden werden, um das Ventil
im Kühlbetrieb zu schließen.
• Der normal geschlossene Typ muss mit dem (Open) Kabel und dem (N) Kabel zum Schließen des Ventils im
Kühlbetrieb verbunden werden.
(Offen): Leitungssignal von der Leiterplatte zum 2-Wege-Ventil (für Typ Normal Offen)
(Geschlossen): Leitungssignalisierung von der Leiterplatte zum 2-Wege-Ventil (für Typ Normal geschlossen)
(N): Neutrales Signal von der Leiterplatte zum 2-Wege-Ventil

12. 3-Wege-Ventil

Für den Reinwassertank ist ein 3-Wege-Ventil 2 erforderlich. Er dient zur Umschaltung des Durchflusses
zwischen dem Fußbodenheizungskreislauf und dem Heizkreis des Wassertanks.
Allgemeine Informationen
Typ
SPDT
230 V 50 Hz ~AC
3 Kabel
(1) SPDT = Einpoliger Doppelimpuls. Die drei Drähte bestehen aus Live1 (zur Auswahl von Flow B) und Neutral
(für den allgemeinen Gebrauch).
(2) Durchfluss A steht für "Wasserdurchfluss vom Innengerät zum Unterflurwasserkreislauf".
(3) Durchfluss B bedeutet "Wasserdurchfluss vom Innengerät zum Frischwassertank".

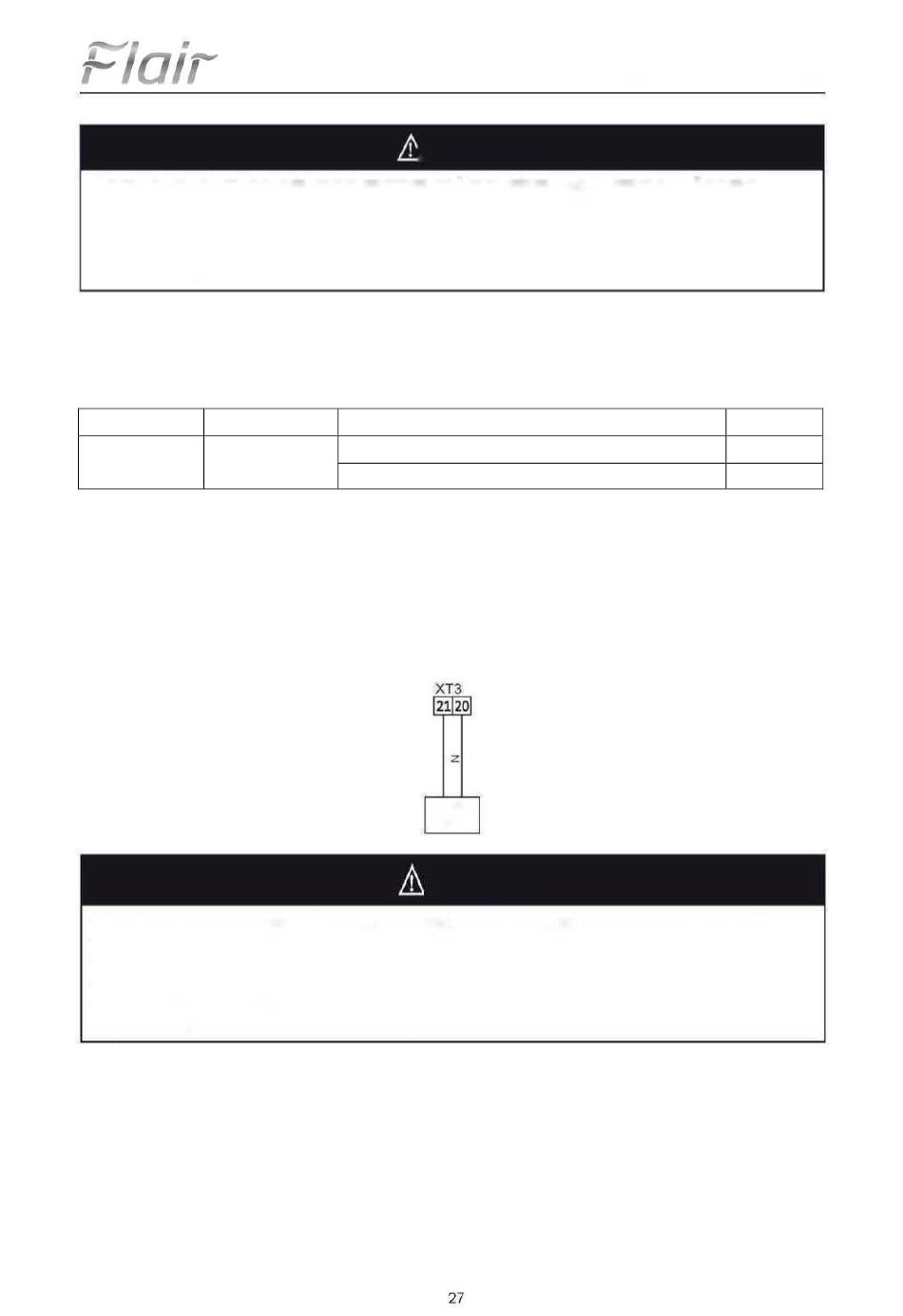

(4) Gehen Sie wie folgt vor, um die Verdrahtung des Wegeventils anzuschließen:
Gehen Sie wie in Schritt 1 und 2 beschrieben vor.
1. Schritt: Öffnen Sie die Frontabdeckung der Inneneinheit und den Schaltkasten.
2. Schritt: Suchen Sie die Klemmleiste und schließen Sie die Drähte wie folgt an.
• Das 3-Wege-Ventil wählt den Wassertankkreislauf aus, wenn der (geschlossene) Draht und der (N)-Draht mit
Strom versorgt werden.
• Das 3-Wege-Ventil wählt die Unterflurschleife aus, wenn der (Open)-Draht und der (N)-Draht unter Spannung
stehen.
• (Offen): Leitungssignal von der Hauptplatine zum 3-Wege-Ventil (Wassertankheizung)
• (Aus): Leitungssignalisierung von der Hauptplatine zum 3-Wege-Ventil (Fußbodenheizung)
• (N): Neutrales Signal von der Hauptplatine zum 3-Wege-Ventil
Strom
Auswahl von "Fluss A" zwischen "Fluss A" und "Fluss B"
Auswahl von "Fluss B" zwischen "Fluss B" und "Fluss A"
WARNUNG
Betriebsart
3-Wege-
Ventil 1
WARNUNG
Status der
Unterstützung
Ja
Ja
