Code
F1
4 V
VA-1
HEAT
DC-MOTORO
DC-MOTORO1
FA
FB
T SENSOR2
T SENSOR1
H PRESS
HES
LPP
CN2
CN7
CN8
CN9
COM ESPE1
COM ESPE2
CN5

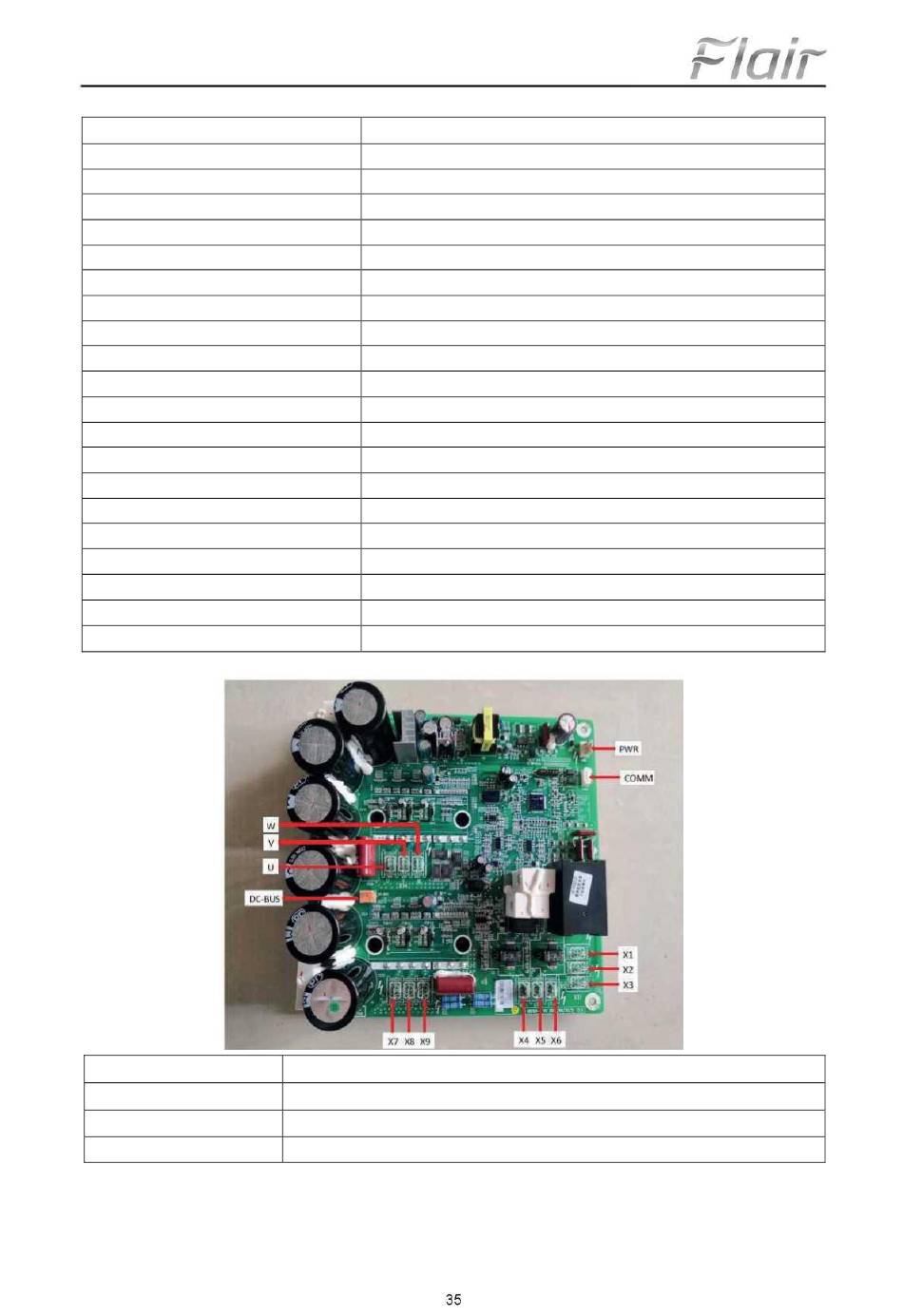

X1/ X2/X3 Dreiphasige Leistungsaufnahme
X4/ X5/X6 Zu einem Ende des Reaktors (Einlass)
Zum anderen Ende des Reaktors (Auslass)
X7/ X8/X9
Anschlussklemme für den Verdichter
U/V/W
Sicherung
4-Wege-Ventil
E-Heizung des Rahmens
Kurbel E-Heizung
Getrennt
Lüftermotor
EXV 1
EXV 2
1,2: Umgebung; 3, 4: Entleerung; 5, 6: Ansaugung
1,2: Sparanlageneingang; 3, 4: Sparanlagenausgang; 5, 6: Abtauen von
Eis
Hochdrucksensor
Hochdruckschalter
Niederdruckschalter für Heizung
Niederdruckschalter für Kühlung
Kommunikation mit der Inneneinheit
Reserviert
Reserviert
Reserviert
Kommunikation mit der Antriebsplatine
Reserviert
