10. Thermostat

Die Installation des Thermostats ist der Installation des Raumfsensors sehr ähnlich.
Anschließen der Drähte des Thermostats
Öffnen Sie die Frontabdeckung des Inneneinheits und öffnen Sie den Schaltkasten;
(1)

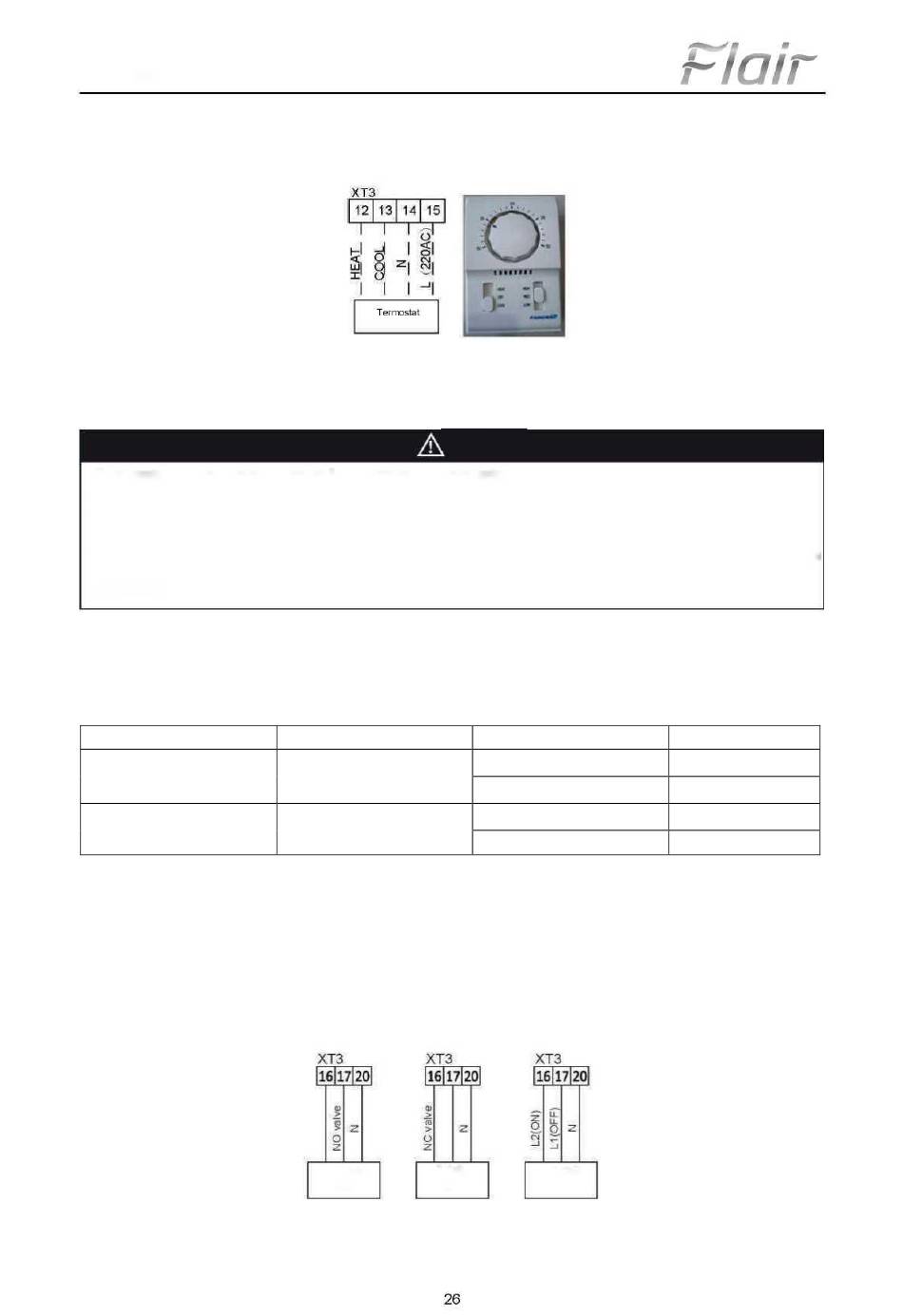

Bestimmen Sie die Leistungsspezifikation des Thermostats, wenn sie 220 V beträgt, suchen Sie die Klemmleiste XT3 mit
(2)
NO.12~15;
Wenn es sich um einen Heiz-/Kühlthermostat handelt, schließen Sie das Kabel bitte entsprechend der obigen Abbildung an.
(3)
• Die 220-V-Stromversorgung des Thermostats kann von der Wärmepumpe Versati III übernommen werden.
• Die vom Thermostat (Heizung oder Kühlung) eingestellte Temperatur muss innerhalb des Temperaturbereichs des Produkts liegen;
• Weitere Einschränkungen finden Sie auf den vorhergehenden Seiten über den Fernlufttemperatursensor;
• Schließen Sie keine externen elektrischen Verbraucher an. Das 220-V-Wechselstromkabel darf nur für den elektrischen Thermostat verwendet
werden;
• Schließen Sie niemals externe elektrische Verbraucher wie Ventile, Gebläsekonvektoren usw. an. Wenn es angeschlossen wird, kann die
Hauptplatine des Geräts schwer beschädigt werden;
• Die Installation des Thermostats ist der Installation des Raumfühlers sehr ähnlich.

11. 2-Wege-Ventil

Das 2-Wege-Ventil 1 hat die Aufgabe, den Wasserfluss zum Unterflurkreislauf zu steuern. Sie bleibt geöffnet, wenn "Etagenkonfiguration"
für den Kühl- oder Heizbetrieb auf "Vorhanden" eingestellt ist. Sie bleibt geschlossen, wenn "Etagenkonfiguration" auf "Keine" eingestellt ist.
Allgemeine Informationen
Typ
NO 2 Kabel
NC 2 Kabel
(1) Normaler offener Typ. Wenn keine elektrische Energie zugeführt wird, ist das Ventil geöffnet. (Wenn der Strom
eingeschaltet ist, ist das Ventil geschlossen).
(2) Normal Geschlossener Typ. Bei NICHT vorhandener elektrischer Energie ist das Ventil geschlossen. (Wenn der
Strom eingeschaltet ist, ist das Ventil geöffnet).
(3) 2-Wege-Ventil-Verkabelung:
Gehen Sie wie folgt vor, um die Verdrahtung des 2-Wege-Ventils anzuschließen.
1. Schritt: Öffnen Sie die Frontabdeckung der Inneneinheit und den Schaltkasten.
2. Schritt: Suchen Sie die Klemmleiste und schließen Sie die Drähte wie folgt an.
HINWEIS
Strom
230 V 50 Hz ~AC
230 V 50 Hz ~AC
2-Wege-
2-
Ventil 1
Wege-Ventil
1
Betriebsart
Wasserdurchfluss absperren
Wasserdurchfluss öffnen
Wasserdurchfluss absperren
Wasserdurchfluss öffnen
2-Wege-
Ventil 1
Status der Unterstützung
Ja
Ja
Ja
Ja
