Technische Daten:
Die Kabel in den
Impinalrahmen sind mit dem
Atfeld verbunden.

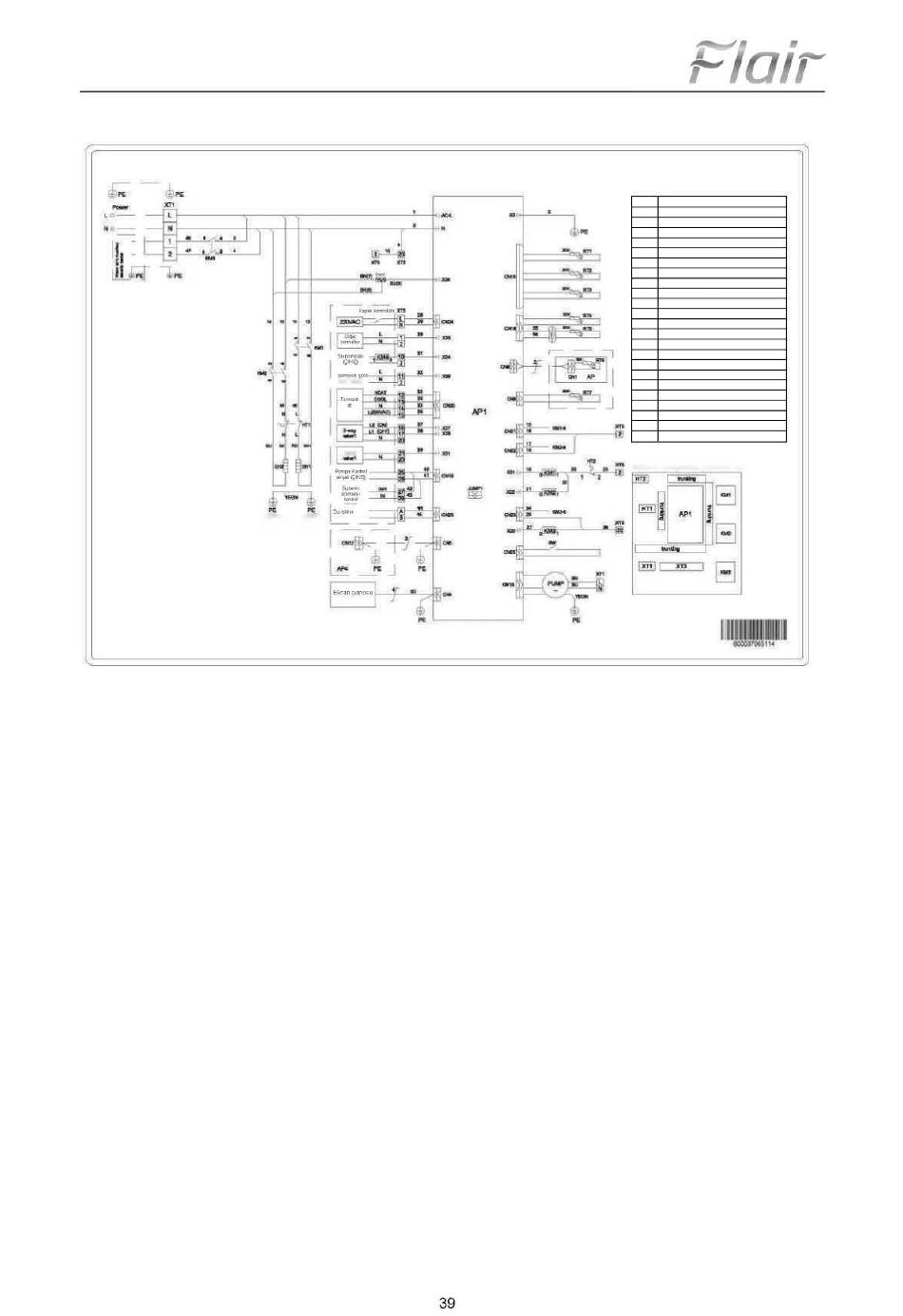

CODE NAME
Hauptplatine nur für RT6
AP
AP1 Hauptplatine der Inneneinheit
AP4 Kommunikationsschnittstellenkarte
EH1 Optionale elektrische Heizung 1
EH2 Optionale elektrische Heizung 2
HT1 Thermostat 1
HT2 Thermostat 2
KM1 Optionale elektrische Heizung 1 AC-Schütz
KM2 Optionale elektrische Heizung 2 AC-Schütz
KM3 Wassertank Elektroheizung AC-Schütz
KM4 Wasserpumpe (AUSLASS) AC-Schütz
PUMPE Pumpe Inneneinheit
Sensor für die Wassereintrittstemperatur der
RT1
gesamten Einheit
Sensor für die Wasserausgangstemperatur
RT2
der gesamten Einheit
Temperaturfühler für Flüssigkeitsleitungen
RT3
Temperaturfühler für Gasleitungen
RT4
RT5 Optionaler Wassertemperatursensor
RT6 Raumtemperatur-Fernfühler
RT7 Temperatursensoreingang im
Wassert
Wasserdurchflussschalter
ank
XT1 Leistungsklemmleiste
XT3 Klemmleiste
YV1 Elektrischer Kugelhahn-Applikator
Elektrisches
Bauteil
