Code
Backup-Wasserpumpen-Signal (PWM)-Versorgung im Feld
CN31
20K Temperatursensor (Wassereinlass)
CN18
20K Temperatursensor (Wasseraustritt)
CN19
20K Temperatursensor (Kühlmittelleitung)
CN15
20K Temperatursensor (Wasseraustritt)
CN15
20K Temperatursensor (Kühlmittelleitung)
CN15
20K Temperatursensor (Kältemitteldampfleitung)
CN16
10K-Temperatursensor (Ausgang Wasser für optionale elektrische Heizung)
CN16
CN16 Reserviert
Kesseltemperatursensor
CN8
Raumtemperatursensor
CN9
CN7 Reserviert
CN6 Reserviert
CN5 Reserviert
CN20 Thermostat
Schweißerschutzerkennung für optionale elektrische Heizung 1
CN21
Schweißerschutzerkennung für optionale elektrische Heizung 2
CN22
Schweißerschutzerkennung für Wassertank-Elektroerhitzer
CN23
Erkennung der Abdeckungskontrolle
CN24
Strömungsschalter
CN25
CN26 Reserviert
Kommunikation mit der Außeneinheit
CN3
Kommunikation mit dem Bedienfeld
CN4

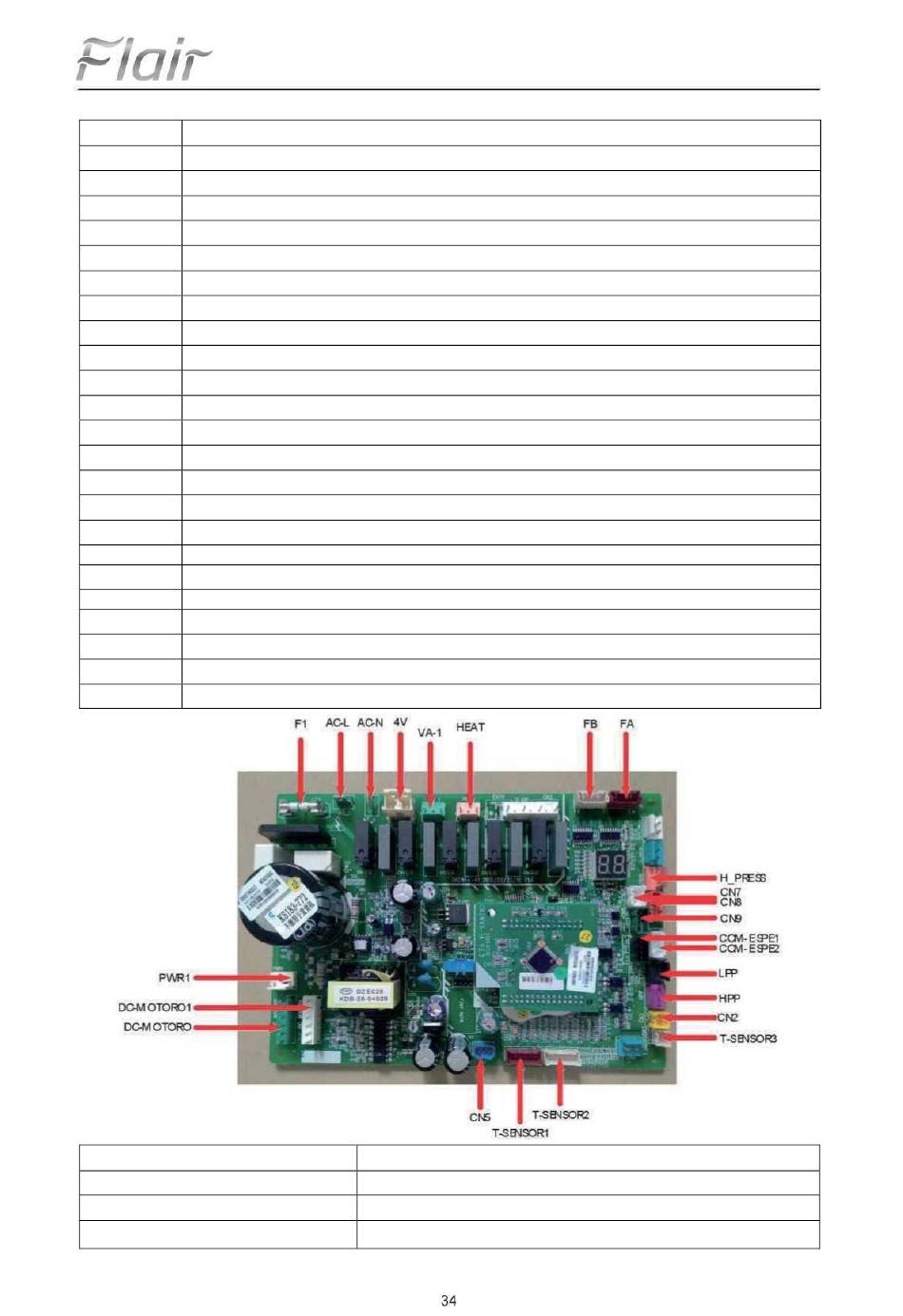

Code
AC-L
N
PWR1
Einführung
Phasenkabel des Netzteils
Neutrales Kabel des Netzteils
Reserviert
Einführung
