19.2. Elektrizitätskabelleitung
19.2.1 Kabelanschlussprinzip
Abschnitt Siehe Abbildung 18.4.
19.2.2 Konstruktion der elektrischen Kabelleitung
Verwenden Sie immer den Schaltplan, der dem Gerät
beiliegt.

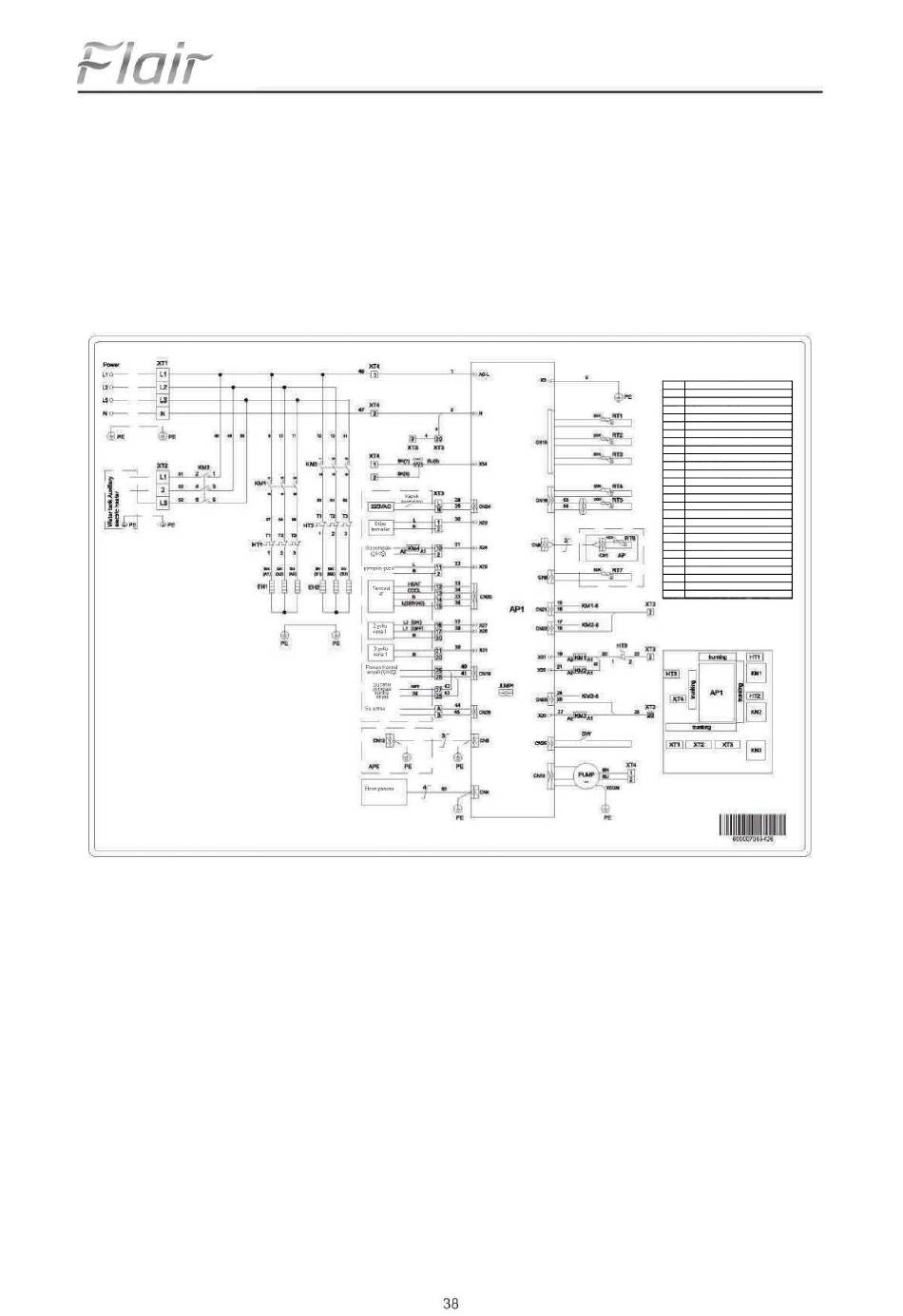

(1) Schaltplan: Inneneinheit
Technische Daten:
Die Kabel in den
Impinalrahmen sind mit
dem Atfeld verbunden.
CODE NAME
Hauptplatine nur für RT6
AP
AP1 Hauptplatine der Inneneinheit
AP5 Kommunikationsschnittstellenkarte
EH1 Optionale elektrische Heizung 1
EH2 Optionale elektrische Heizung 2
HT1 Thermostat 1
HT2 Thermostat 2
HT3 Thermostate
KM1 Optionale elektrische Heizung 1 AC
KM2 Optionale elektrische Heizung 2 AC
KM3 Wassertank Elektroheizung AC
KM4 Wasserpumpe (AUSLASS) AC-
Schütz
POMP Pumpe Inneneinheit
RT1 Wassereintrittstemperatur des
gesamten Geräts
RT2 Wassereintrittstemperatur des
gesamten Geräts
Temperaturfühler für
RT3
Flüssigkeitsleitungen
Temperaturfühler für Gasleitungen
RT4
RT5
RT8 Raumtemperatur-Fernfühler
RT7 Temperatursensoreingang im
Wasse Wasserdurchflussschalter
rtank
XT1 Leistungsklemmleiste
XT2 Klemmleiste
XT3 Klemmleiste
XT4 Klemmleiste
YV1 Elektrischer Kugelhahn-Applikator
Lageplan der elektrischen Komponenten
