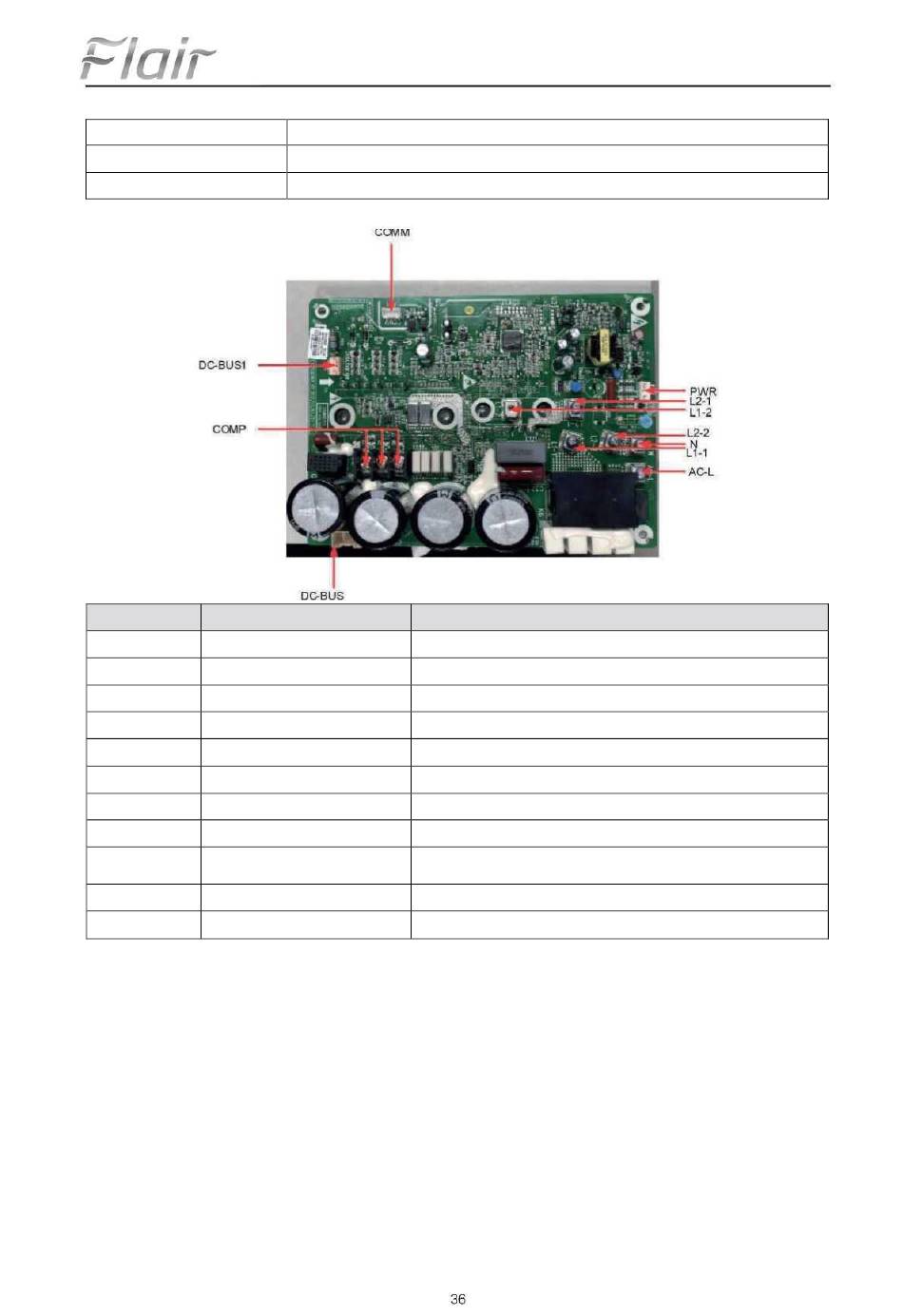

PWR
COMM
DC-BUS
NEIN Code
1 AC-L
2
3 L1-1
4 L1-2
5 L2-1
6 L2-2
7 COMP
8 COMM
9 DC-BUS
10 PWR
11 DC-BUS1
Anschluss für Schaltnetzteil
UART-Kommunikationsschnittstelle
Evakuierungsterminals
L-OUT Elektrischer Leitungseingang der Filterkarte
N N-OUT Neutraler Leitungseingang der Filterkarte
PFC-Drossel an brauner Leitung
PFC-Drossel an weißer Linie
PFC-Drossel an gelber Linie
PFC-Induktivität zur blauen Linie
Kabelkarte (3-polig) (DT-66BO1W-03) (variable Frequenz)
Kommunikationsschnittstelle [1-3,3 V, 2-TX ,3-RX, 4-GND]
DC-Bus Pin zur elektrischen Entladung der Hochspannungsschiene
während der Prüfung
Spannungseingang der Antriebsplatine [1-GND, 2-18 V, 3-15 V]
Stift zur elektrischen Entladung des Hochspannungsstabes während
der Prüfung
