19. Verdrahtung Anschlussschema

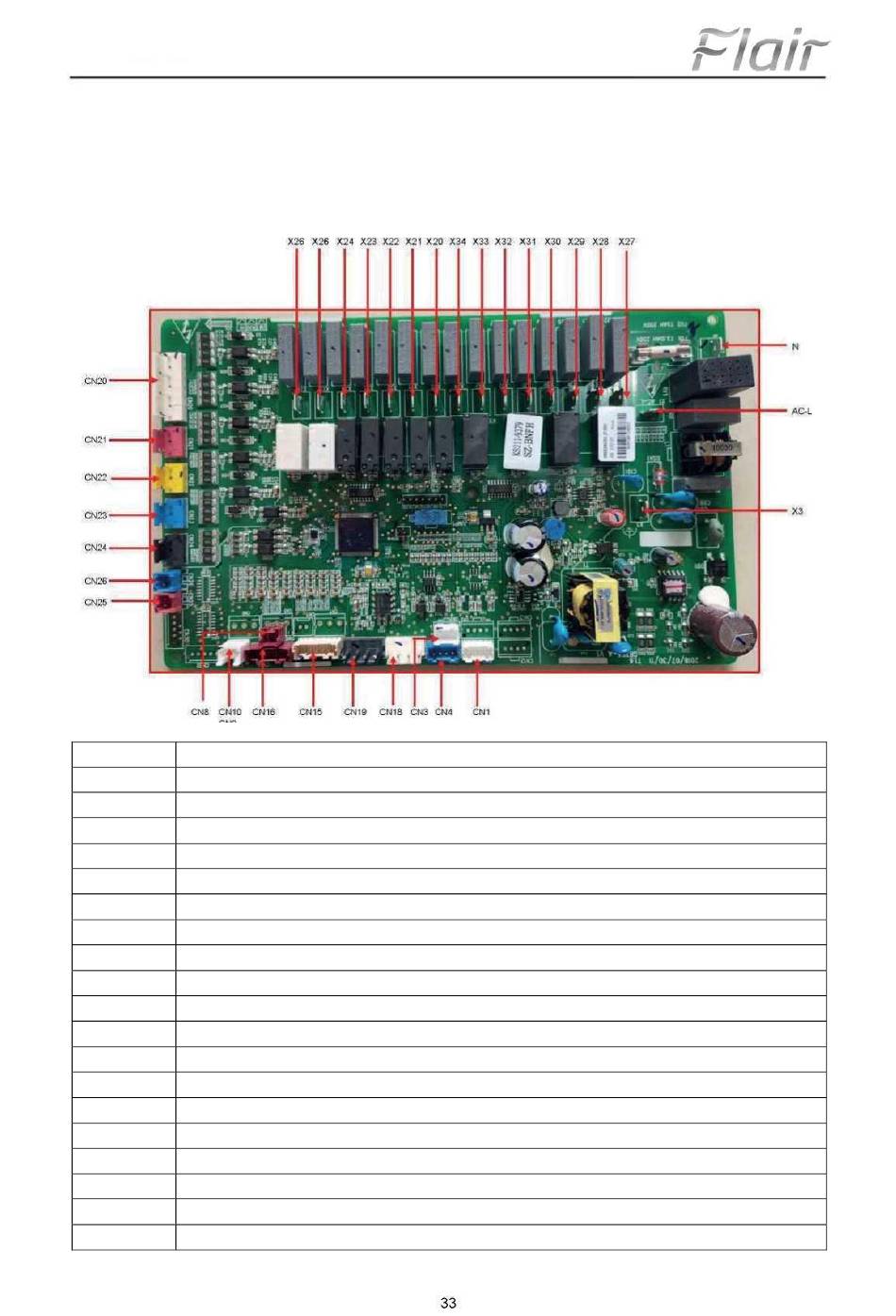

19.1. Kontrollkarte
Code
Phasenkabel des Netzteils
AC-L
Neutrales Kabel des Netzteils
N
an die Erdung
X3
X20 E-Heizung des Wassertanks
X21 E-Heizung 1
X22 E-Heizung 2
Andere Thermiken mit 220 VAC
X23
X24 Reserviert
X25 Reserviert
X26 Reserviert
2-Wege-Ventil 1 normalerweise offen
X27
2-Wege-Ventil 1 normalerweise geschlossen
X28
X29 Reserviert
X30 Reserviert
X31 Reserviert
X32 Reserviert
X33 Reserviert
3-Wege-Ventilsignal
X34
Eingebautes Wasserpumpensignal (PWM)
CN30
