Schaltplan: Außeneinheit - Alarko Flrhp1403Sp1 Bedienungsanleitung

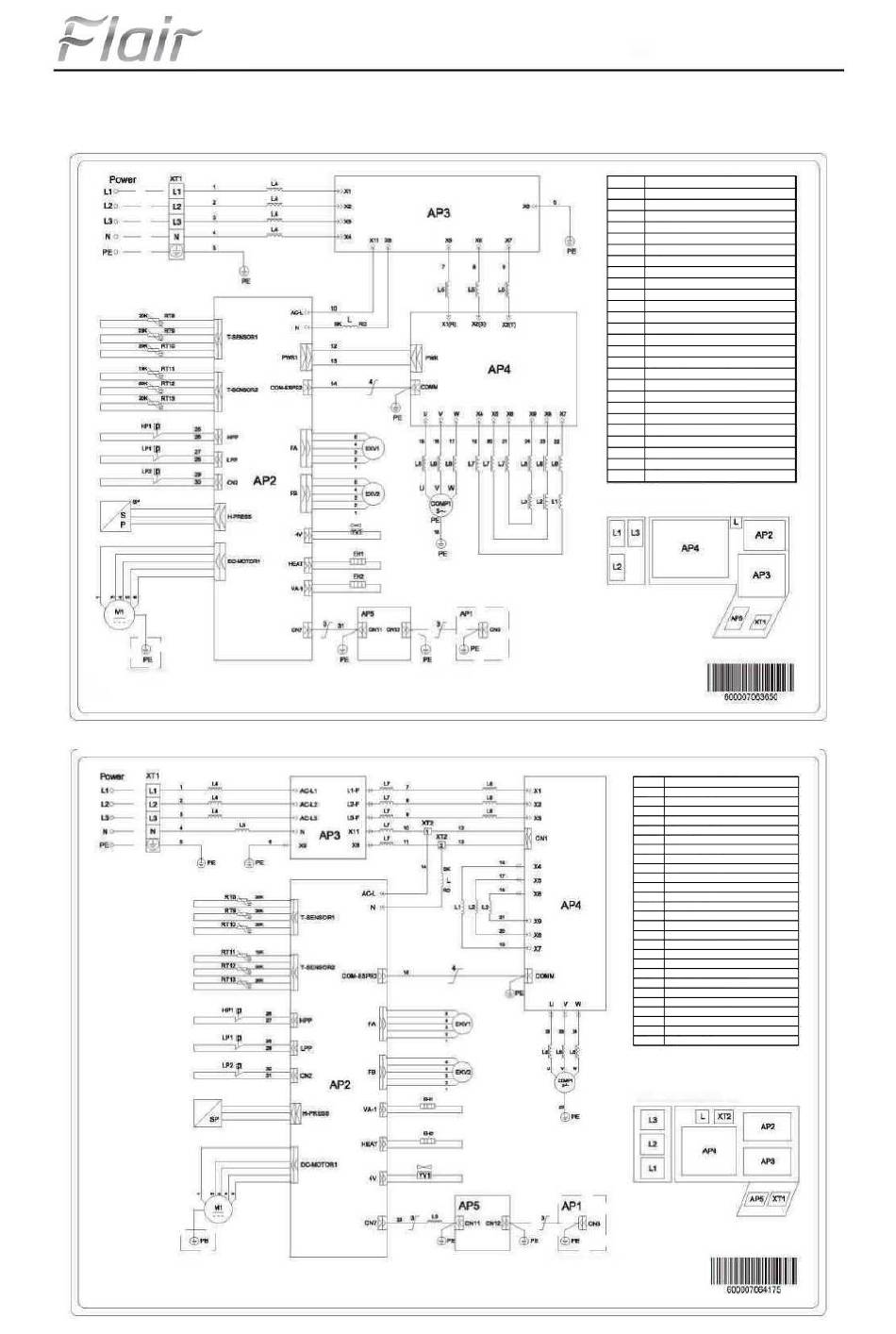

(2) Schaltplan: Außeneinheit
Das Erdungskabel kann für den
eisenbeschichteten Motor verwendet werden,
nicht aber für den kunststoffbeschichteten
Motor.
Das Erdungskabel kann für den
eisenbeschichteten Motor verwendet
werden, nicht aber für den
kunststoffbeschichteten Motor.
Die Kabel in den Nennrahmen
werden bauseits angeschlossen.
Die Kabel in den Impinalrahmen
sind mit dem Atfeld verbunden.
4 NAME
AP1 Hauptplatine der Inneneinheit
Hauptplatine der Außeneinheit
AP2
AP3 Filterkarte
AP4 Antriebstafel
AP5 Kommunikationsschnittstellenkarte
C0MP1 Kompressor
EH1 Kompressor-Heizband
EH2 Unteres Heizband
EKV1 Hauptspule des elektronischen Expansionsventils
Zusätzliche elektronische Expansionsventilspule
EKV2
HP1 Hochdruckschalter
Elektrische Induktivität
L
1-L3 Induktor
L
4-L8 Magnetischer Ring
L
Niederdruckschalter für Heizung
P1
L
Niederdruckschalter für Kühlung
P2
L
M1 DC-Motor
Vorlauftemperaturfühler der Sparanlage
RT8
Vorlauftemperaturfühler der Sparanlage
RT9
RT10 Abtautemperaturfensors
Temperatursensor der Außeneinheit
RT11
RT12 Temperatursensor im Abfluss
Sensor für die Ansaugtemperatur
RT13
SP Hochdrucksensor
XT1 Leistungsklemmleiste
YV1 4-Wege-Ventilspule
Lageplan der elektrischen
Komponenten
CODE NAME
AP1 Hauptplatine der Inneneinheit
Hauptplatine der Außeneinheit
AP2
AP3 Filterkarte
AP4 Antriebstafel
AP5 Kommunikationsschnittstellenkarte
COMP1 Kompressor
EH1 Unteres Heizband
EH2 Kompressor-Heizband
Hauptspule des elektronischen
EKV1
Zusätzliche elektronische Expansionsventils
EKV2
Expansionsventilspule
HP1 Hochdruckschalter
Elektrische Induktivität
L
1EL3 Elektrischer Reaktor
L
4EL9 Magnetischer Ring
Niederdruckschalter für Heizung
P1
L
Niederdruckschalter für Kühlung
P2
M1 Motor
Vorlauftemperaturfühler der Sparanlage
RT8
Vorlauftemperaturfühler der Sparanlage
RTS
RT10 Abtautemperaturfensors
Außentemperatursensor
RT11
RT12 Temperatursensor im Abfluss
Sensor für die Ansaugtemperatur
RT13
AN Hochdrucksensor
XT1 Leistungsklemmleiste
XT2 Klemmleiste
YV1 4-Wege-Ventilspule
Lageplan der elektrischen
Komponenten
