Endress+Hauser CNGmass DCI Technische Information Seite 12

12

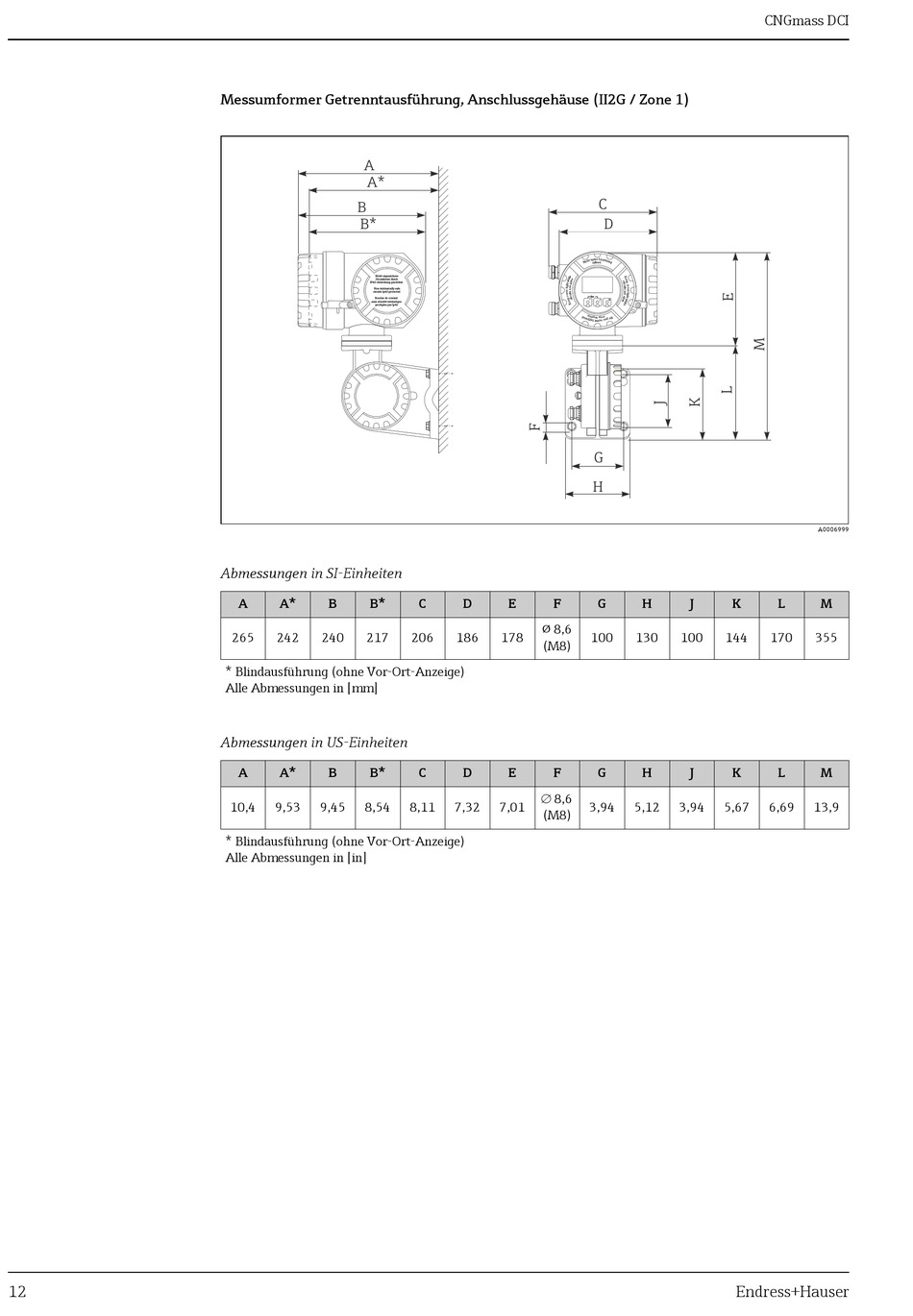

Messumformer Getrenntausführung, Anschlussgehäuse (II2G / Zone 1)
A
A*
B
B*
Nicht-eigensichere
Stromkreise durch
IP40-Abdeckung geschützt
Non-intrinsically safe
circuits Ip40 protected
Boucles de courant
sans sécurité intrinsèque
protégées par Ip40
Abmessungen in SI-Einheiten
A A* B B*
265 242 240 217
* Blindausführung (ohne Vor-Ort-Anzeige)
Alle Abmessungen in [mm]
Abmessungen in US-Einheiten
A A* B B*
10,4 9,53 9,45 8,54
* Blindausführung (ohne Vor-Ort-Anzeige)
Alle Abmessungen in [in]
C D E F
⌀8,6
206 186 178
(M8)
C D E F
8,6
8,11 7,32 7,01
(M8)
C
D
r
Esc
–
+ E
G
H
G H J K
100 130 100 144
G H J K
3,94 5,12 3,94 5,67
Endress+Hauser
CNGmass DCI
A0006999
L M
170 355
L M
6,69 13,9
