GRAPHTEC FCX4000 Serie Benutzerhandbuch Seite 157

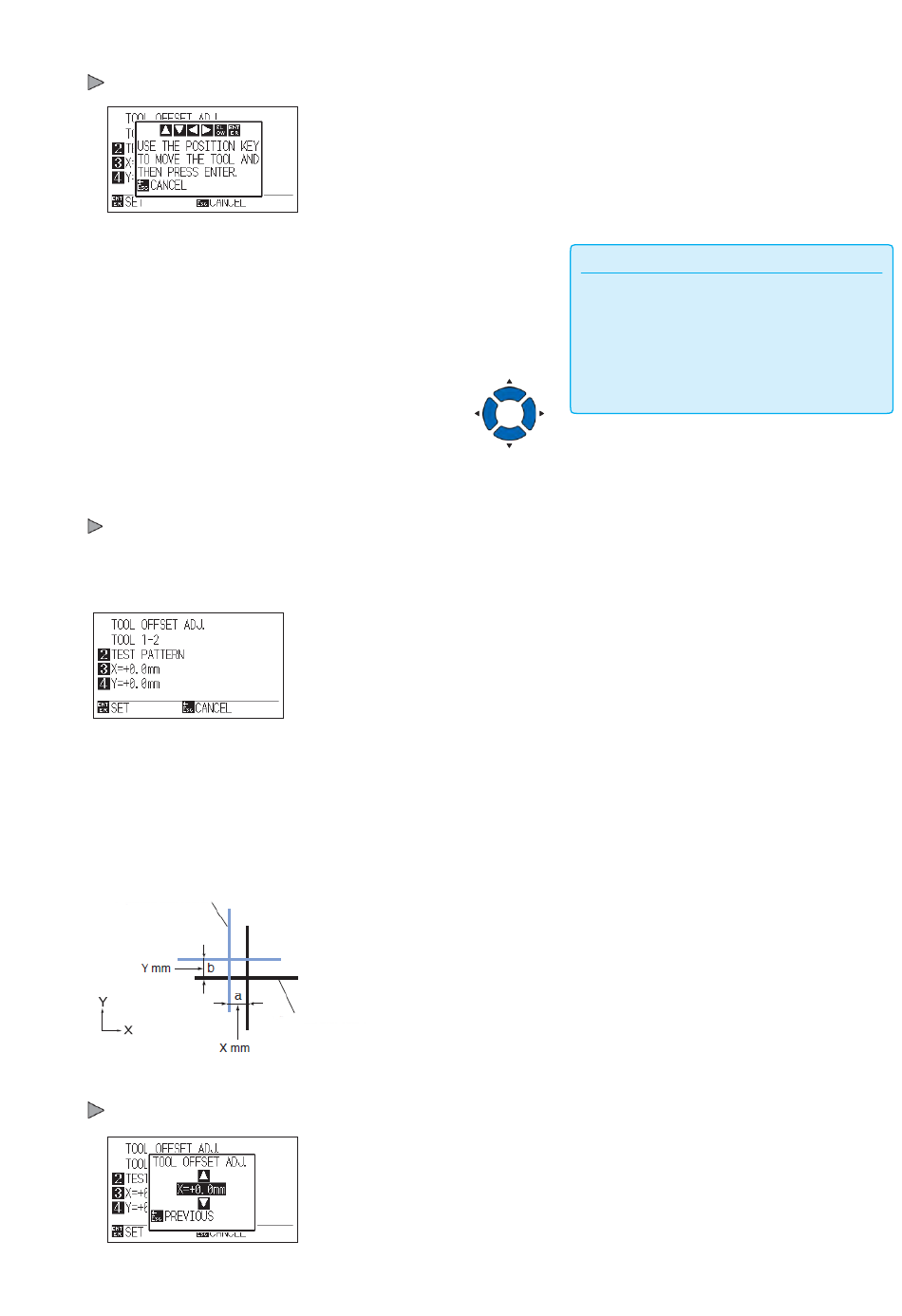

Drücken Sie die Taste [2] (TEST PATTERN).
6
Nachfolgende Meldung erscheint.
Drücken Sie die Positionstasten (▲▼◄►), um den
7
Werkzeugschlitten in die Position zu bewegen, um ein
Testmuster zu plotten.
Stellen Sie sicher, dass Sie ihn innerhalb eines
Plotbereiches von mehr als 50 mm sowohl auf der X- als
auch auf der Y-Achse bewegen.
Bestätigen Sie die Position des Werkzeugs durch Drücken der
8
Taste [ENTER].
Plotten Sie ein „+" Zeichen mit dem Werkzeug 1.
Als nächstes, plotten Sie ein „+" Zeichen mit dem Werkzeug 2.
Nach Beendigung des Plottens, erscheint die Anzeige TOOL OFFSET ADJ
9 Messen Sie, um wie viel das mit dem Werkzeug 2
gezeichnete „+" nicht mit der mit dem Werkzeug 1
gezeichneten Referenz „+" übereinstimmt.
(Zum Beispiel, in der folgenden Abbildung, Eingabe X = +a
mm und Y = -b mm, da es in der negativen X-Achse und
der positiven Y-Achse nicht ausgerichtet ist)
„+" geplottet mit Werkzeug 2
Drücken Sie die Taste [3] (X=+0.0 mm).
10
Die Anzeige TOOL OFFSET ADJ
„+" geplottet mit Werkzeug 1
(X) erscheint.
7-24
Ergänzung
•
Ohne die Einstellungen zu ändern gelangen
Sie zurück zur Anzeige TOOLS OFFSET ADJ
durch Drücken der Taste [ESC] (Return).
•
Wenn Sie gleichzeitig auf die Tasten
[POSITION] und [SLOW] drücken, bewegt
sich der Werkzeugschlitten langsam.
.
