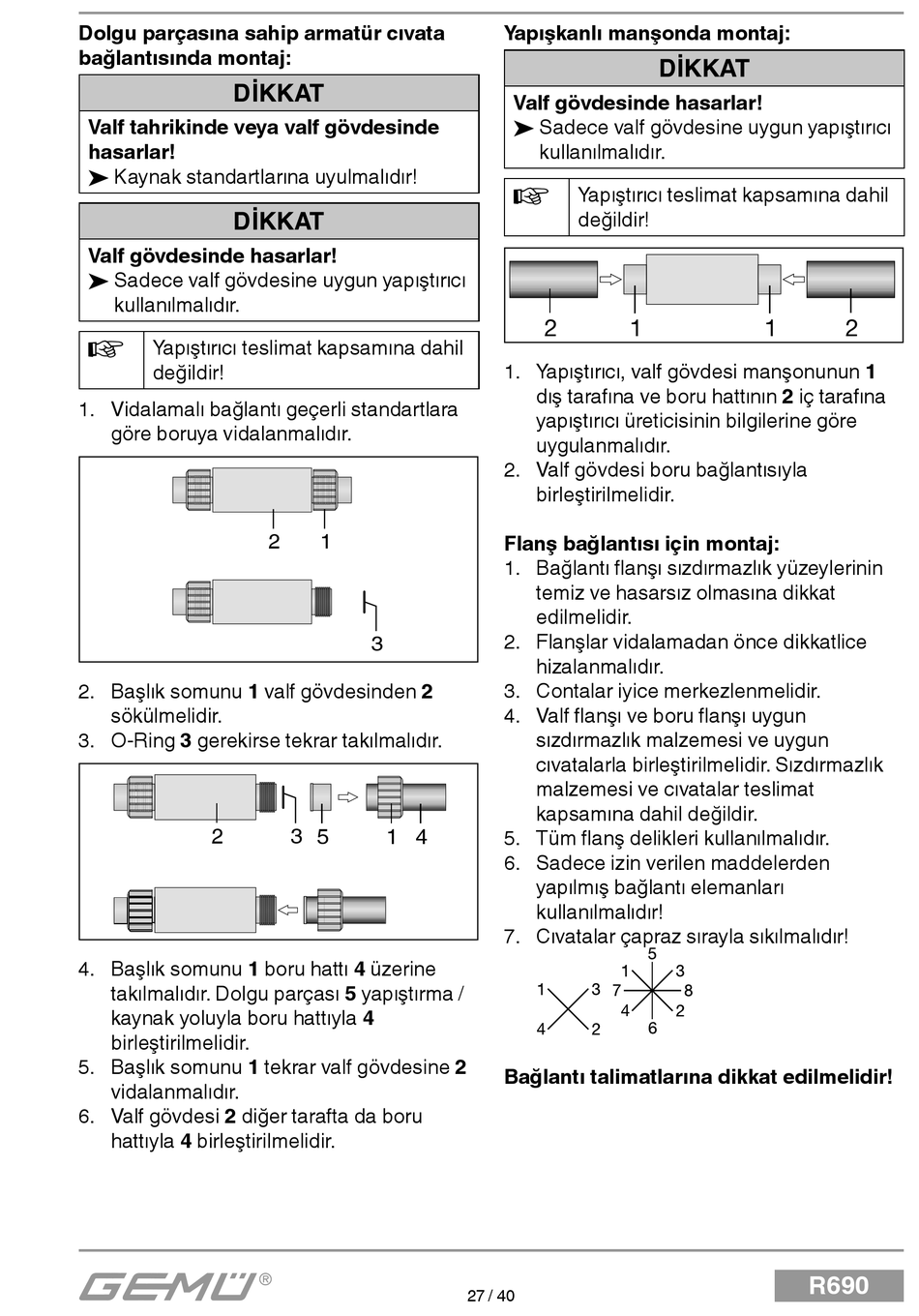

Dolgu parçasına sahip armatür cıvata
bağlantısında montaj:
DİKKAT
Valf tahrikinde veya valf gövdesinde
hasarlar!
® Kaynak standartlarına uyulmalıdır!
DİKKAT
Valf gövdesinde hasarlar!
® Sadece valf gövdesine uygun yapıştırıcı
kullanılmalıdır.
Yapıştırıcı teslimat kapsamına dahil
değildir!
1. Vidalamalı bağlantı geçerli standartlara
göre boruya vidalanmalıdır.
2. Başlık somunu 1 valf gövdesinden 2
sökülmelidir.
3. O-Ring 3 gerekirse tekrar takılmalıdır.
2
4. Başlık somunu 1 boru hattı 4 üzerine
takılmalıdır. Dolgu parçası 5 yapıştırma /
kaynak yoluyla boru hattıyla 4
birleştirilmelidir.
5. Başlık somunu 1 tekrar valf gövdesine 2
vidalanmalıdır.
6. Valf gövdesi 2 diğer tarafta da boru
hattıyla 4 birleştirilmelidir.
2 1
3
3
5 1 4
Yapışkanlı manşonda montaj:
Valf gövdesinde hasarlar!
® Sadece valf gövdesine uygun yapıştırıcı
kullanılmalıdır.
Yapıştırıcı teslimat kapsamına dahil
değildir!
2 1
1. Yapıştırıcı, valf gövdesi manşonunun 1
dış tarafına ve boru hattının 2 iç tarafına
yapıştırıcı üreticisinin bilgilerine göre
uygulanmalıdır.
2. Valf gövdesi boru bağlantısıyla
birleştirilmelidir.
Flanş bağlantısı için montaj:
1. Bağlantı fl anşı sızdırmazlık yüzeylerinin
temiz ve hasarsız olmasına dikkat
edilmelidir.
2. Flanşlar vidalamadan önce dikkatlice
hizalanmalıdır.
3. Contalar iyice merkezlenmelidir.
4. Valf fl anşı ve boru fl anşı uygun
sızdırmazlık malzemesi ve uygun
cıvatalarla birleştirilmelidir. Sızdırmazlık
malzemesi ve cıvatalar teslimat
kapsamına dahil değildir.
5. Tüm fl anş delikleri kullanılmalıdır.
6. Sadece izin verilen maddelerden
yapılmış bağlantı elemanları
kullanılmalıdır!
7. Cıvatalar çapraz sırayla sıkılmalıdır!
Bağlantı talimatlarına dikkat edilmelidir!
27 / 40
DİKKAT
1
R690
