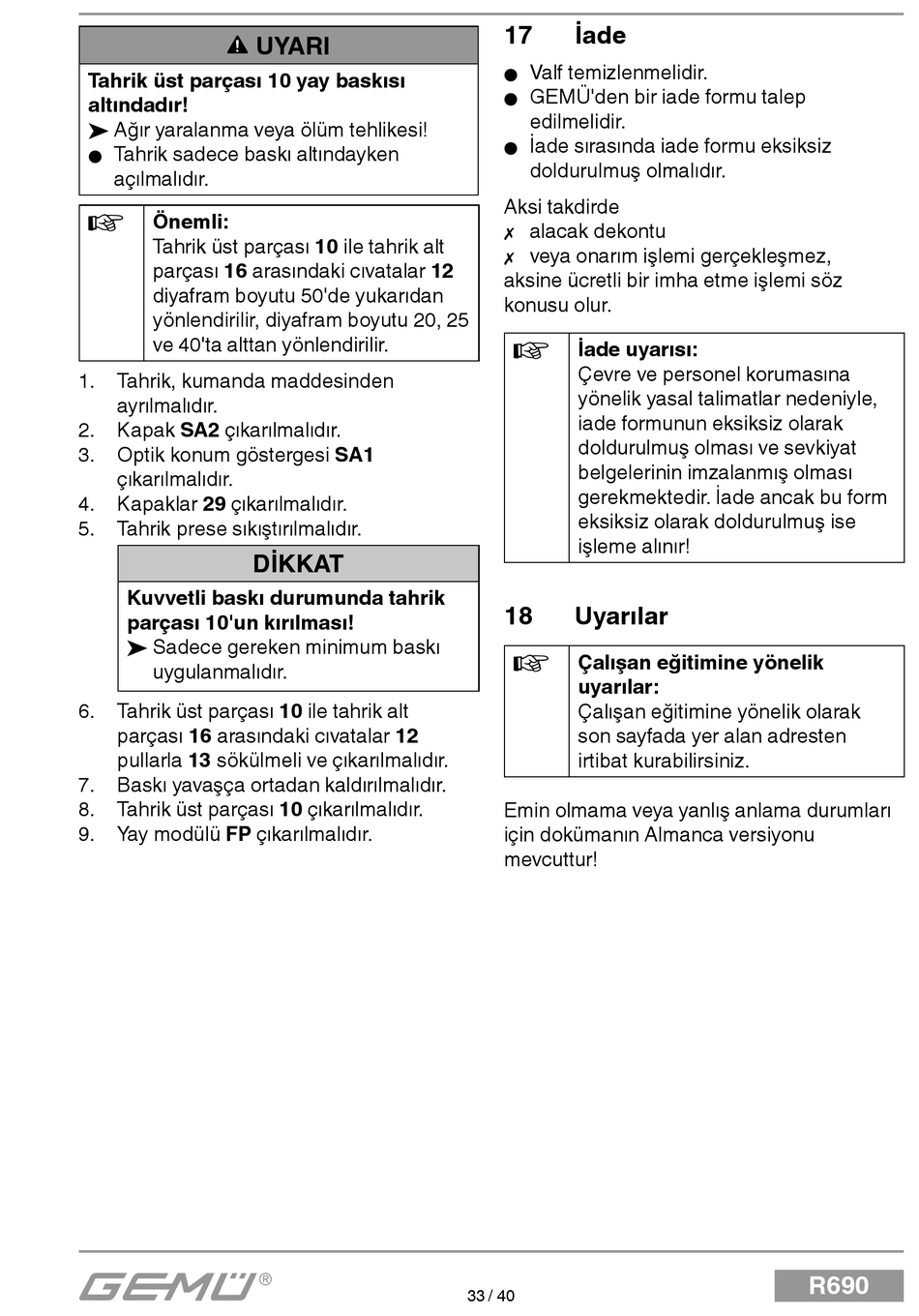

Tahrik üst parçası 10 yay baskısı
altındadır!
® Ağır yaralanma veya ölüm tehlikesi!
Tahrik sadece baskı altındayken
G
açılmalıdır.
Önemli:
Tahrik üst parçası 10 ile tahrik alt
parçası 16 arasındaki cıvatalar 12
diyafram boyutu 50'de yukarıdan
yönlendirilir, diyafram boyutu 20, 25
ve 40'ta alttan yönlendirilir.
1. Tahrik, kumanda maddesinden
ayrılmalıdır.
2. Kapak SA2 çıkarılmalıdır.
3. Optik konum göstergesi SA1
çıkarılmalıdır.
4. Kapaklar 29 çıkarılmalıdır.
5. Tahrik prese sıkıştırılmalıdır.
Kuvvetli baskı durumunda tahrik
parçası 10'un kırılması!
® Sadece gereken minimum baskı
uygulanmalıdır.
6. Tahrik üst parçası 10 ile tahrik alt
parçası 16 arasındaki cıvatalar 12
pullarla 13 sökülmeli ve çıkarılmalıdır.
7. Baskı yavaşça ortadan kaldırılmalıdır.
8. Tahrik üst parçası 10 çıkarılmalıdır.
9. Yay modülü FP çıkarılmalıdır.
UYARI
DİKKAT
17 İade
Valf temizlenmelidir.
G
GEMÜ'den bir iade formu talep
G
edilmelidir.
İade sırasında iade formu eksiksiz
G
doldurulmuş olmalıdır.
Aksi takdirde
alacak dekontu

veya onarım işlemi gerçekleşmez,

aksine ücretli bir imha etme işlemi söz
konusu olur.
İade uyarısı:
Çevre ve personel korumasına
yönelik yasal talimatlar nedeniyle,
iade formunun eksiksiz olarak
doldurulmuş olması ve sevkiyat
belgelerinin imzalanmış olması
gerekmektedir. İade ancak bu form
eksiksiz olarak doldurulmuş ise
işleme alınır!
18 Uyarılar
Çalışan eğitimine yönelik
uyarılar:
Çalışan eğitimine yönelik olarak
son sayfada yer alan adresten
irtibat kurabilirsiniz.
Emin olmama veya yanlış anlama durumları
için dokümanın Almanca versiyonu
mevcuttur!
