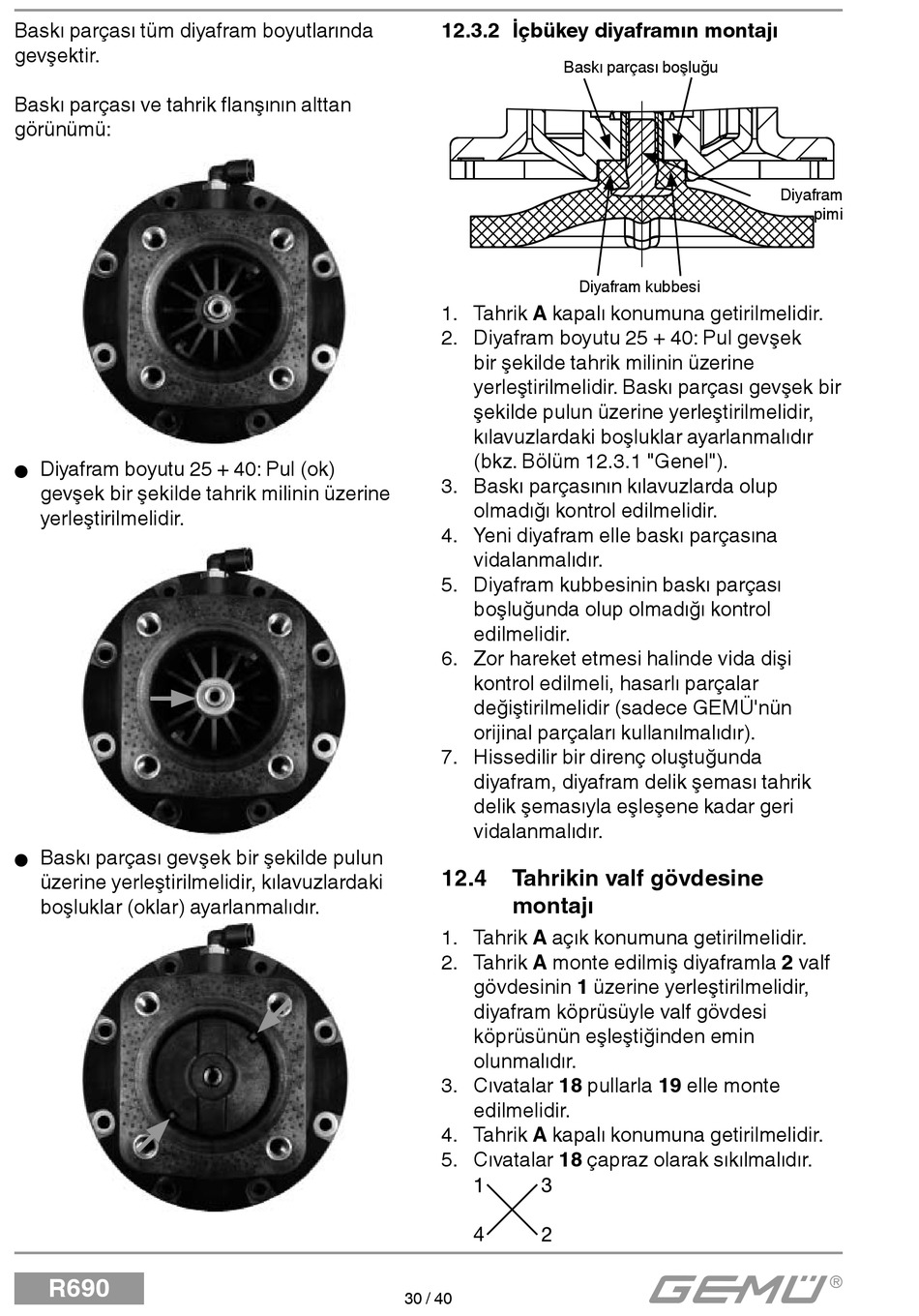

Baskı parçası tüm diyafram boyutlarında
gevşektir.
Baskı parçası ve tahrik flanşının alttan
görünümü:
Diyafram boyutu 25 + 40: Pul (ok)
G
gevşek bir şekilde tahrik milinin üzerine
yerleştirilmelidir.
Baskı parçası gevşek bir şekilde pulun
G
üzerine yerleştirilmelidir, kılavuzlardaki
boşluklar (oklar) ayarlanmalıdır.
R690
12.3.2 İçbükey diyaframın montajı
Baskı parçası boşluğu
1. Tahrik A kapalı konumuna getirilmelidir.
2. Diyafram boyutu 25 + 40: Pul gevşek
bir şekilde tahrik milinin üzerine
yerleştirilmelidir. Baskı parçası gevşek bir
şekilde pulun üzerine yerleştirilmelidir,
kılavuzlardaki boşluklar ayarlanmalıdır
(bkz. Bölüm 12.3.1 "Genel").
3. Baskı parçasının kılavuzlarda olup
olmadığı kontrol edilmelidir.
4. Yeni diyafram elle baskı parçasına
vidalanmalıdır.
5. Diyafram kubbesinin baskı parçası
boşluğunda olup olmadığı kontrol
edilmelidir.
6. Zor hareket etmesi halinde vida dişi
kontrol edilmeli, hasarlı parçalar
değiştirilmelidir (sadece GEMÜ'nün
orijinal parçaları kullanılmalıdır).
7. Hissedilir bir direnç oluştuğunda
diyafram, diyafram delik şeması tahrik
delik şemasıyla eşleşene kadar geri
vidalanmalıdır.
12.4 Tahrikin valf gövdesine
montajı
1. Tahrik A açık konumuna getirilmelidir.
2. Tahrik A monte edilmiş diyaframla 2 valf
gövdesinin 1 üzerine yerleştirilmelidir,
diyafram köprüsüyle valf gövdesi
köprüsünün eşleştiğinden emin
olunmalıdır.
3. Cıvatalar 18 pullarla 19 elle monte
edilmelidir.
4. Tahrik A kapalı konumuna getirilmelidir.
5. Cıvatalar 18 çapraz olarak sıkılmalıdır.
30 / 40
Diyafram kubbesi
Diyafram
pimi
