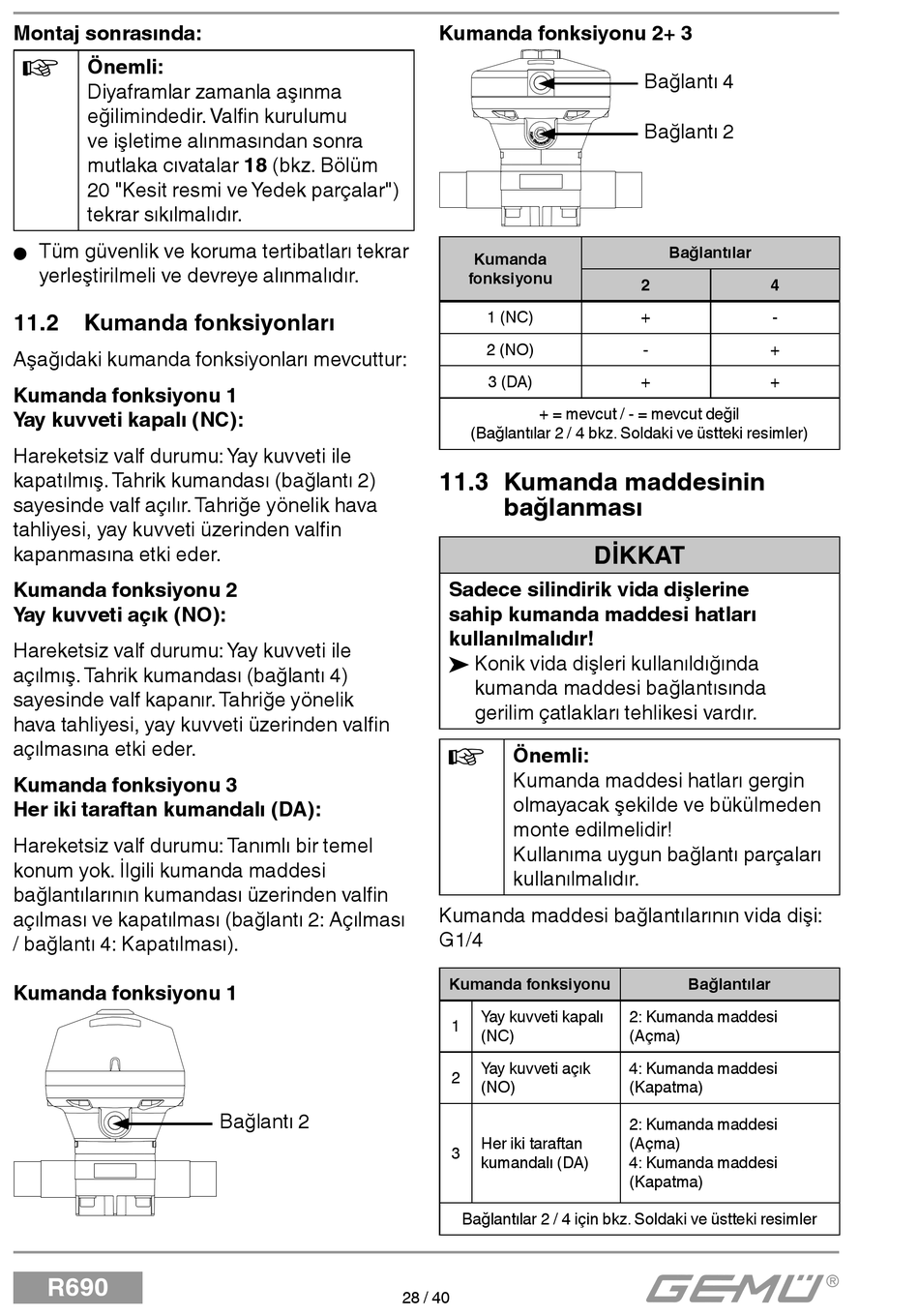

Gemü R690 Original Einbau- Und Montageanleitung Seite 28

Montaj sonrasında:
Önemli:
Diyaframlar zamanla aşınma
eğilimindedir. Valfin kurulumu
ve işletime alınmasından sonra
mutlaka cıvatalar 18 (bkz. Bölüm
20 "Kesit resmi ve Yedek parçalar")
tekrar sıkılmalıdır.
Tüm güvenlik ve koruma tertibatları tekrar
G
yerleştirilmeli ve devreye alınmalıdır.
11.2 Kumanda fonksiyonları
Aşağıdaki kumanda fonksiyonları mevcuttur:
Kumanda fonksiyonu 1
Yay kuvveti kapalı (NC):
Hareketsiz valf durumu: Yay kuvveti ile
kapatılmış. Tahrik kumandası (bağlantı 2)
sayesinde valf açılır. Tahriğe yönelik hava
tahliyesi, yay kuvveti üzerinden valfin
kapanmasına etki eder.
Kumanda fonksiyonu 2
Yay kuvveti açık (NO):
Hareketsiz valf durumu: Yay kuvveti ile
açılmış. Tahrik kumandası (bağlantı 4)
sayesinde valf kapanır. Tahriğe yönelik
hava tahliyesi, yay kuvveti üzerinden valfin
açılmasına etki eder.
Kumanda fonksiyonu 3
Her iki taraftan kumandalı (DA):
Hareketsiz valf durumu: Tanımlı bir temel
konum yok. İlgili kumanda maddesi
bağlantılarının kumandası üzerinden valfin
açılması ve kapatılması (bağlantı 2: Açılması
/ bağlantı 4: Kapatılması).
Kumanda fonksiyonu 1
R690
Bağlantı 2
Kumanda fonksiyonu 2+ 3
Kumanda
fonksiyonu
1 (NC)
2 (NO)
3 (DA)
+ = mevcut / - = mevcut değil
(Bağlantılar 2 / 4 bkz. Soldaki ve üstteki resimler)
11.3 Kumanda maddesinin
bağlanması
Sadece silindirik vida dişlerine
sahip kumanda maddesi hatları
kullanılmalıdır!
® Konik vida dişleri kullanıldığında
kumanda maddesi bağlantısında
gerilim çatlakları tehlikesi vardır.
Önemli:
Kumanda maddesi hatları gergin
olmayacak şekilde ve bükülmeden
monte edilmelidir!
Kullanıma uygun bağlantı parçaları
kullanılmalıdır.
Kumanda maddesi bağlantılarının vida dişi:
G1/4
Kumanda fonksiyonu
Yay kuvveti kapalı
1
(NC)
Yay kuvveti açık
2
(NO)
Her iki taraftan
3
kumandalı (DA)
Bağlantılar 2 / 4 için bkz. Soldaki ve üstteki resimler
28 / 40
Bağlantı 4
Bağlantı 2
Bağlantılar
2
+
-
+
DİKKAT
Bağlantılar
2: Kumanda maddesi
(Açma)
4: Kumanda maddesi
(Kapatma)
2: Kumanda maddesi
(Açma)
4: Kumanda maddesi
(Kapatma)
4
-
+
+
