Wolf FunctionLine Montageanleitung Seite 39

FNG-FB / FE
Höhe Kessel
Breite
Länge Speicher 155 Ltr.
Länge Speicher 200 Ltr.
Höhe Speicher
Gesamthöhe mit Regelung
Heizungsrücklauf
Gasanschluß
Heizungsvorlauf
Abgasanschluß
Kaltwasserzulauf
Zirkulation FB
Zirkulation FE
Warmwasseranschluß
Höhe der Füße/Fußschrauben 20mm ±10mm beachten!
3043324_201305

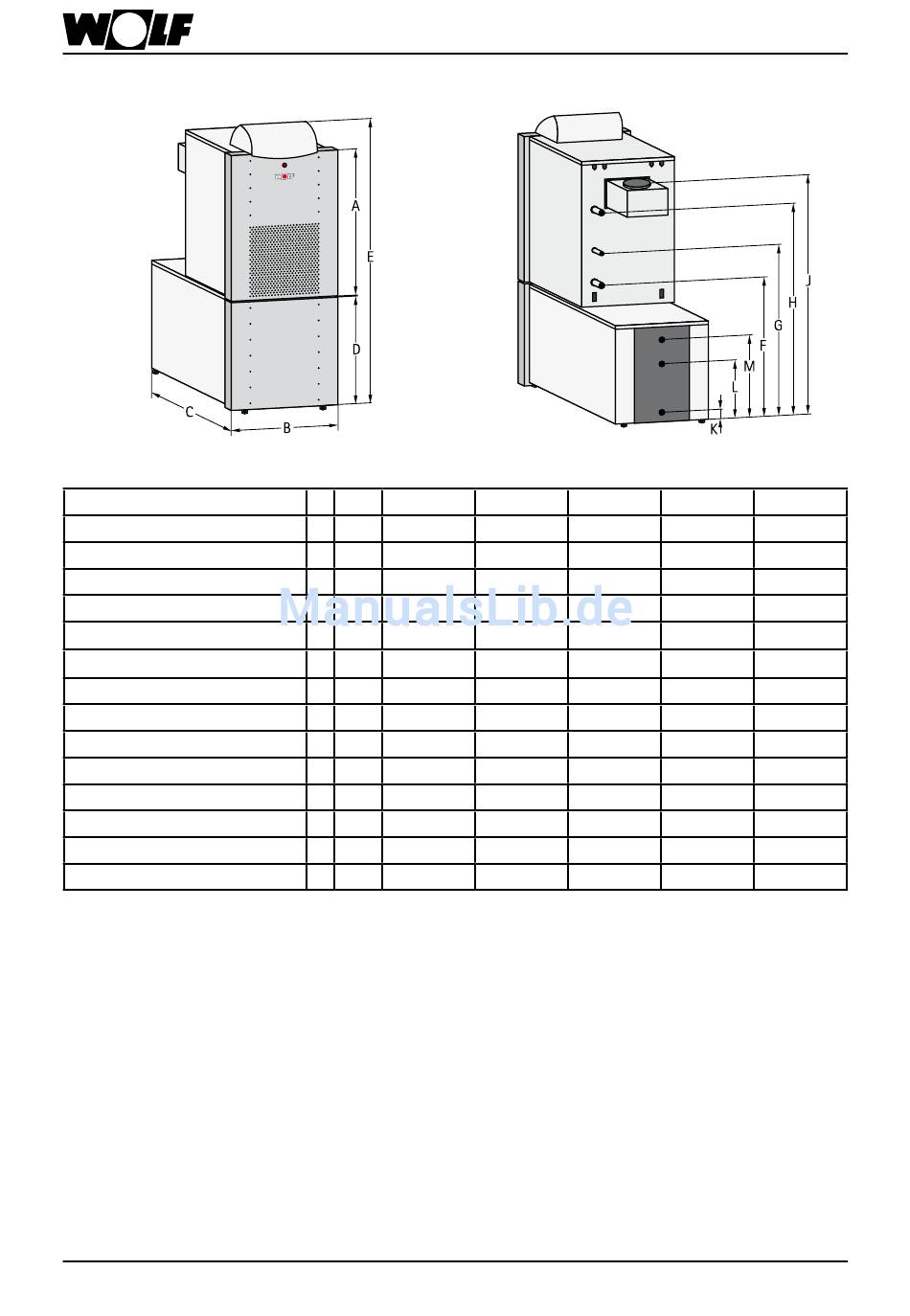

Abmessungen
17/155
A mm 835
B mm 660
C mm 987
C mm -
D mm 625
E mm 1625
F mm 860
G mm 990
H mm 1165
J mm 1350
K mm 90
L mm 412
L mm 312
M mm 534
21/155 26/200
835 835
660 660
987 -
- 1262
625 625
1625 1625
860 860
990 990
1165 1165
1350 1350
90 90
412 412
312 312
534 534
34/200 41/200
835 835
660 660
- -
1262 1262
625 625
1625 1625
860 860
990 990
1165 1165
1350 1350
90 90
412 412
312 312
534 534
39
