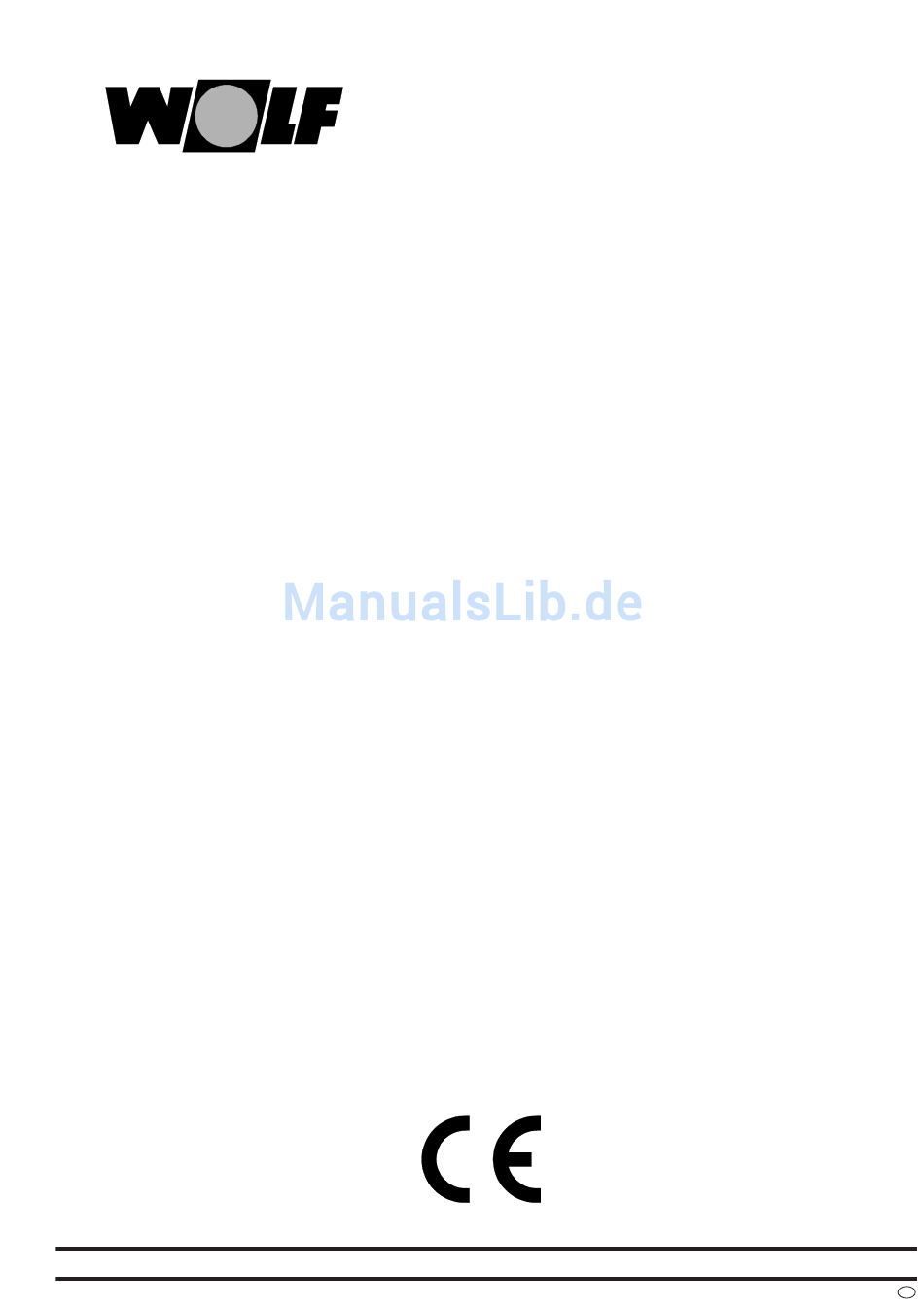

- Seite 1 Planungsunterlage Montageanleitung Gasheizthermen GG-2E GU-2E Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 44 105 07/00...
-
Seite 2: Inhaltsverzeichnis
Aufbauschema ......................7 Aufstellung ........................8 Montage ........................9 Installation ......................10-11 Luft-/Abgasführung (LAF) Rohrlänge der Luft-/Abgasführung GG-2E ......12 Luft-/Abgasführung (LAF) - Ausführungsvarianten GG-2E .......... 13 Luft-/Abgasführung (LAF) senkrecht GG-2E ............... 14 Luft-/Abgasführung (LAF) waagerecht / Anschluß an LAS und Abgasschornstein GG-2E ............15 Ergänzende Montagehinweise GG-2E ................ -
Seite 3: Normen, Vorschriften
Raumluftabhängige Gasthermen dürfen nur in einem Raum installiert werden, der die maßgeblichen Belüftungsanforderungen erfüllt. Lesen Sie die Montage- und Bedienungsanleitung, bevor Sie die Gastherme installieren! Hinweis: Die Gasheizthermen GU-2E und GG-2E erfüllen die ab 1998 gültigen Grenzwerte der BImSchV und die Anforderungen für Niedertemperaturbetrieb gemäß CE-Richtlinie. Diese Montageanleitung ist sorgfältig aufzubewahren! - Seite 4 Vor der Installation der Wolf Gasheiztherme muß die Zustimmung des Gasversorgungsunternehmens und des Bezirks-Schornsteinfegermeisters ein- geholt werden. Die Installation der Wolf Gasheiztherme darf nur vom anerkannten Fachmann durchge- führt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße Instal- lation und für die erste Inbetriebnahme.
-
Seite 5: Technische Daten
Technische Daten GU-2E-18 GU-2E-24 GG-2E-18 GG-2E-24 Nennwärmeleistung Nennwärmebelastung 20,2 26,5 19,7 26,5 Kleinste Wärmeleistung (modulierend) 10,9 10,9 Kleinste Wärmebelastung (modulierend) 12,0 11,7 Heizungsvorlauf AußenØ 20(G3/4) 20(G3/4) 20(G3/4) 20(G3/4) Heizungsrücklauf AußenØ 20(G3/4) 20(G3/4) 20(G3/4) 20(G3/4) Warmwasseranschluß Kaltwasseranschluß Gasanschluß Abgasrohranschluß Luft-/Abgasrohranschluß 95,5/63 95,5/63 Gasanschlußwert:... -
Seite 6: Abmessungen
Abmessungen GU-2E GG-2E... -
Seite 7: Aufbauschema
GG-2E Aufbauschema GU-2E Abgasrohranschluß GU-2E mit Speicherverrohrung Schnellentlüfter Abgasfühler Strömungssicherung Temperaturbegrenzer Rücklauffühler Heizwasserwärmetauscher Überwachungselektrode Zündelektrode wassergekühlter Gasbrenner Gasdrosselblende (nur bei GU für Erdgas LL) Ausdehnungsgefäß Gaskombiventil Heizkreispumpe Vorlauffühler Überströmventil Entlüfterschraube für Heizkreis Dreiwege-Umschaltventil Heizungsvorlauf Heizungsrücklauf Speichervorlauf Speicherrücklauf Gaszuleitung Luft-/Abgasführung GG-2E Meßblende... -
Seite 8: Aufstellung
Zur Durchführung von Inspektions- und Wartungsarbeiten am Gerät empfehlen wir einen Allgemein seitlichen Freiraum von mindestens 40 mm bei GU-2E, 100 mm bei GG-2E und einen Abstand zur Decke von 400 mm. Die Gasheiztherme entspricht der Schutzart IP X4D und darf in Bädern im Schutzbereich 1 und größer nach VDE 0100 Teil 701 installiert werden. -
Seite 9: Montage
Gerätebefestigung Zuerst muß die Einbauposition der Gasheiztherme bestimmt werden. Dabei sind die Luft-/Abgasführung (bei GG-2E) und der Abgasanschluß (bei GU-2E), die seitlichen Abstände zu Wänden und Decke sowie evtl. bereits vorhandene Anschlüsse für Gas, Heizung, Warmwasser und Elektroanschluß zu berücksichti- gen. -
Seite 10: Installation
Der Einbau von Abgasklappen ist nur dann zulässig, wenn sie vom Bezirksschorsteinfeger- meister vorgeschrieben werden. Bei thermischen Abgasklappen dürfen nur Diermayer- Klappen des Typs GWR-T aus dem Wolf-Lieferprogramm verwendet werden. Es wird der Einsatz von motorisch gesteuerten Abgasklappen empfohlen. Diese Klappen müssen eine CE-Zulassung haben und werden am Anschlußkasten der Regelung ange-... - Seite 11 Heizungsvorlauf durch das Dreiwege-Umschaltventil aus dem Wolf-Zubehörprogramm zu ersetzen und an der Abzweigung des Heizungsrücklaufs der Blindstopfen zu entfernen. Speicherfabrikat Wolf Der Verrohrungssatz (Wolf-Zubehör) ist am Dreiwege-Umschaltventil und am Rücklauf der Gasheiztherme anzuschließen. Speichervorlauf und Speicherrücklauf sind mit dem Dreiwege-Umschaltventil bzw. dem Speicherfremdfabrikat Rücklauf der Gasheiztherme zu verbinden.
-
Seite 12: Luft-/Abgasführung (Laf) Rohrlänge Der Luft-/Abgasführung Gg-2E
- Wert in [%] Der CO -Wert darf eine Abweichung von ±1,0% aufweisen Bei GG-2E-18 ist werkseitig eine Abgasblende eingebaut, die nicht entfernt werden darf. Für GG-2E-24 ist kein Abgasblende erforderlich. Die gerade Luft-/Abgasführung darf bei Installation an einen Luft-/Abgasschornstein Anschluß... -
Seite 13: Luft-/Abgasführung (Laf) Ausführungsvarianten
Luft-/Abgasführung (LAF) Ausführungsvarianten GG-2E Luft-/Abgasführung (LAF) Hinweis: Bei niedrigen Außentemperaturen kann es vorkommen, daß der im Abgas enthaltene Wasserdampf an der Luft-/Abgasführung kondensiert und zu Eis gefriert. Durch bauseitige Maßnahmen wie z.B. durch die Montage eines Schneefangs ist das Her- abfallen von Eis zu verhindern. -
Seite 14: Luft-/Abgasführung (Laf) Senkrecht Gg-2E
GG-2E Luft-/Abgasführung (LAF) senkrecht 1 Gasheiztherme 3 Ausgleichshülse (100 mm) für Abgasrohr 4 Schelle lackiert (44 mm) für Luftrohr außen 5 Verschlußschelle für Revisionsöffnung innen (70 mm) 6 Verschlußschelle für Revisionsöffnung außen (100 mm) 7 Luft-/Abgasrohr mit Revisionsöffnung Lieferbare Längen: 477 mm... -
Seite 15: Luft-/Abgasführung (Laf) Waagerecht
Luft-/Abgasführung (LAF) waagerecht GG-2E Anschluß an LAS und Abgasschornstein Luft-/Abgasführung waagerecht Horizontale Luft-/Abgasführung durch Außenwand Anschluß an LAS Zweizügiger Kamin z.B. System Plewa z.B. System Schiedel (Bestands-LAS) Anschluß an Abgasschornstein B32 Der Anschluß für den Abgasschornstein (24) muß direkt am Abgasschornstein gemäß... -
Seite 16: Ergänzende Montagehinweise Gg-2E
25 mm Abstand A Abstand A bestimmen. Länge Abgasrohr (innen) = A-25 mm Hinweise: Bei GG-2E-18 ist werkseitig eine Abgasblende eingebaut, die nicht Bohrungen Ø3mm bauseits, Teile luftseitig an jeder Verbindung entfernt werden darf. mit mindestens 1 Schraube sichern. -
Seite 17: Elektroanschluß
Das bauseitige externe Flüssiggasventil 230VAC an den Klemmen L und N am ventil Anschluß FV und PE anschließen. Anschluß Zirkulationspumpe Die Zirkulationspumpe 230VAC, aus dem Wolf Zubehörprogramm, an den Klemmen L und N am Anschluß Z und PE anschließen. Anschluß Abgasklappe Anschlußmöglichkeit für DIN-geprüfte motorbetätigte Abgasklappe. Anschlußkabel für Abgasklappe an den Klemmen AK gemäß... - Seite 18 Elektroanschluß Es dürfen nur Regler aus dem Wolf-Zubehörprogramm angeschlossen werden. Anschluß Wolf-Regelungszubehör Ein Anschlußplan liegt dem jeweiligen Zubehörteil bei. ( DRT, DWT, DWTM) Als Verbindungsleitung zwischen dem Regelungszubehör und der Gasheiztherme ist eine zweiadrige Leitung (Querschnitt > 0,5mm²) zu verwenden.
-
Seite 19: Regelungsparameter Anzeigen / Ändern
2) 87% Modulationsgrad entsprechen je nach Geräteausführung 18 bzw. 24kW Heizleistung. Brennerstatusanzeige Durch Drücken der linken Programmiertaste (-) wird der aktuelle Brennerstatus angezeigt: Warten auf Brennerfreigabe (Störung) Standby Warten bis Differenzdruckwächter schließt (nur GG-2E) Warten auf Flammenerkennungssignal Flammenstabilisierung Softstart Normalbetrieb Ventilator-Nachlauf (nur GG-2E) Durch Drücken der rechten Programmiertaste (+) wird die aktuelle Betriebsart angezeigt:... -
Seite 20: Betriebsbereitstellung
Die erste Inbetriebnahme und die Bedienung des Gerätes, sowie die Einweisung Bedienung des Betreibers muß von einem qualifizierten Fachmann durchgeführt werden. Die Inbetriebnahme und Bedienung der Wolf-Gasheiztherme ist entsprechend der beiliegenden Betriebsanleitung vorzunehmen. Hinweis: Die Einschalthäufigkeit der Gasheiztherme wird im Heizbetrieb elektronisch be- grenzt. -
Seite 21: Gasanschlußdruck/Leistungseinstellung
Heizleistung reduzieren - Bei GU-2E ist ein U-Rohr-Manometer nach lockern der Verschlußschraube am Meßnippel "B" des Gaskombiventils anzuschließen. - Bei GG-2E ist ein U-Rohr-Manometer nach lockern der Verschlußschraube am Meßnippel "B" des Gaskombiventils und am Meßnippel "C" des Brennraumgehäuses anzuschließen. -
Seite 22: Düsendrücke / Gasdurchflußtabelle
10,9 12,5 10,9 GU-2E-24 24,0 26,5 14,4 11,5 21,0 20,4 (22,5) 10,4 15,3 16,0 18,1 10,2 13,0 14,9 10,9 12,0 GG-2E-18 18,0 19,7 13,4 14,9 29,0 15,3 (16,7) 10,7 20,8 13,0 14,2 15,1 10,9 12,0 10,9 GG-2E-24 24,0 26,5 14,9... -
Seite 23: Wartung
- Brennraumgehäuse abnehmen (nur GG-2E) Brennraumgehäuse (nur GG-2E) - Brennkammerdeckel abschrauben Brennkammerdeckel - Strömungssicherung beim GU-2E, bzw. Abgassammelkasten beim GG-2E abnehmen - Sicherheitstemperaturbegrenzer abschrauben oder Kabel abstecken Strömungssicherung Achtung: Wird der Sicherheitstemperaturbegrenzer (STB) abgeschraubt, muß bei der Montage Wärmeleitpaste zwischen STB und Wärmetauscher gegeben werden. -
Seite 24: Reinigen Des Brenners
Wartung Reinigen des Brenners - Heizungswasser entleeren und Gerät wie abgebildet vorbereiten - Sechskantschrauben des Gasverteilerrohrs entfernen Überwurfmuttern Ionisationselektrode - Überwurfmuttern der Brennereinheit lösen Zündelektrode Brenner- einheit - Zünd- und Ionisationselektrode abziehen - Halteschrauben der Brennereinheit entfernen. Halteschrauben - Brennereinheit herausnehmen. Evtl. -
Seite 25: Abgasüberwachung Messung Nach Bimschv
- Nach ca. 15 min. geht die Gasheiztherme automatisch wieder in Betrieb. Achtung: Bei nicht ordnungsgemäßer Funktion der Abgasüberwachung darf die Gas- heiztherme nicht in Betrieb genommen werden. Meßhinweise zur GG-2E Verkleidung abnehmen, Gasheiztherme in Betrieb nehmen und Schornsteinfegerbetrieb für Schornsteinfeger/Fachmann aktivieren. Im Display erscheint neben der Heizwassertemperatur ein Punkt. -
Seite 26: Ersatzteilnummern
Gasbrenner Automatisches Entlüftungsventil Wasserschalter mit Heizwasser- Wassermengenregler wärmetauscher Regelungsplatine Gaskombiventil Gasheiztherme GU-2E/GG-2E GU-2E GG-2E Art.-Nr. 3-Wegemischer DN20 für DWTM 27 91 005 3-Wege-Ventil elektrisch mit Stufenbohrung für Thermostat, 27 99 223 verpackt (baugleich Art. 27 99 222) Abdeckklappe für Entlüfteröffnung... - Seite 27 Ersatzteilnummern Gasheiztherme GU-2E/GG-2E GU-2E GG-2E Art.-Nr. Drehknopf Set für (A)RT und (A)WT 17 10 077 Drehknopf Regelung für Programmwahl 17 10 104 Drehknopf Regelung für Temperaturwahl 17 10 105 DWTM als Ersatzregler 27 33 007 Einhängeklammer für Verkleidung links 34 79 950 Einhängeklammer für Verkleidung rechts...
-
Seite 28: Störung - Ursache - Behebung
Störung - Ursache - Behebung Fehler- Störung Ursache Behebung code TB Übertemperatur Die Vorlauftemperatur hat die Grenze für Anlagendruck prüfen, Heizkreispumpe die TB-Abschalttemperatur von 110°C prüfen, Überströmventil prüfen, überschritten Entstörtaste drücken keine Flammenbildung Bei Brennerstart keine Flammenbildung Gaszuleitung prüfen und ggf. Gashahn öffnen.
