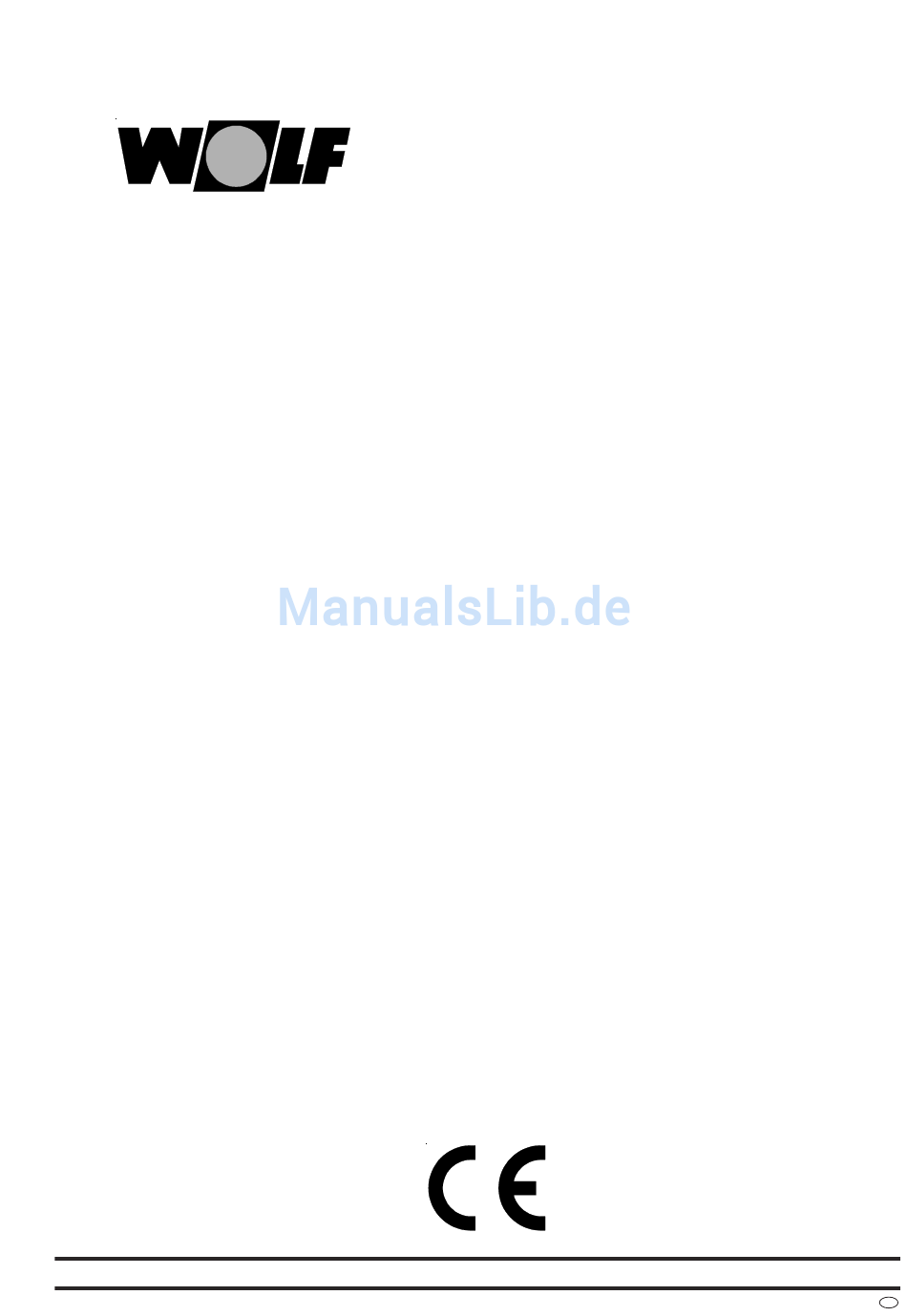

Wolf NK Montageanleitung
Stahlheizkessel bis 63 kw
Montageanleitung
Stahlheizkessel bis 63 kW
Montageanleitung Ölgebläsebrenner für Unit
befindet sich in der Verpackung des Ölgebläsebrenners
Montageanleitung für den liegenden Edelstahlspeicher
befindet sich in der Verpackung des Edelstahlspeichers
Montage- und Bedienungsanleitung der Regelung
befindet sich in der Verpackung der Regelung
Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600
Art.-Nr. 30 43 000
07/00
TV
D
1
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf NK
Inhaltszusammenfassung für Wolf NK
- Seite 1 Montageanleitung für den liegenden Edelstahlspeicher befindet sich in der Verpackung des Edelstahlspeichers Montage- und Bedienungsanleitung der Regelung befindet sich in der Verpackung der Regelung Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 43 000 07/00...
- Seite 2 Für den Betrieb mit Gas-Gebläsebrennern gelten folgende Gasgerätekategorien: Länderkurzzeichen Land Gasgerätekategorie Deutschland 2ELL3B/P Österreich 2H3B/P Luxemburg bzw. I Öl-/Gas-Stahlheizkessel Typ NK Öl-/Gas-Stahlheizkessel Typ NK-B (Kesselsockel Zubehör) mit Edelstahlspeicher Öl-Unit-Stahlheizkessel Typ NU-3B/-4B Öl-Unit-Stahlheizkessel Typ NU-3/-4 mit Ölgebläsebrenner mit Edelstahlspeicher (Kesselsockel Zubehör) und Ölgebläsebrenner...
-
Seite 3: Technische Daten
Fühlerlänge max. Gesamtgewicht NU-3/NU-4 NK-B NU-3B/NU-4B CE - Identnummer NK/NK-B CE-0085 AR 0032 Elektroanschluß 230 V / 50 Hz / 10A Werte für untere/obere Kesselleistung, bezogen auf einen CO -Gehalt von 13% (Heizöl EL) und eine mittlere Kesselwassertemperatur von 60°C. Die Abmessungen des Schornsteins sind nach DIN 4705 zu berechnen. -
Seite 4: Sicherheitshinweise
- Der Heizkessel darf nur in technisch einwandfreiem Zustand betrieben werden. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen umgehend und fachmännisch behoben werden. - Schadhafte Bauteile und Gerätekomponenten dürfen nur durch Original-WOLF- Ersatzteile ersetzt werden. Normen, Vorschriften... - Seite 5 Aufstellung - Für die Aufstellung des Heizkessels bzw. Heizkessels mit Edelstahlspeicher ist ein Aufstellungshinweise ebener und tragfähiger Untergrund erforderlich. - Der Heizkessel und der Edelstahlspeicher (falls vorhanden) dürfen nur in einem frostgeschützten Raum aufgestellt werden. Sollte in Stillstandszeiten Frostgefahr bestehen, so müssen Heizkessel, Speicher und Heizung entleert werden.
- Seite 6 Stahlkessel Befestigung Sockel (Zubehör) Aufstellung des Heizkessels - Wird der Heizkessel in Verbindung mit einem liegenden WOLF-Edelstahlspeicher auf Edelstahlspeicher installiert, so ist erst der Edelstahlspeicher zu montieren. Die Montageanleitung für den Edelstahlspeicher liegt in der Verpackung des Edelstahl- speichers.
- Seite 7 Montage Verkleidung / Abgasschalldämpfer Montage Verkleidung Anschlußkabel aus der Regelung Kessel- fühler Brennerzuleitung 1 Wärmedämmung: Um den Kessel legen (überlappen) und mit Spannfedern befestigen. 2 Wärmedämmung hinten: Über die Anschlüsse führen und an der Rückwand anlegen. 3 Wärmedämmung vorne: Lose an die Kesselfront legen. 4 Kesselfrontverkleidung: Von oben an die Kesselfront hängen.
- Seite 8 Sicherheitstemperaturbegrenzer entriegeln, Anlagenschalter wieder einschalten. Regelungszubehör Montage und elektr. Verdrahtung gemäß der dem Regelungszubehör beiliegenden Schaltplänen. Werden Wolf-Heizkessel mit anderen als Wolf-Regelungen ausgerüstet oder werden Hinweis an Wolf-Regelungen technische Veränderungen vorgenommen, übernimmt die Fa. Wolf keine Gewährleistung für Schäden, die hieraus entstehen.
-
Seite 9: Installation / Wartung
- Zum Füllen der Heizungsanlage einen Füll- und Entleerungshahn am Anschluß "Entleeren, Füllen" montieren und einen Wasserschlauch anschließen. - Wird ein liegender Wolf-Edelstahlspeicher angeschlossen, die Heizschlange bei einem Anlagendruck von ca. 0,5 bar oder weniger durch Einschalten der Speicher- ladepumpe (Laufzeit ca. 2 Min.) entlüften. - Seite 10 Brenner / Elektroanschluß Montage Brenner Die Montageanleitung für den Unit-Ölgebläsebrenner befindet sich in der Verpackung des Brenners. Bei der Montage anderer Brenner (Fremdfabrikat) dürfen für die Befestigung des Brenners am Kesselflansch nur Schrauben verwendet werden, die nicht weiter als 15mm in den Kesselflansch eingeschraubt werden können. Es dürfen nur Gasgebläse- brenner eingesetzt werden, die der EG-Richtlinie 90/396/EWG entsprechen! Elektroanschluß...
-
Seite 11: Ersatzteilnummern
Ersatzteilnummern Anschlußkabel aus der Regelung 1 Wärmedämmung 2 Wärmedämmung hinten 3 Wärmedämmung vorne Kessel- 4 Kesselfrontverkleidung fühler 4a Einhängewinkel für Schalldämmhaube 5 Verkleidungsdeckel 6 Seitenverkleidung 7 Typenschild Brennerzuleitung 17/20/25 32/40 50/63 Stahlheizkessel bis 63 kW Art.-Nr. Art.-Nr. Art.-Nr. Kessel Heiße Brennkammer 17=8810211 20=8810231 32=8810212... -
Seite 12: Störung-Ursache-Behebung
Störung-Ursache-Behebung Störung Ursache Behebung Brenner läuft nicht an Keine Spannung vorhanden Sicherung, elektrische Anschlüsse, Stellung Betriebs- bzw. geht auf Störung schalter Regelung und Heizungs-Notschalter überprü- fen. Öltank leer / Öltank füllen / Gaszuleitung abgesperrt Gaszuleitung öffnen. Brennerstörung Entstörknopf am Feuerungsautomaten drücken. (siehe Montageanleitung Brenner) Sicherheitstemperaturbegrenzer Entriegelung an der Regelung drücken.
