ARCUS®digma.
A 6.5.1 Umschalten der
Bildschirmansichten

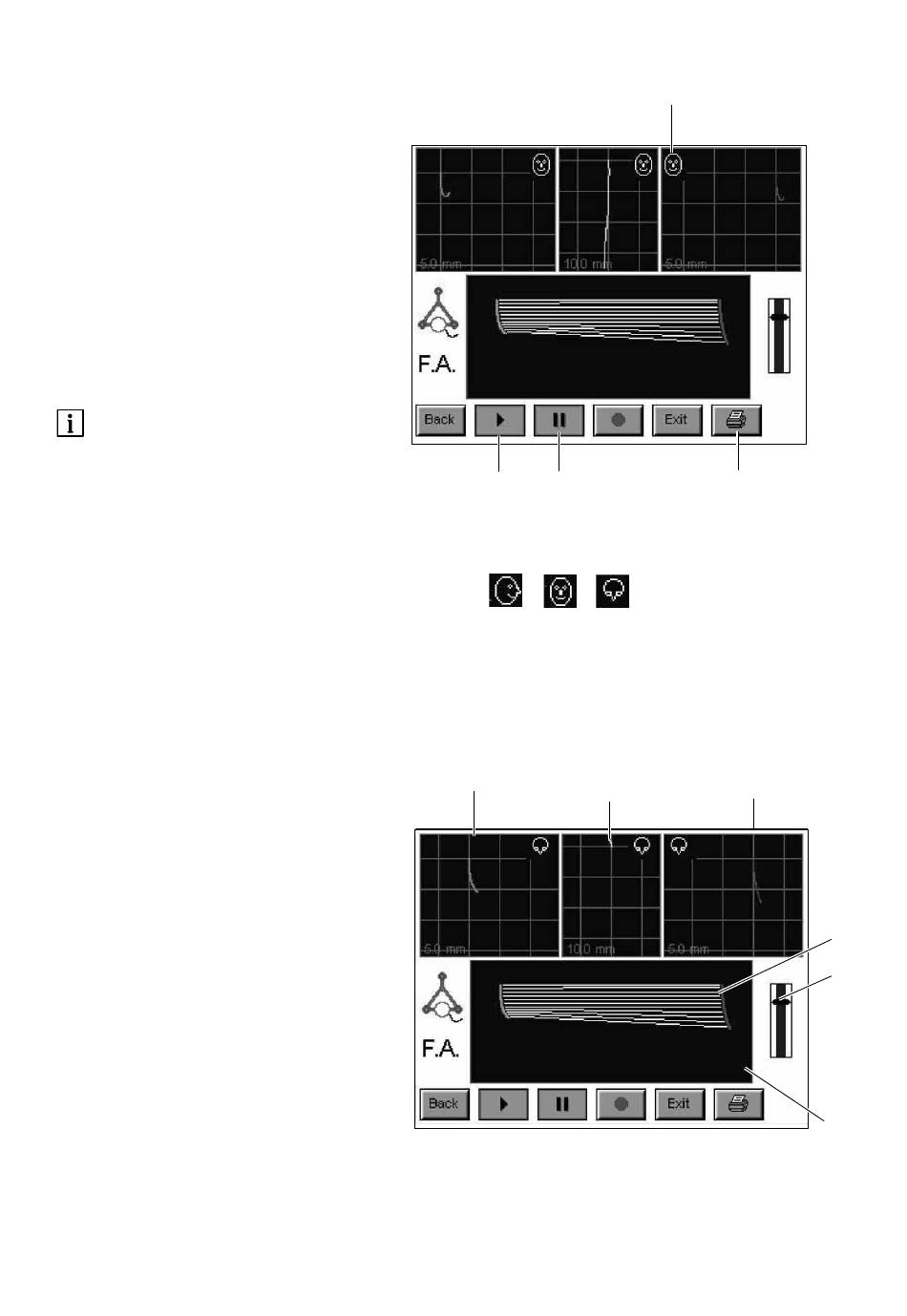

Durch Berühren des graphisch dargestellten
Kopfes @ in der rechten oberen Ecke der
Messbildschirme, können die Darstellungen
in die gewünschte Ansicht gedreht werden.
Ansichten
fi sagittale Ansicht (von der Seite)
Ì frontale Ansicht (von vorne)
\ horizontale Ansicht (von oben)
Die Ansicht muss vor der Registrierung
gewählt werden.
Wird nach der Registrierung in eine andere
Ansicht umgeschaltet, so wird der Bild-
schirminhalt gelöscht.
Ausnahme:
Wird die Taste Wiederholung £
(Replay) gedrückt, so kann eine Aufzeichnung
beliebig oft wiederholt werden.
Dieser Wiedergabemodus erlaubt die
Darstellung in beliebigen Ansichten
Taste Replay £ betätigen
• Bildschirm zeigt die letzte Aufzeichnung
in der gewählten Ansicht.
Taste Replay £ erneut betätigen
• Ansicht wird verändert
• Der Bildschirm zeigt die erfasste Bewegung
in der gewünschten Ansicht.
Pausetaste #
• Replayvorgang kann an beliebiger Stelle
unterbrochen und wieder gestartet werden.
Anzeigefelder |, ·
• Im Anzeigefeld "Gelenk" | ist ein
Vergleichsgitter mit 5 mm Abständen
hinterlegt z.B.Länge der Protrusionsbahn
• Im Anzeigefeld Inzisal · ist ein Ver-
gleichsgitter mit 15 mm Abständen hinterlegt
z.B. Erfassen der max. Mundöffnung SKD
• Im Anzeigefeld ‰ werden die zeitgleichen
Orte der rechten und linken kinematischen
Achsepunkte durch eine Linie verbunden
- Parallele Linie » deuten auf eine ungestörte
Bewegung in den Kiefergelenken hin.
- Nicht parallele Linie deuten auf unter-
schiedliche Bewegungen hin.
Die mögliche Speicherkapazität wird durch
den Füllstand „ angezeigt.
Speicherzeit ca. 10-12 sec.
Alle gespeicherten Bewegungen können
beliebig oft durch das Antippen der Taste £
wiederholt werden.
£
#
Ì
fi
\
|
·
17
@
"
¯
»
„
‰
