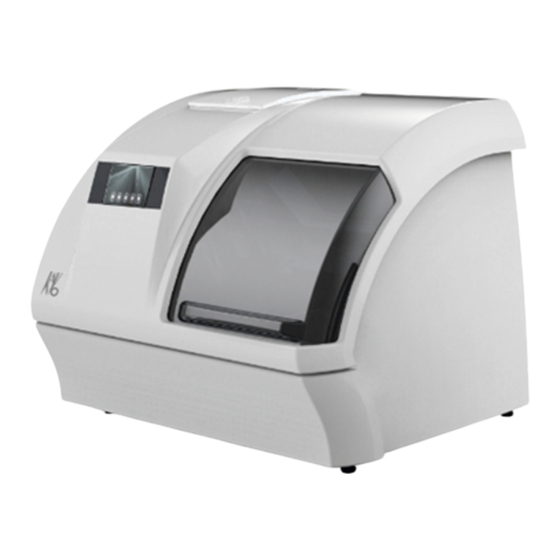

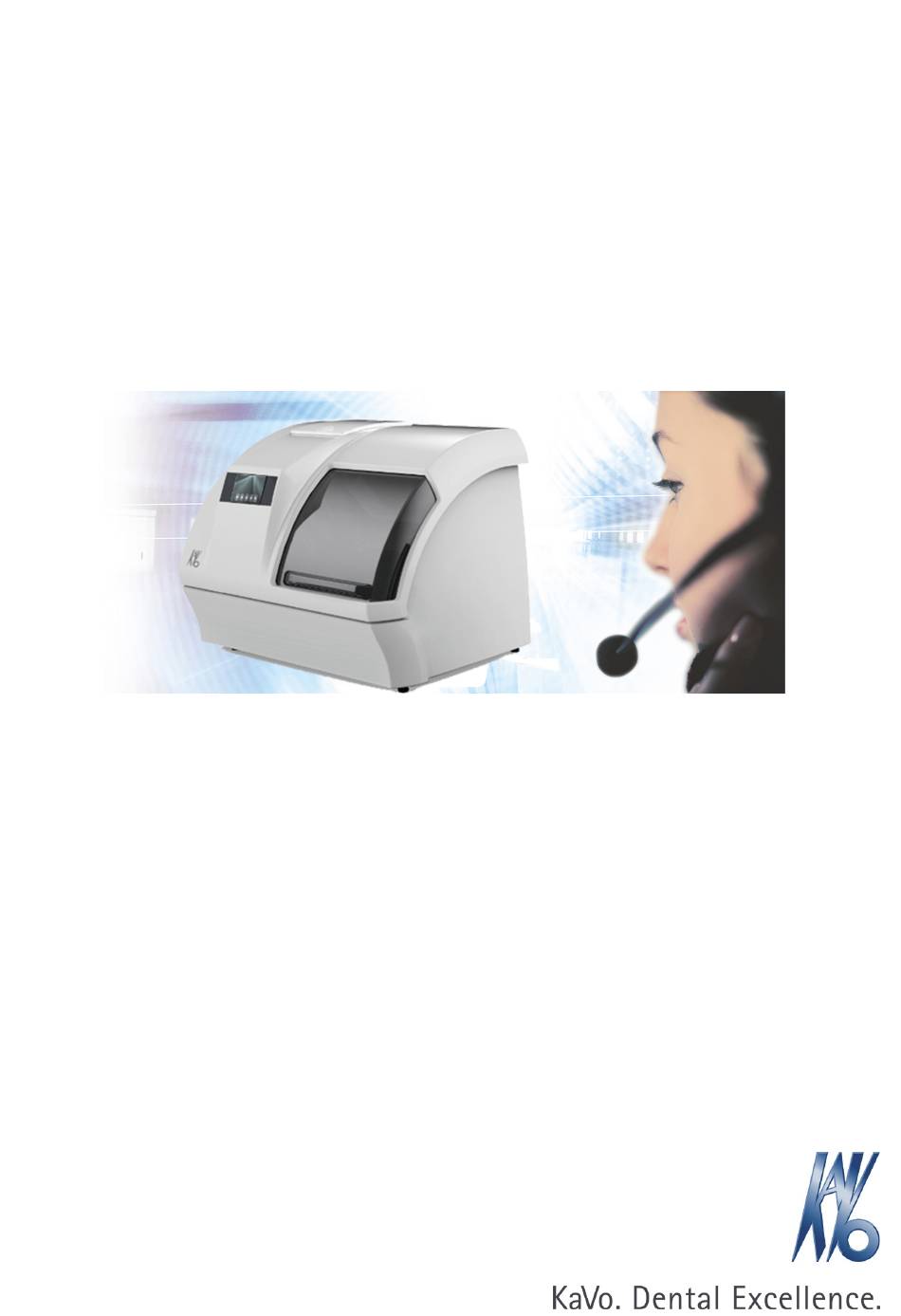

- Seite 1 Pflegeanweisung KaVo ARCTICA Engine Immer auf der sicheren Seite.
- Seite 2 Vertrieb: Hersteller: KaVo Dental GmbH Kaltenbach & Voigt GmbH Bismarckring 39 Bismarckring 39 D-88400 Biberach D-88400 Biberach Tel. +49 (0) 7351 56-0 www.kavo.com Fax +49 (0) 7351 56-1488...
-
Seite 3: Inhaltsverzeichnis
Pflegeanweisung KaVo ARCTICA Engine Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemeine Hinweise............................4 1.1 Zielgruppe..............................4 1.2 Symbole in dieser Pflegeanweisung......................4 1.2.1 Gefahrenstufen..........................4 1.2.2 Allgemeine Zeichen und Symbole....................4 1.3 Genereller Hinweis für Wartungsarbeiten " Reinigungsbutton": .............. 5 2 Wartung Täglich............................... 6 2.1 Gehäuse und Arbeitsraum reinigen...................... -
Seite 4: Allgemeine Hinweise
Voraussetzung Diese Anweisung vor der ersten Inbetriebnahme des Produkts lesen, um Fehlbedie‐ nungen und Schädigungen zu vermeiden. Hinweis Gebrauchsanweisung der ARCTICA Engine beachten! 1.1 Zielgruppe Personal ▶ Nur Fachpersonal einsetzen, das aufgrund seiner Ausbildung und Erfahrung be‐ fähigt ist, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden. Für die Bedienung qualifiziert sind: ▪... -
Seite 5: Genereller Hinweis Für Wartungsarbeiten " Reinigungsbutton
Pflegeanweisung KaVo ARCTICA Engine 1 Allgemeine Hinweise | 1.3 Genereller Hinweis für Wartungsarbeiten " Reinigungsbutton": 1.3 Genereller Hinweis für Wartungsarbeiten " Reinigungsbutton": Bei allen Wartungs- und Reinigungsarbeiten im Arbeitsraum muss der Reinigungsbut‐ ton gedrückt werden und die Druckluft für Reinigung eingeschaltet werden. -
Seite 6: Wartung Täglich
▶ Außengehäuse und Schutztüre außen mit trockenem, fusselfreiem Lappen abwi‐ schen. ▶ Bei Bedarf Verunreinigungen am Außengehäuse und an der Schutztüre außen mit feuchtem Lappen und warmen, klaren Wasser, Seifenwasser oder KaVo Kunststoffreiniger (0.611.0030) entfernen. ▶ Bei Bedarf Verunreinigungen an der Schutztüre innen mit feuchtem Lappen und warmen, klaren Wasser oder KaVo Kunststoffreiniger (0.611.0030) entfernen. -
Seite 7: Füllstand Des Kühlschmiermittels Prüfen
Pflegeanweisung KaVo ARCTICA Engine 2 Wartung Täglich | 2.3 Füllstand des Kühlschmiermittels prüfen ▶ Filterhalter ② und Filter Spänesieb ③ aus Spänewanne ④ herausnehmen. ▶ Spänewanne ④ unter fließendem Wasser reinigen oder bei Beschädigung austauschen. ▶ Neuen Filter Spänesieb ③ einsetzen. -
Seite 8: Wartung Nach 80 Betriebsstunden
3.1 Kühlschmiermittel prüfen und bei Bedarf austauschen KaVo Coolant Kombi-Test durchführen Der KaVo Coolant Kombi-Test misst Nitrit Gehalt, Wasserhärte und pH-Wert in Kühl‐ schmierstoffen mit nur einem Teststäbchen. Die regelmäßige Durchführung und Über‐ wachung des Kühlschmiermittels senkt die Kühlschmierstoffkosten, Gerüche, Korrosi‐... -
Seite 9: Kühlmittelbehälter Reinigen
Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.2 Kühlmittelbehälter reinigen Name Mat.-Nr. Anwendung Mischverhältnis Kühlschmiermittel max. Markierung Coolant 1 Mat.-Nr. ZS, Kunststoffe, 0,25 l 5,5 l 1.001.6002 Glaskeramik Coolant 2 Mat.-Nr. Titan, ZS, Kunst‐ 10 % 0,6 l 1.001.6003... -
Seite 10: Kühlschmiermittel Austauschen
Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.4 Kühlschmiermittel austauschen ▶ Kühlmittelbehälter ③ wieder in Maschine einsetzen. 3.4 Kühlschmiermittel austauschen ▶ Vor dem Kühlschmiermittel-Tausch Kühlmittelbehälter reinigen. Siehe auch: 2 3.2 Kühlmittelbehälter reinigen , Seite 9 ▶ Werkzeugfach ① öffnen. - Seite 11 Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.4 Kühlschmiermittel austauschen ▶ Kühlschmiermittel mit sauberem Leitungswasser in Messbecher (Mat.-Nr. 1.009.0788) anmischen. Mischverhältnis der Tabelle entnehmen. ▶ Kühlmittelbehälter nach vorne herausziehen und auf einer ebenen Fläche abstel‐ len. ▶ Deckel des Kühlmittelbehälters abschrauben.
-
Seite 12: Filter Aerosolabsaugung Reinigen Und Bei Bedarf Austauschen
Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.5 Filter Aerosolabsaugung reinigen und bei Bedarf austauschen ▶ O-Ring des Schraubdeckels mit Vaseline einschmieren. ▶ Kühlmittelbehälter zuschrauben. ▶ Kühlmittelbehälter in die Führungsschiene der Maschine einsetzen und langsam auf Anschlag zurückschieben. -
Seite 13: Spannflächen Der Werkzeuge Prüfen Und Reinigen
Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.6 Spannflächen der Werkzeuge prüfen und reinigen ▶ Den Filter mit warmen Wasser reinigen. Danach zwischen Tüchern presstrocknen und Filter wieder einsetzen, ggf. Filter austauschen. 3.6 Spannflächen der Werkzeuge prüfen und reinigen ▶... -
Seite 14: Türdichtungen Fetten
Pflegeanweisung KaVo ARCTICA Engine 3 Wartung nach 80 Betriebsstunden | 3.8 Türdichtungen fetten 3.8 Türdichtungen fetten ▶ Die Türdichtungen und Abstreifer mit Vaseline fetten. 3.9 Spannzangen reinigen ▶ Spannzangen reinigen. 3.10 Beendigung der Reinigungsarbeiten ▶ Nach Beendigung der Reinigungsarbeiten Reinigungsbutton drücken und Druck‐... -
Seite 15: Wartung Nach 160 Betriebsstunden
▶ Verspannung der Spannzange vermeiden und sicherstellen, dass sich bei strom‐ loser oder ausgeschalteter Maschine immer ein Werkzeug in der Spannzange be‐ findet. ▶ Nur von KaVo freigegebene Werkzeuge verwenden. ▶ Werkzeug niemals von Hand in die Spindel einsetzen. ▶ Werkzeug immer automatisch aus Köcher holen lassen. -
Seite 16: Spindel Und Spannzange Reinigen
Pflegeanweisung KaVo ARCTICA Engine 4 Wartung nach 160 Betriebsstunden | 4.1 Spannzange reinigen und austauschen Hinweis Wenn die Spannzange nicht von Hand demontiert werden kann, müssen die beiden mitgelieferten Werkzeuge zum Demontieren der Spannzange verwendet werden. ▶ Gabelschlüssel SW 13 ① auf den Zweikant der Spindel ansetzen und Spannzan‐... -
Seite 17: Gewindestift In Spannzange Positionieren
Pflegeanweisung KaVo ARCTICA Engine 4 Wartung nach 160 Betriebsstunden | 4.1 Spannzange reinigen und austauschen Gewindestift in Spannzange positionieren ▶ Lage des Gewindestifts in der Spannzange prüfen. ▶ Gewindestift soweit zurückdrehen, dass die Spannzangen-Montagehilfe auf An‐ schlag an der Spannzange anliegt. -
Seite 18: Werkzeugmagazinhalter Reinigen
Pflegeanweisung KaVo ARCTICA Engine 4 Wartung nach 160 Betriebsstunden | 4.2 Werkzeugmagazinhalter reinigen ▶ Die entnommene Spannzangen-Montagehilfe zur Erhaltung der Maßgenauigkeit in der dafür vorgesehenen Verpackung ablegen. ▶ Prüfen und sicherstellen, dass Spannstift leichtgängig in geöffnete Spannzange eingeführt werden kann. -
Seite 19: Kühlschmiermittel Wechseln Und Kühlmitteltank Reinigen
Pflegeanweisung KaVo ARCTICA Engine 4 Wartung nach 160 Betriebsstunden | 4.3 Kühlschmiermittel wechseln und Kühlmitteltank reinigen ▶ Welle Blankaufnahme (Spindelwelle A- Achse) und Spindelwelle (Motorspindel) mit Reinigungsbürste- Messing reinigen. 4.3 Kühlschmiermittel wechseln und Kühlmitteltank reinigen Beschreibung siehe unter: Siehe auch: 2 3.2 Kühlmittelbehälter reinigen , Seite 9... -
Seite 20: Wartung Halbjährlich Oder Nach Bedarf
Pflegeanweisung KaVo ARCTICA Engine 5 Wartung halbjährlich oder nach Bedarf | 4.4 Beendigung der Reinigungsarbeiten 5 Wartung halbjährlich oder nach Bedarf Halbjährliche Wartung wird durch farbiges Symbol am ARCTICA Desktop und am ARCTICA Display angezeigt. ▶ Filter der Elektronikbox reinigen und bei Bedarf austauschen. -
Seite 21: Wartung Jährlich
6 Wartung jährlich | 4.4 Beendigung der Reinigungsarbeiten 6 Wartung jährlich Die jährliche Wartung wird durch ein farbiges Symbol am ARCTICA Desktop und am ARCTICA Display angezeigt. Hinweis Die jährliche Wartung der Arctica engine darf nur durch einen von KaVo geschulte Techniker durchgeführt werden. 21 / 24... - Seite 22 Pflegeanweisung KaVo ARCTICA Engine 6 Wartung jährlich | 4.4 Beendigung der Reinigungsarbeiten 22 / 24...
