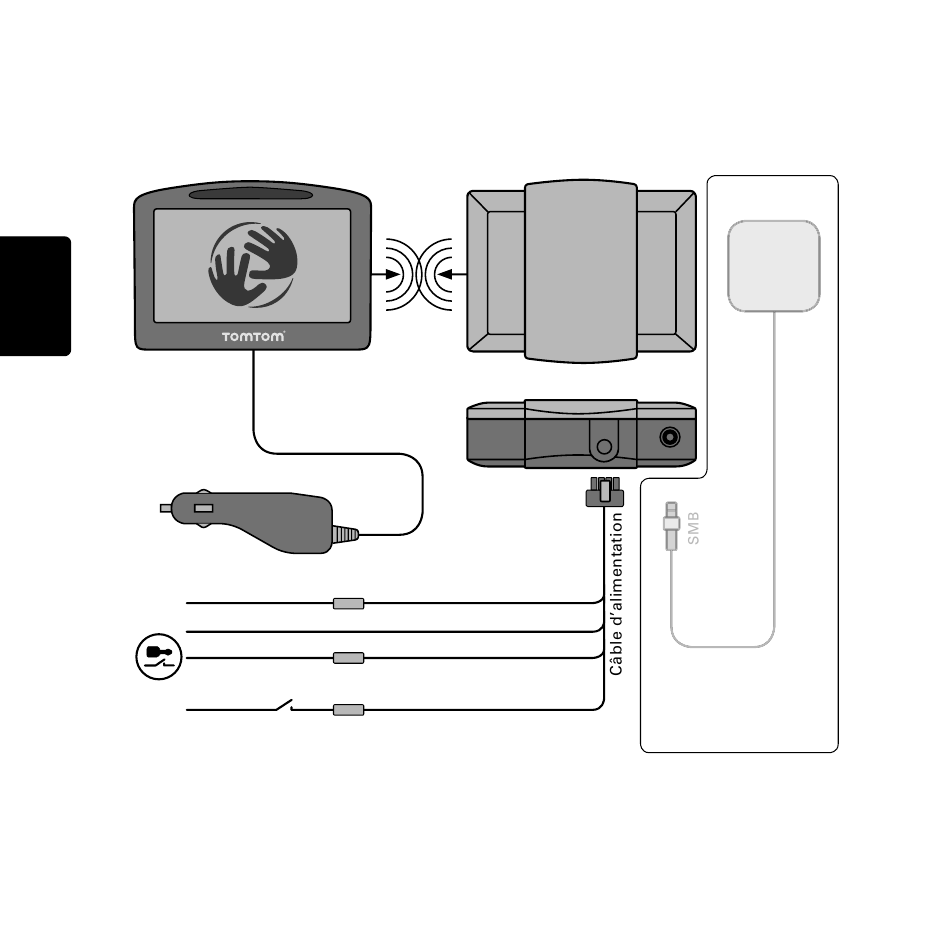

Schéma de connexion
Schéma
de con-
TomTom GO 7000
nexion
FR
Borne 30**
Borne 31
Borne 15**
+9-30V
* Reportez-vous à Données techniques en
page 74
** Assurez-vous que ce câble est protégé par
un fusible de 15A.
TomTom LINK 310
Bluetooth TM
F1 2Af* (rouge)
(marron)
F2 2Af* (noir) IGN
F3 2Af*
(vert/bleu)
58
+9-30V
GND
(+9-30V)
IN 1
Optionnel
Antenne GPS Antenne GPS
