Connetti TomTom LINK 310 all'alimentazione
del veicolo con tensione standard (12 V / 24 V).
Non collegare a un convertitore di tensione. È
necessario connettere i tre cavi GND, IGN e
PWR+ (tensione di alimentazione).
1. Colleghi il cavo GND (marrone) alla massa
(morsetto 31).
2. Collega il cavo PWR+ (rosso) e il cavo IGN
(nero) per mezzo di un fusibile ad azione
rapida da 2 A (Dati tecnici a pagina 122)
ciascuno.
3. Connetti il cavo PWR+ (rosso) con fusibile
alla corrente di trasporto (morsetto 30).
4. Quindi connetti il cavo IGN (nero) con
fusibile all'accensione (morsetto 15).
5. Il cavo IN1 può essere utilizzato per più
scopi, ad es. per collegare un tachigrafo
digitale, indicare i tempi di inattività o
registrare altri ingressi digitali. Vedi Utilizzo
dell'ingresso digitale a pagina 114 per
ulteriori dettagli. Se non utilizzi l'ingresso
IN1, connetti il cavo IN1 (verde/blu) a GND.

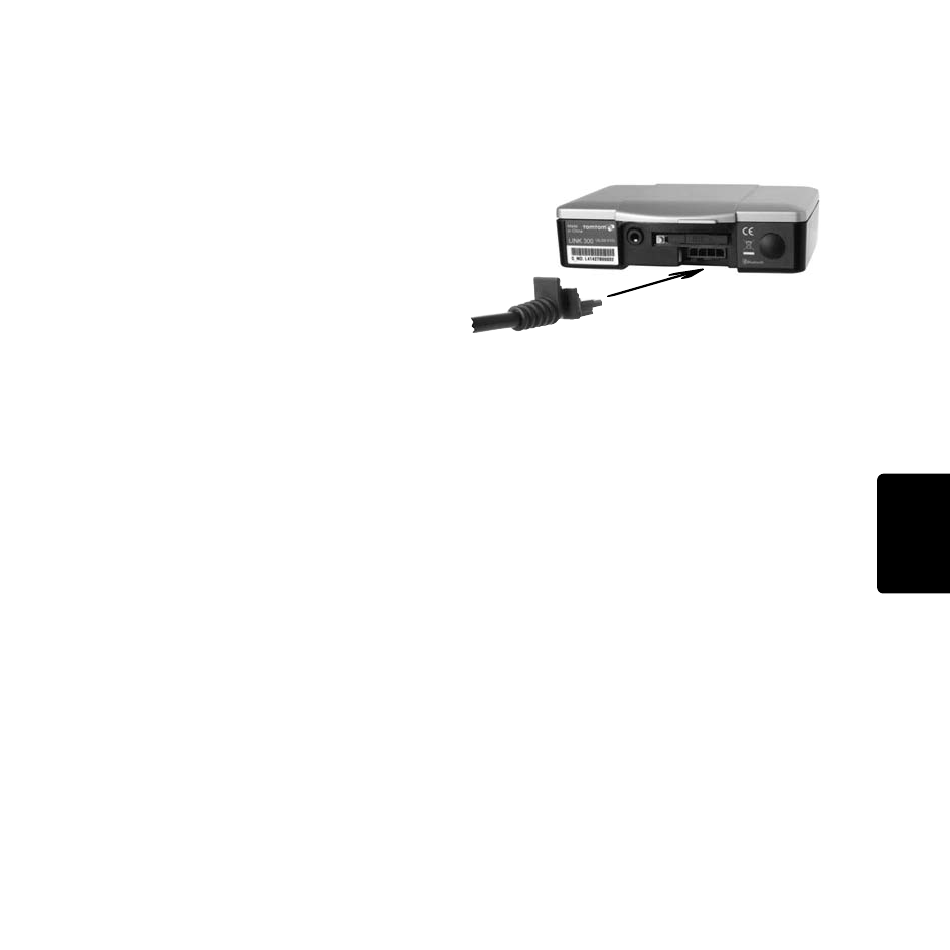

6. Inserisci la spina a 4 poli nel connettore del
cavo di alimentazione.
