Raccordez le TomTom LINK 310 à
l'alimentation du véhicule avec une tension
automobile standard (12 V / 24 V). Ne le
branchez pas sur un transformateur. Les trois
fils - terre, allumage et alimentation - doivent
être raccordés.
1. Raccordez le fil de masse (marron) au
neutre (borne 31).
2. Raccordez chacun des fils d'alimentation
(rouge) et de contact (noir) à un fusible à
fusion rapide (Données techniques en
page 74) de 2 A.
3. Raccordez le fil d'alimentation (rouge)
équipé d'un fusible au courant
d'alimentation (borne 30).
4. Puis, raccordez le fil d'allumage (noir)
équipé d'un fusible à l'allumage (borne 15).
5. Le fil IN1 peut avoir plusieurs utilisations :
connexion à un tachygraphe numérique,
fonction de report des temps d'arrêt
moteur tournant ou enregistrement
d'autres signaux d'entrées numériques.
Voir Utilisation de l'entrée numérique en
page 66 pour de plus amples informations.
Si vous n'utilisez pas l'entrée IN1, veuillez
raccorder le fil IN1 (vert/bleu) à la masse
(GND).

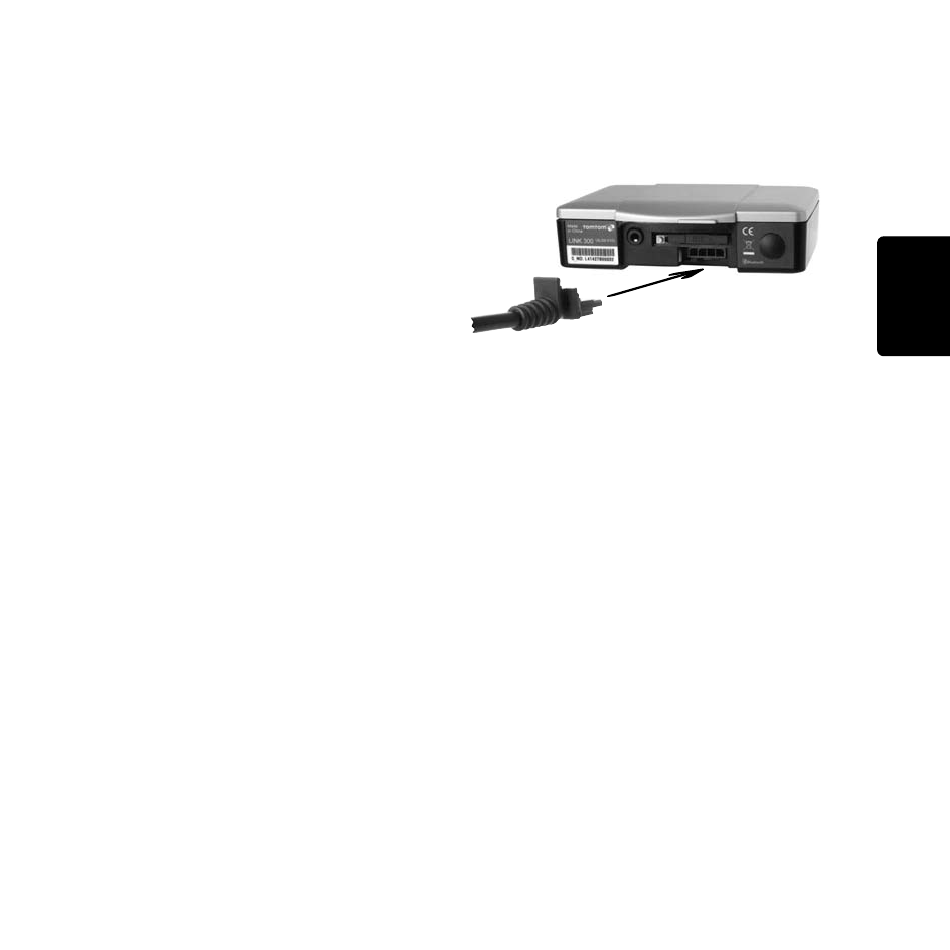

6. Insérez la fiche à 4 broches dans le
connecteur du câble d'alimentation.
Raccordement à l'alimentation
Raccordement
à l'alimentation
