Utilizzo dell'ingresso digitale
L'ingresso IN 1 può essere usato per leggere le
Utilizzo
dell'in-
gresso
digitale
informazioni da un tachigrafo digitale,
registrare gli ingressi digitali ad es. per un
registro digitale con l'aiuto di un commutatore
e altro ancora. In TomTom WEBFLEET può
scegliere di utilizzare l'ingresso per un registro
o per altri ingressi digitali.

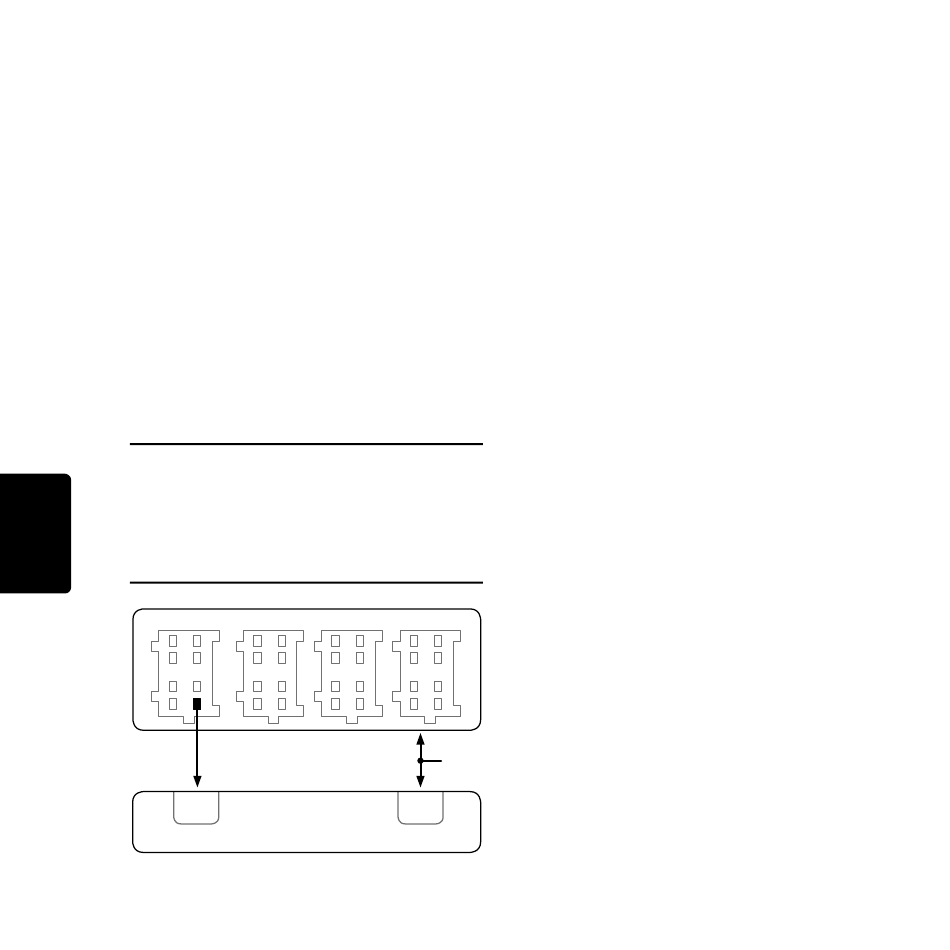

Collegamento al tachigrafo digitale
Puoi calcolare il tempo trascorso alla guida, di
pausa e al lavoro da un tachigrafo digitale
collegandolo a TomTom LINK 310 tramite
l'ingresso digitale IN 1. Connetti l'ingresso IN 1
di TomTom LINK 310 al PIN D 8 del tachigrafo
digitale.
Importante!
Verifica che il potenziale di massa di TomTom LINK
310 sia uguale al potenziale di massa del tachigrafo
digitale.
IT
Se il tachigrafo con i connettori coperti è sigillato, il
sigillo deve essere rimosso solamente da un
installatore autorizzato.
1
2
D
3
4
IN 1
Tachigrafo
5
1
5
1
5
6
2
6
2
6
C
B
7
3
7
3
7
8
4
8
4
8
TomTom LINK 310
Utilizzo dell'ingresso per indicare il tempo di
inattività
TomTom LINK 310 può indicare i tempi di
inattività a WEBFLEET quando il motore è in
funzione per più di cinque minuti e il veicolo
non è in movimento. Ciò richiede la
configurazione in TomTom WEBFLEET.
L'ingresso IN 1 deve essere connesso ad un
segnale che indica l'attività del motore, ad es.
alternatore, motore, ecc. L'ingresso IN 1 deve
essere attivo quando il motore è in funzione.
Consulta la sezione "Cablaggio dell'ingresso"
per informazioni dettagliate su come
connettere il relativo segnale a IN 1.
Cablaggio dell'ingresso
L'ingresso IN 1 di TomTom LINK 310 funziona
con lo stesso principio di un rilevatore di
tensione. Le tensioni al di sotto di 2 Volt sono
interpretate come basse tensioni, mentre
quelle al di sopra di 3 Volt come alte tensioni.
La tensione massima consentita in ingresso è
30 Volt. La commutazione da bassa ad alta
tensione (aumento della tensione in ingresso)
1
5
di solito avviene a 2,8 Volt. La commutazione
2
6
da alta a bassa tensione (diminuzione della
A
tensione in ingresso) di solito avviene a 2,1
3
7
Volt. L'isteresi di 0,7 Volt serve ad evitare una
4
8
commutazione rapida.
Le tensioni di interferenza sull'ingresso IN 1
GND
devono rimanere al di sotto dei 2 Volt. A tal
fine, il filo di ingresso del cavo di collegamento
GND
non deve mai restare scollegato. Se l'ingresso
IN 1 non viene utilizzato, il cavo di ingresso
114
