Digitaleingang verwenden
Der Eingang IN 1 kann u. a. dazu verwendet
Digitalei
ngang
ver-
wenden
werden, Daten eines digitalen
DE
Fahrtenschreibers zu lesen oder über einen
Schalter digitale Eingangssignale, z. B. für ein
digitales Fahrtenbuch, aufzuzeichnen. In
TomTom WEBFLEET können Sie auswählen,
ob Sie den Eingang für ein Fahrtenbuch oder
für andere digitale Eingangssignale
verwenden möchten.

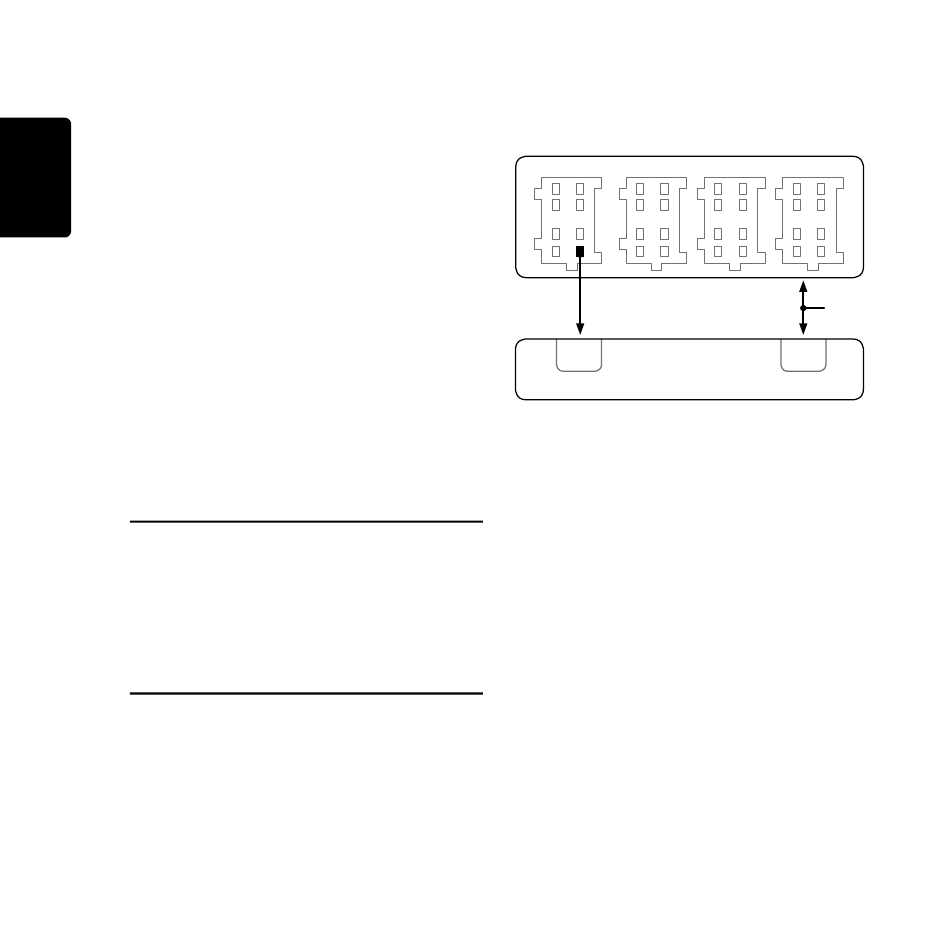

Digitalen Fahrtenschreiber anschließen
Über den digitalen Eingang IN 1 können Sie
einen digitalen Fahrtenschreiber an Ihren
TomTom LINK 310 anschließen, um Fahrt-,
Ruhe- und Arbeitszeiten zu erfassen.
Schließen Sie den Eingang IN 1 des TomTom
LINK 310 an PIN D 8 des digitalen
Fahrtenschreibers an.
Wichtiger Hinweis!
Stellen Sie sicher, dass die Massepotentiale des
TomTom LINK 310 und des digitalen
Fahrtenschreibers identisch sind.
Nach Versiegelung des Fahrtenschreibers und
seiner Anschlüsse darf das Siegel nur von einem
zum Installieren von Fahrtenschreibern autorisierten
Techniker entfernt werden.
Tachograph
1
5
1
2
6
2
D
C
3
7
3
8
4
4
IN 1
TomTom LINK 310
Verwenden des Eingangs zur Erfassung von
Standzeiten mit laufendem Motor
Wenn der Motor länger als fünf Minuten läuft,
ohne dass sich das Fahrzeug bewegt, kann der
TomTom LINK 310 dies als Leerlaufzeit an
WEBFLEET übermitteln. Hierfür ist eine
entsprechende Konfiguration in TomTom
WEBFLEET erforderlich.
Am Eingang IN 1 muss ein Signal anliegen,
das den Betrieb des Motors anzeigt, z. B.
Lichtmaschine, Motor o. ä. Der Eingang IN 1
muss bei laufendem Motor aktiv sein.
Detaillierte Informationen zum Anschluss des
entsprechenden Signals an IN 1 finden Sie im
Abschnitt »Eingang anschließen«.
Eingang anschließen
Der Eingang IN 1 des TomTom LINK 310
funktioniert nach dem Prinzip eines
Spannungsdetektors. Spannungen unter 2 V
42
5
1
5
1
5
6
2
6
2
6
B
A
7
3
7
3
7
8
4
8
4
8
GND
GND
