Aansluitschema - TomTom WORK LINK 310 Installationshandbuch

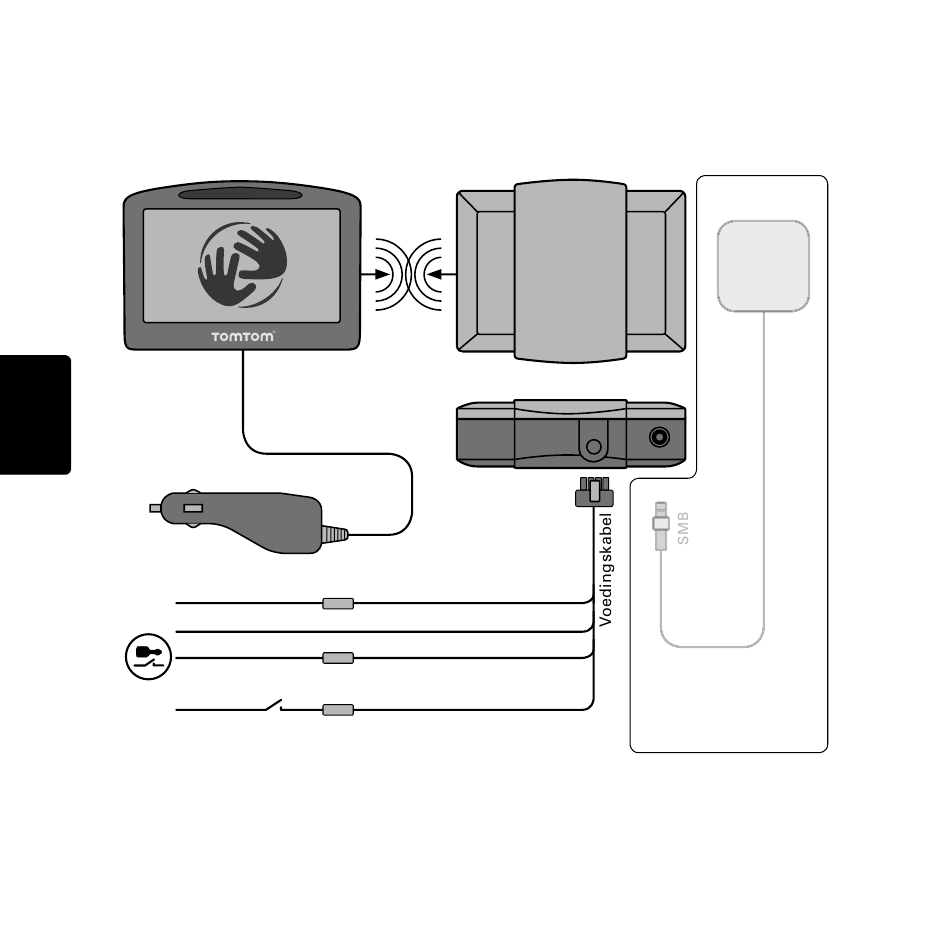

Aansluitschema

Aanslu-
itschema
TomTom GO 7000
NL
Klem 30**
Klem 31
Klem 15**
+9-30V
* Zie Technische gegevens op pagina 98
** Controleer of deze draad is voorzien van
een 15 A-zekering.
TomTom LINK 310
Bluetooth TM
F1 2Af* (rood)
(bruin)
F2 2Af* (zwart) IGN
F3 2Af*
(groen/blauw)
82
+9-30V
GND
(+9-30V)
IN 1
Optioneel
GPS-antenne GPS-antenne
