Conecte el TomTom LINK 310 a la toma de
alimentación del vehículo con la tensión
estándar de éste (12 V/24 V). No conecte al
convertidor de tensión. Los tres cables GND,
IGN y PWR+ (tensión de alimentación) deben
estar conectados.
1. Conecte el cable GND (marrón) a tierra
(abrazadera 31).
2. Coloque un fusible de 2 A de acción rápida
Datos técnicos en la página 146 en el
cable PWR+ (rojo) y en el cable IGN
(negro).
3. Conecte el cable PWR+ (rojo) con fusible a
la corriente normal (abrazadera 30).
4. A continuación, conecte el cable IGN
(negro) con fusible al encendido
(abrazadera 15).
5. El cable IN1 puede utilizarse para varias
funciones, como por ejemplo, para
conectar un tacómetro digital, informar de
los tiempos de inactividad o grabar otras
entradas digitales. Consulte Uso de la
entrada digital en la página 138 para
obtener más información. Si la entrada IN1
no se utiliza, el cable IN1 (verde/azul) debe
conectarse a tierra.

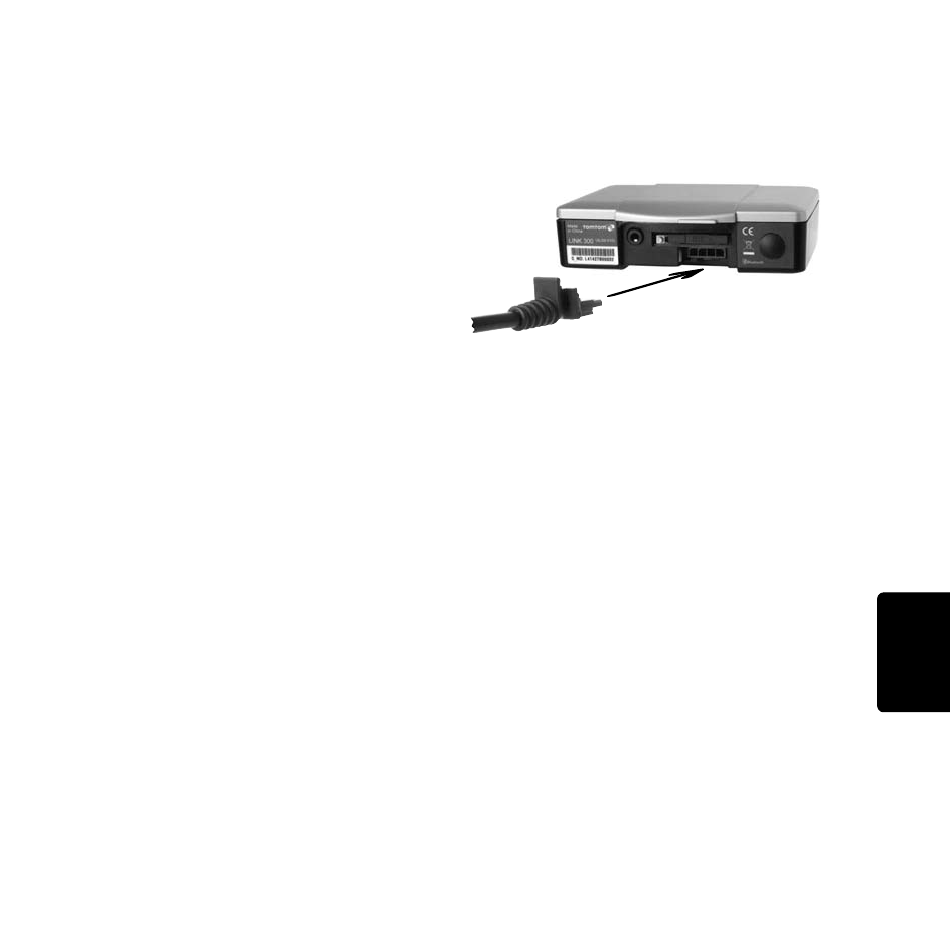

6. Inserte la toma de 4 pasadores en el
conector del cable de alimentación.
