13.

SCHNITTSTELLE BEDIENER - STEUERUNG

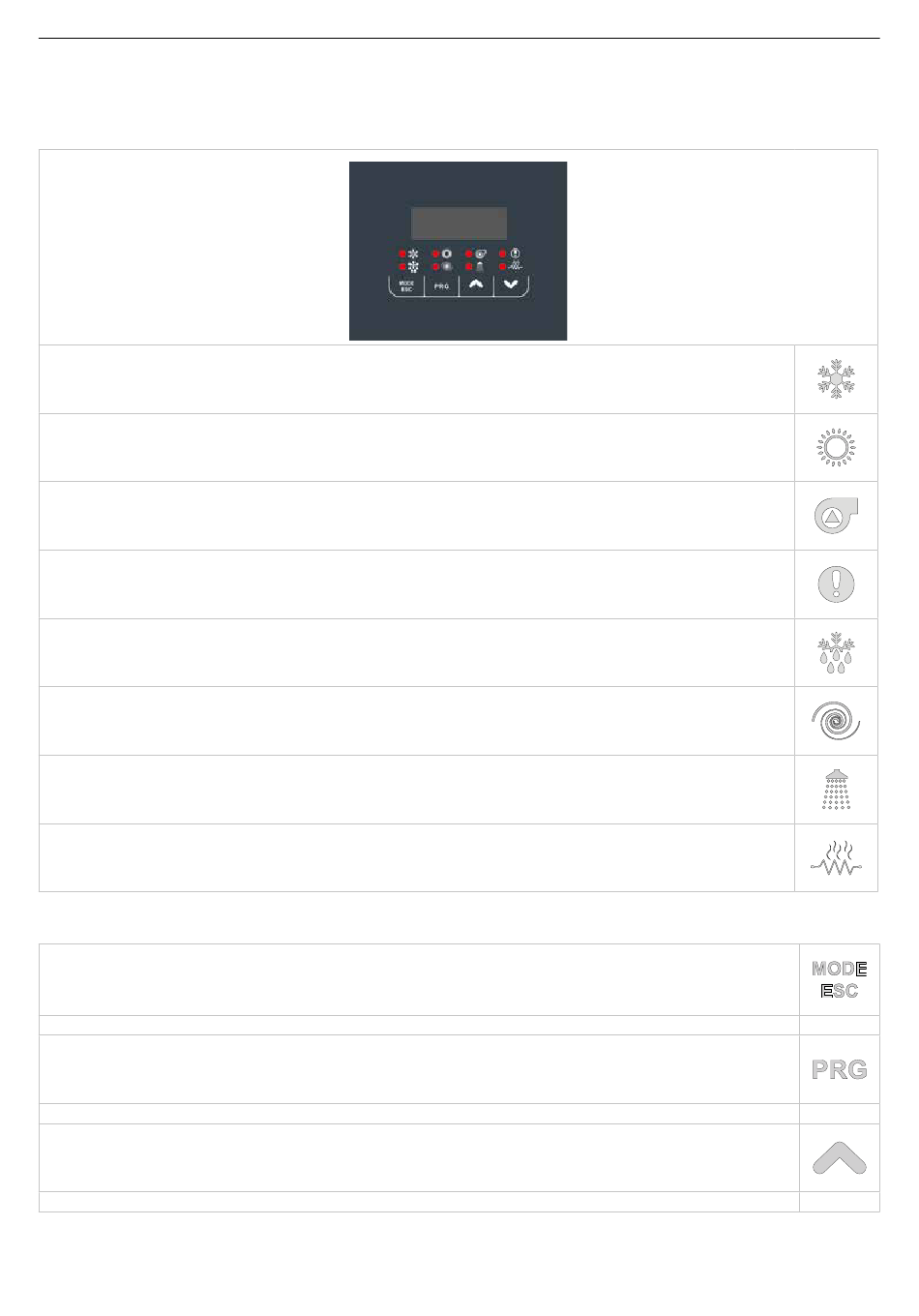

Die Einheit ist mit einem Display ausgestattet, das sich unter einer transparenten Klappe aus Polycarbonat mit Scharnier befindet, Schutzart
IP67. Die Schnittstelle besteht aus einem variablen Textteil und einer Reihe von Symbolen, die den Betrieb der Einheit kennzeichnen, wie in der
nachstehenden Tabelle angegeben ist.
LED-Kühlmodus: Leuchtet, wenn der COOL- oder COOL + SAN-Modus ausgewählt ist.
LED-Heizmodus: Leuchtet, wenn der HEAT- oder HEAT + SAN-Modus ausgewählt ist.
Pumpen-LED: Leuchtet, wenn die Pumpe aktiv ist.
Alarm LED: Leuchtet, wenn aktive Alarme vorhanden sind.
Abtauungs-LED: Blinkt, um in die Abtauung einzutreten. Sie leuchtet, wenn die Abtauung läuft.
Kompressor-LED: Blinkt, wenn der Kompressor startet. Leuchtet, wenn der Kompressor aktiv ist.
Warmwasser LED: Blinkt, wenn die Warmwasserproduktion läuft, ist sie eingeschaltet, wenn der Modus COOL + SAN oder HEAT +
SAN ausgewählt ist und die Warmwasserproduktion nicht läuft.
Heizungen KA-LED: Leuchtet, wenn die Frostschutzheizungen aktiv sind.
Die Tasten haben spezielle Funktionen, die nachstehend angeführt sind.
Wählen Sie die Betriebsart und setzen Sie die Alarme mit manuellem Reset zurück.
Bei jedem Drücken der Taste wird die folgende Sequenz ausgeführt:
OFF -> COOL -> COOL+SAN* -> HEAT -> HEAT+SAN* -> OFF
Während der Einstellung der Parameter hat es die Funktion der Taste ZURÜCK.
Ermöglicht das Aufrufen des ausgewählten Menüs, um die Unterordner anzuzeigen oder einen Wert festzulegen (z. B. die Som-
mer-, Winter- und Hygienesollwerte oder die verschiedenen Parameter).
Mit der UP-Taste können Sie zu einem höheren Menü wechseln oder den Wert eines Parameters erhöhen.
Picco R32
(*= Wenn Warmwasserversorgung aktiviert ist).
Luft/Wasser-Wärmepumpe mit axialventilatoren
45
