5.9.4 Steuerlogik
Für die Steuerlogik verweisen wir auf das Handbuch Code MCO01110L8500.
5.9.5 Sicherungen
Einzelheiten über Art und Leistung der Sicherungen sind auf dem Maschinenschild, in den Schaltplänen sowie auf den Sicherungen selbst an-
gegeben.

6. INBETRIEBSETZUNG

Vor Start der Maschine:
• Die Verfügbarkeit von Schaltplänen und Handbüchern der installierten Maschine prüfen.
• Die Verfügbarkeit von Schaltplänen und Hydraulikplänen der an die Maschine angeschlossenen Anlage prüfen.
• Sicherstellen, dass die Absperrhähne der Hydraulikkreisläufe geöffnet sind.
• Sicherstellen, dass die Hydraulikanlage unter Druck steht und entlüftet ist.
• Sicherstellen, dass alle hydraulischen Anschlüsse ordnungsgemäß installiert sind und dass alle Angaben auf den Schildern beachten wurden.
• Sicherstellen, dass die Kondenswasserableitung vorbereitet wurde.
• Den elektrischen Anschluss und die korrekte Befestigung aller Klemmen kontrollieren.
• Prüfen, ob die elektrischen Anschlüsse nach den geltenden Vorschriften, einschließlich Erdung, vorgenommen wurden.
• Die Spannung muss der auf dem Typenschild des Geräts angegebenen entsprechen.
• Sicherstellen, dass die Spannung innerhalb der Toleranzgrenzen (± 5%) liegt.
• Prüfen, ob die Kurbelwannenheizungen der Verdichter korrekt mit Strom versorgt sind.
• Sicherstellen, dass keine Gaslecks vorhanden sind.
• Vor der Einschaltung überprüfen, ob alle Verschlussplatten angebracht und mit Befestigungsschrauben fixiert sind.
ACHTUNG: Die Einheit muss an das Stromnetz angeschlossen und in STAND-BY versetzt werden (mit Strom versorgt). Den
Hauptschalter mindestens 12 Stunden vor der Inbetriebsetzung betätigen, damit die Kurbelwannenheizungen das Verdich-
tergehäuse erwärmen (die Heizungen werden nach Betätigung des Hauptschalters automatisch mit Strom versorgt). Die
Heizwiderstände arbeiten richtig, wenn die Temperatur des Verdichtergehäuses nach einigen Minuten 10 ÷ 15 °C höher ist
als die Umgebungstemperatur.
ACHTUNG: Sicherstellen, dass das Gewicht der Rohrleitungen nicht auf dem Maschinenrahmen lastet.
ACHTUNG: Für das zeitweise Ausschalten der Einheit niemals die Spannung über den Hauptschalter unterbrechen, dieser
darf nur verwendet werden, um die Einheit für längere Pausen stillzulegen (z. B. saisonbedingten Stillstand usw.). Außerdem
werden die Kurbelwannenheizungen bei fehlender Stromversorgung nicht gespeist und es besteht deshalb die Gefahr dass
der Verdichter beim Einschalten der Einheit Schaden erleidet.
ACHTUNG: Die Garantie wird sofort ungültig, wenn die elektrischen Anschlüsse des Geräts verändert werden.
ACHTUNG: Der Sommer-/Winterbetrieb muss zu Saisonbeginn eingestellt werden. Häufige und plötzliche Änderungen dieser
Einstellung sollten vermieden werden, um keinen Schaden am Verdichter zu verursachen.
ACHTUNG: Bei der ersten Installation und Inbetriebsetzung überprüfen, ob die Einheit sowohl im Heiz- als auch im Kühlbe-
trieb korrekt funktioniert.
6.1 EINSCHALTUNG DER EINHEIT
Zur Stromversorgung der Maschine den äußeren Griff des Trennschalters in Stellung ON (mit „I") drehen.
Das Display an der Maschine schaltet sich nur bei korrekter Phasenfolge ein (bei der Erstinbetriebnahme durchzuführende Überprüfung).
Zwischen einer Ausschaltung und anschließender Wiedereinschaltung mindestens 1 Minute lang warten.
7. HINWEISE FÜR DEN BENUTZER
Die Identifikationsdaten der Einheit aufschreiben, damit sie im Falle einer Anforderung des Kundendienstes angegeben werden können.
28

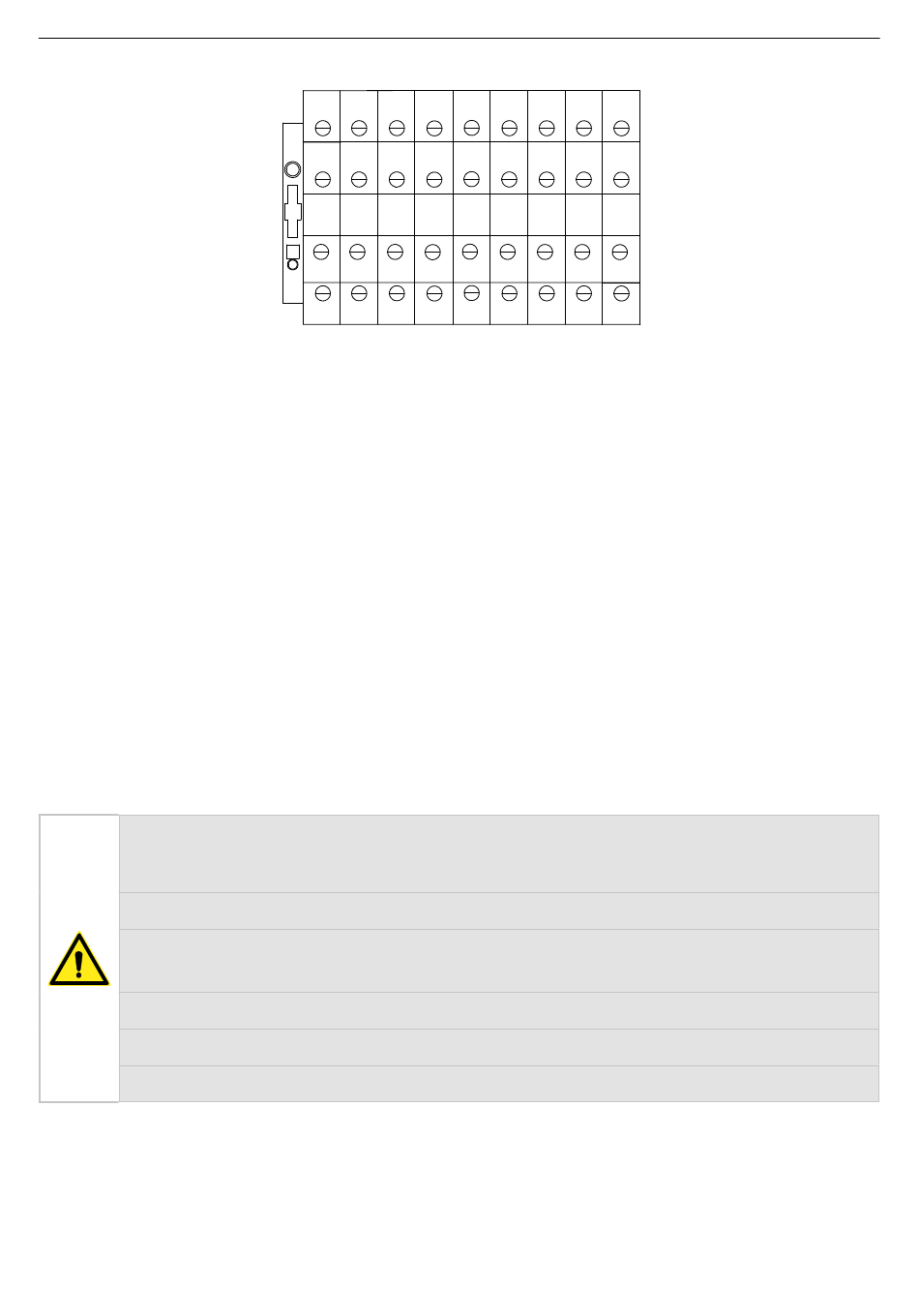

XGI-9.1 XGI-8.1 XGI-7.1 XGI-5.1
XGI-7.2 XGI-5.2
XGI-9.2 XGI-8.2 XGI-6.2
XGI-9.2 XGI-8.2 XGI-7.2 XGI-6.2 XGI-5.2
XGI-8.1 XGI-7.1 XGI-5.1
XGI-9.1
Picco R32
Luft/Wasser-Wärmepumpe mit axialventilatoren
XGI-4.1 XGI-1.1
XGI-3.1 XGI-2.1
XGI-4.2 XGI-3.2 XGI-2.2 XGI-1.2
XGI-4.2 XGI-3.2 XGI-2.2 XGI-1.2
XGI-4.1 XGI-3.1 XGI-2.1
XGI-1.1
