Wartung
Keilriementype
Maschinentype
Z
ZE11
9.4.2

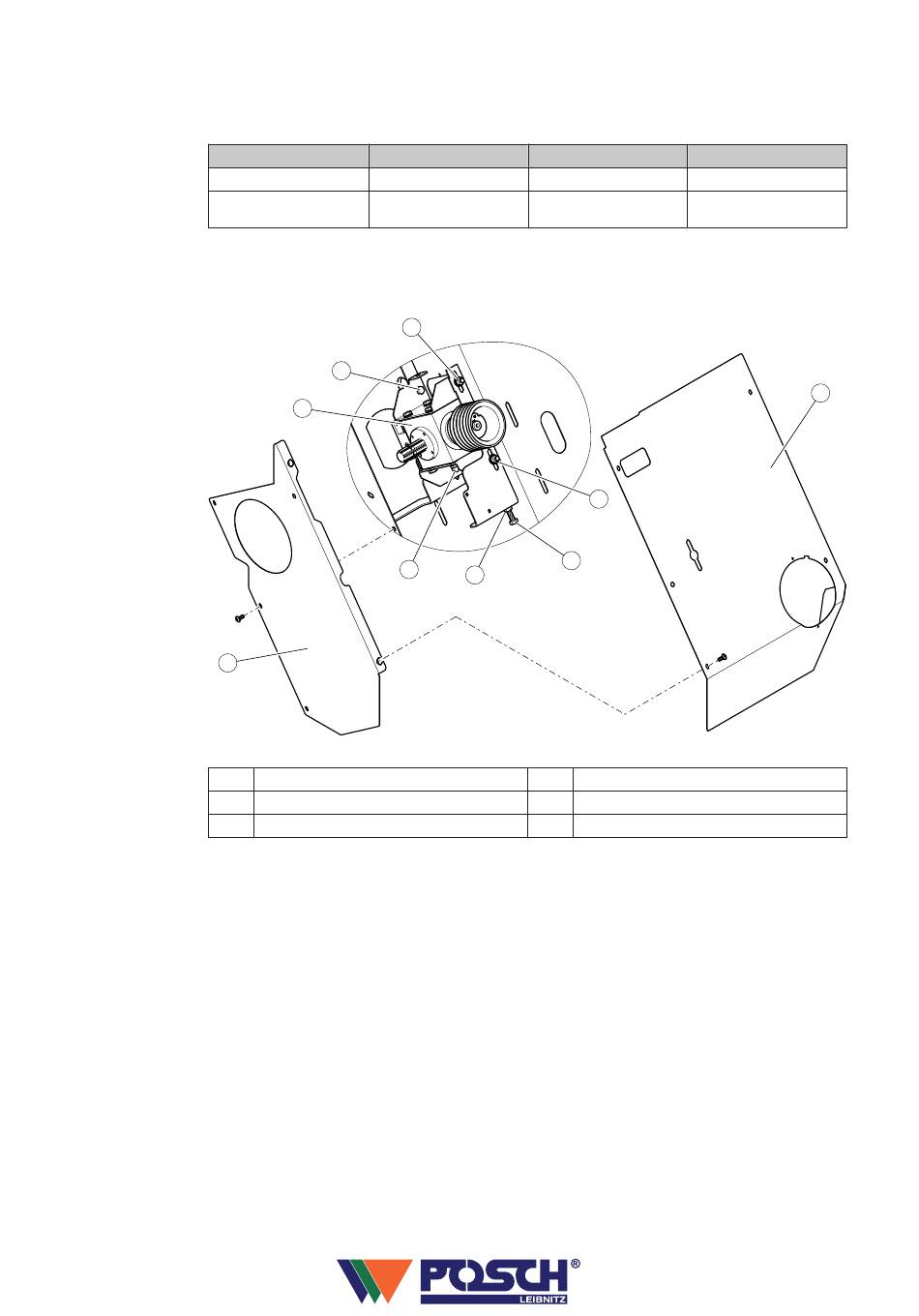

Keilriemen wechseln bei Z- Antrieb

2
1
2
3
▪ Die Schrauben von den Keilriemenschutzblechen vorne und seitlich lösen und die
Keilriemenschutzbleche abnehmen.
▪ Die vier Sechskantschrauben vom Getriebe lockern.
▪ Die Kontermutter der Spannschraube lockern.
▪ Die Keilriemen mit der Spannschraube lockern.
▪ Die alten Keilriemen abnehmen.
▪ Die neuen Keilriemen auflegen.
▪ Die Keilriemen spannen.
Sehen Sie dazu ..... Keilriemenspannung [➙ 32]
▪ Die Kontermutter der Spannschraube abkontern.
▪ Die vier Sechskantschrauben vom Getriebe festziehen.
▪ Die Keilriemenschutzbleche seitlich und vorne montieren.
Vor der Inbetriebnahme müssen wieder sämtliche Schutzvorrichtungen an der Maschine
montiert sein.
38
Riemen
XPA 1357 Lw
XPA 1357 Lw / XPA
1500 Lw
3
3
4
3
Keilriemenschutzblech vorne
Keilriemenschutzblech seitlich
Sechskantschraube - Getriebe
Menge (Stk.)
4
3 / 3
3
6
5
4 Getriebe
5 Kontermutter – Spannschraube
6 Spannschraube
Artikelnummer
Z1940118
Z1940118 /
Z1940200
