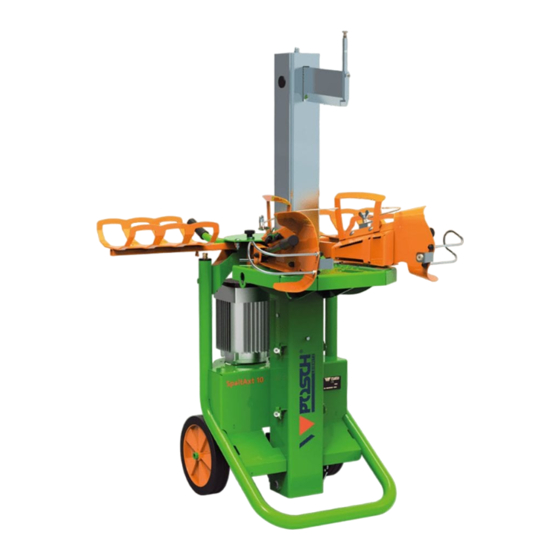

Posch Spaltaxt 10 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für Spaltaxt 10:

Werbung

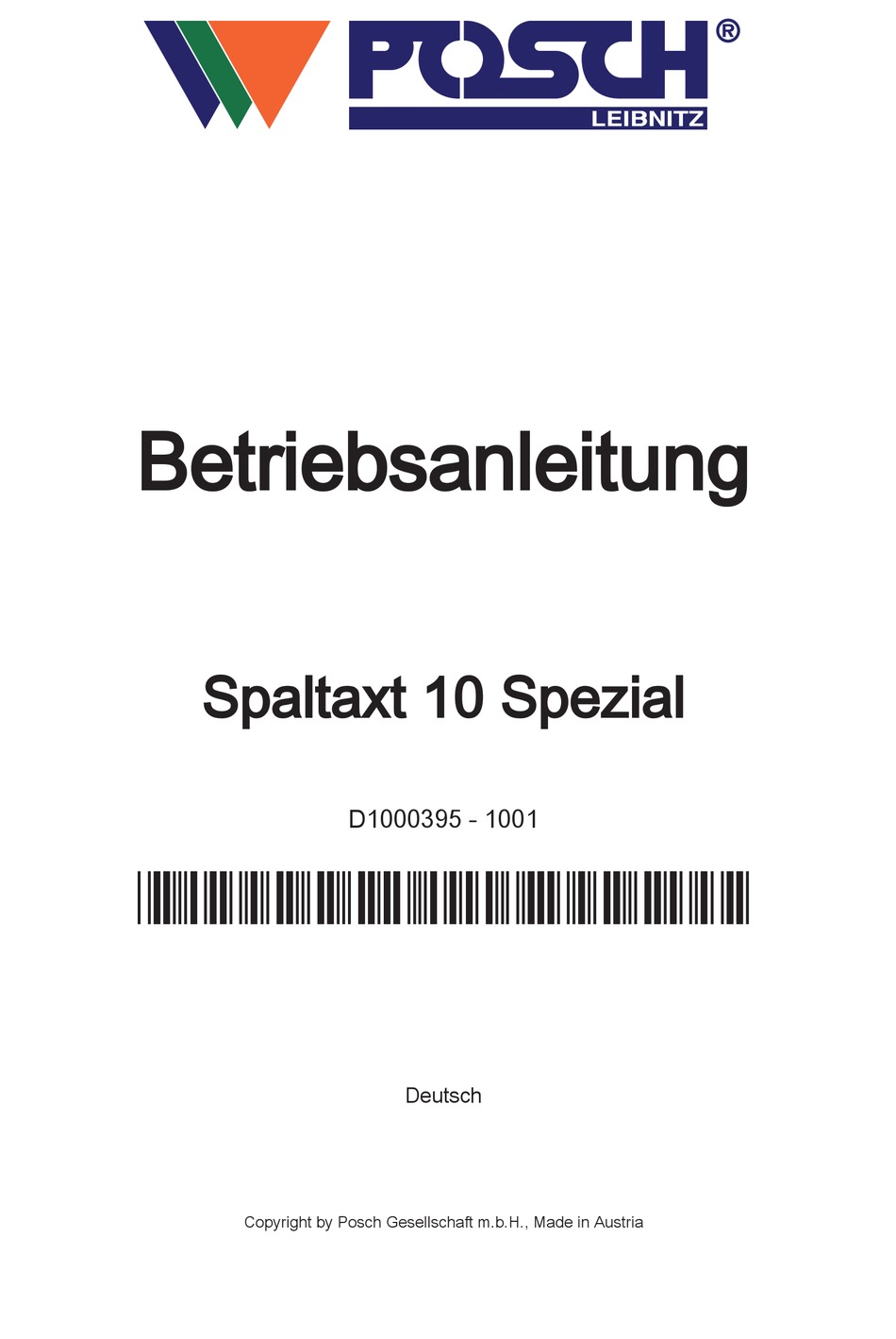

Betriebsanleitung
Spaltaxt 10 Spezial
D1000395 - 1001
*D1000395-1001*
Deutsch
Copyright by Posch Gesellschaft m.b.H., Made in Austria

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Posch Spaltaxt 10

  • Seite 1 Betriebsanleitung Spaltaxt 10 Spezial D1000395 - 1001 *D1000395-1001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
  • Seite 2: Hersteller

    Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Holzspalter Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor (Type E) Antrieb durch Schlepper über Gelenkwelle (Type Z) Antrieb über Schlepperhydraulik (Type PS) Antrieb durch Schlepper mit Aufsteckpumpe (Type PZ)
  • Seite 4 Inhaltsverzeichnis Kontrollen Schutzvorrichtungen Verschraubungen Elektrische Ausrüstung Hydraulikleitungen Werkzeugführung Ölstand Wartung Werkzeugführung Ölwechsel Benzinmotor Reinigung Zusatzausrüstung 10.1 Spaltkreuz 10.2 Holzauflagetisch groß 10.3 Radsatz 400 Fehlerbeseitigung 11.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
  • Seite 5: Vorwort

    Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪...
  • Seite 6: Betriebsanleitung

    Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann.
  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. GEFAHR Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig.
  • Seite 8: Allgemeine Sicherheitshinweise

    ▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt...
  • Seite 9: Sicherheitshinweise Für Holzspalter

    Sicherheitshinweise Sicherheitshinweise für Holzspalter Das Holz während des Spaltens nicht mit der Hand halten. Nicht in den Spaltbereich greifen! Beim Arbeiten sind Schutzschuhe und enganliegende Kleidung zu tragen! Die Maschine nur im Freien verwenden! Tragen Sie Schutzhandschuhe! Spalten Sie niemals schräg geschnittenes Holz! Den Arbeitsbereich von Spänen und Holzresten freihalten.
  • Seite 10: Bestimmungsgemäße Verwendung

    Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - SpaltAxt 10 Spezial - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10 - 50 cm und einer Länge von 10 - 55 cm / 110 cm geeignet.
  • Seite 11: Allgemeines

    Stundenzähler für Maschinen mit Benzinmotor- Antrieb Beschreibung Die Maschine - SpaltAxt 10 Spezial - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 10 - 55 cm / 110 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder durch Schlepperhydraulik, von einem Elektromotor, über eine Zapfwelle oder durch einen...
  • Seite 12: Die Wichtigsten Bauteile Der Maschine

    Allgemeines Die wichtigsten Bauteile der Maschine Auflagetisch Einhängevorrichtung Spaltmesser Elektromotor Holzhaltespitze Schalter/Stecker Federbügel Belüftungsschraube Spannbacke Transportgriff Zweihandschaltung Abschaltstange Druckplatte Messerführung Typenschild Klemmeinheit...
  • Seite 13: Aufkleber Und Deren Bedeutung

    Allgemeines Aufkleber und deren Bedeutung Nur alleine arbeiten! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschalteten Antrieb und stillstehenden Werkzeug vornehmen! Schutzhandschuhe tragen! Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Z2001170 Achtung, Drehrichtung des Motors beachten, falsche Drehrichtung führt zum Bruch der Pumpe! Vorsicht, bewegte Werkzeuge!
  • Seite 14: Aufstellung

    Allgemeines Z2001360 Ölstand 400 ... 430 min Z2040070 Maximale Zapfwellendrehzahl Z2001220 Zapfwellen- bzw. Motordrehrichtung Z205 0010 Phasenwender ROZ/RON Z2050300 Betriebsmittel: Benzin bleifrei Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden.
  • Seite 15: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 25]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu...
  • Seite 16: Antrieb Durch Schlepper Über Gelenkwelle (Type Z)

    Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung eines Silikonsprays. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Type E5,5 Die Maschine an das Stromnetz anschließen: ▪ Netzspannung 400 V (50 Hz) ▪...
  • Seite 17: Antrieb Über Schlepperhydraulik (Type Ps)

    Inbetriebnahme ▪ Das Handgas des Schleppers auf Minimum stellen. ▪ Die Schlepperzapfwelle langsam einkuppeln und die Maschine anlaufen lassen. ▪ Die erforderliche Zapfwellendrehzahl mittels Handgas einstellen. Maximale Zapfwellendrehzahl: ▪ 430 U/min Die max. Zapfwellendrehzahl darf auf keinen Fall überschritten werden, da sonst eine erhöhte Öltemperatur auftritt.
  • Seite 18: Antrieb Durch Benzinmotor (Type B)

    Inbetriebnahme Antrieb durch Benzinmotor (Type B) Vor dem Starten des Motors den Ölstand kontrollieren. Den Startvorgang des Benzinmotors entnehmen Sie bitte der Motor-Betriebsanleitung. Type B8,1 Motordaten: Motor Treibstoff Verbrauch ca. Honda GXV340 bleifreies Normalbenzin 1 – 1,3 l/h ▪ Tankinhalt: 2,1 Liter Weitere Informationen finden Sie in der Motor-Betriebsanleitung.
  • Seite 19: Bedienung

    Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). Der Spaltvorgang Es darf immer nur eine Person an der Maschine arbeiten! Achten Sie darauf, dass sich keine weiteren Personen im Bereich der Maschine aufhalten. Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen.
  • Seite 20: Einstellen Des Spaltweges (Hub)

    Bedienung 5.1.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenen Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Einstellen des Spaltweges (Hub) Klemmeinheit Abschaltstange Der Spalthub lässt sich mit Hilfe einer Abschaltstange an kürzere Holzlängen anpassen:...
  • Seite 21: Spezialmesser Mit Rollen

    Bedienung Spezialmesser mit Rollen In einem Spaltvorgang wird das Holz in 2 Teile gespalten. Die Rollen am Spaltmesser verhindern ein Hängenbleiben des gespaltenen Holzes beim Retourfahren. Spezialmesser mit Rollen Spaltmesser Haltespitze Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2.
  • Seite 22: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienhebel in Neutralstellung bringen. Abschalten der Maschine Antrieb durch Elektromotor (Type E) Type E3 ▪ Den roten Druckknopf drücken. Type E5,5 ▪ Den roten Druckknopf drücken. Antrieb mit 230V: ▪...
  • Seite 23: Transport

    Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. Die Maschine darf nur mit eingefahrenen Spaltmesser transportiert werden.
  • Seite 24 Transport (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine *** *…..
  • Seite 25: Kontrollen

    Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
  • Seite 26: Hydraulikleitungen

    Kontrollen Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. ▪ Beschädigte Hydraulikleitungen sind sofort zu ersetzen! Werkzeugführung Die Werkzeugführung muss immer eingefettet sein. Ölstand Zur Kontrolle des Ölstands die Maschine auf einer ebenen und waagrechten Fläche abstellen.
  • Seite 27: Wartung

    ▪ Die Gelenkwelle vom Schlepper abnehmen. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Fett mit dem Pinsel auftragen. Die Werkzeugführung muss immer eingefettet sein.
  • Seite 28: Empfohlene Hydrauliköle

    Wartung Belüftungsschraube Ölschauglas ▪ Vor dem Ölwechsel das Spaltmesser einfahren. ▪ Die Belüftungsschraube herausdrehen. ▪ Die Maschine nach hinten kippen. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen.
  • Seite 29: Benzinmotor

    Wartung Benzinmotor Durchzuführende Wartungsarbeiten entnehmen Sie bitte der Motor- Betriebsanleitung. Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. –...
  • Seite 30: Zusatzausrüstung

    Zusatzausrüstung Zusatzausrüstung 10.1 Spaltkreuz In einem Spaltvorgang wird das Holz in vier Teile gespalten. Für gleichmäßige Scheite bis max. 30 - 35 cm Holzdurchmesser. Nicht für astiges oder verwachsenes Holz geeignet. Spaltkreuz Spaltmesser Haltespitze Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2.
  • Seite 31: Radsatz 400

    Zusatzausrüstung Verschrauben Sie den Holzauflagetisch mit den Torbandschrauben, den Unterlegscheiben und den selbstsi. Sechskantmuttern am Gestell. 10.3 Radsatz 400 Für ein leichteres verschieben mit der Hand. Radaufnahme Scheibe Splint Montage: 1. Die Radaufnahme auf das Gestell schieben und verschrauben. 2. Das Rad auf die Radaufnahme schieben. 3.
  • Seite 32: Fehlerbeseitigung

    Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
  • Seite 33: Entsorgung

    Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 11.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu!
  • Seite 34: Technische Daten

    Technische Daten Technische Daten Type Antrieb Antriebsart Schlepper- Elektromotor aufsteckbare Hydraulik Pumpe Leistung 3 S6 ** Spannung Absicherung Motordrehzahl U/min 2890 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s Rücklaufgeschw. cm/s 20,8 20,5 Maße * Breite Tiefe Höhe...
  • Seite 35 Technische Daten Type PZGE5,5 B8,1 Antrieb Antriebsart Zapfwelle/Elektromotor Benzinmotor Leistung 5,2 / 5,5 S6 ** Spannung Absicherung Motordrehzahl U/min 1440 3600 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s 7,6 / 6,7 Rücklaufgeschw. cm/s 32 / 28,2 28,1 Maße * Breite...
  • Seite 36: Service

    Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: www.posch.com/download...
  • Seite 37: Eg-Konformitätserklärung

    EG-Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - SpaltAxt 10 Spezial Artikel-Nr.: M6171 , M6172 , M6173 , M6174 , M6175 , M6176 , M6177 , M6179 Serien-Nr.:...
